LDR6028充电OTG直播线直播声卡音频转接器最具性价比方案

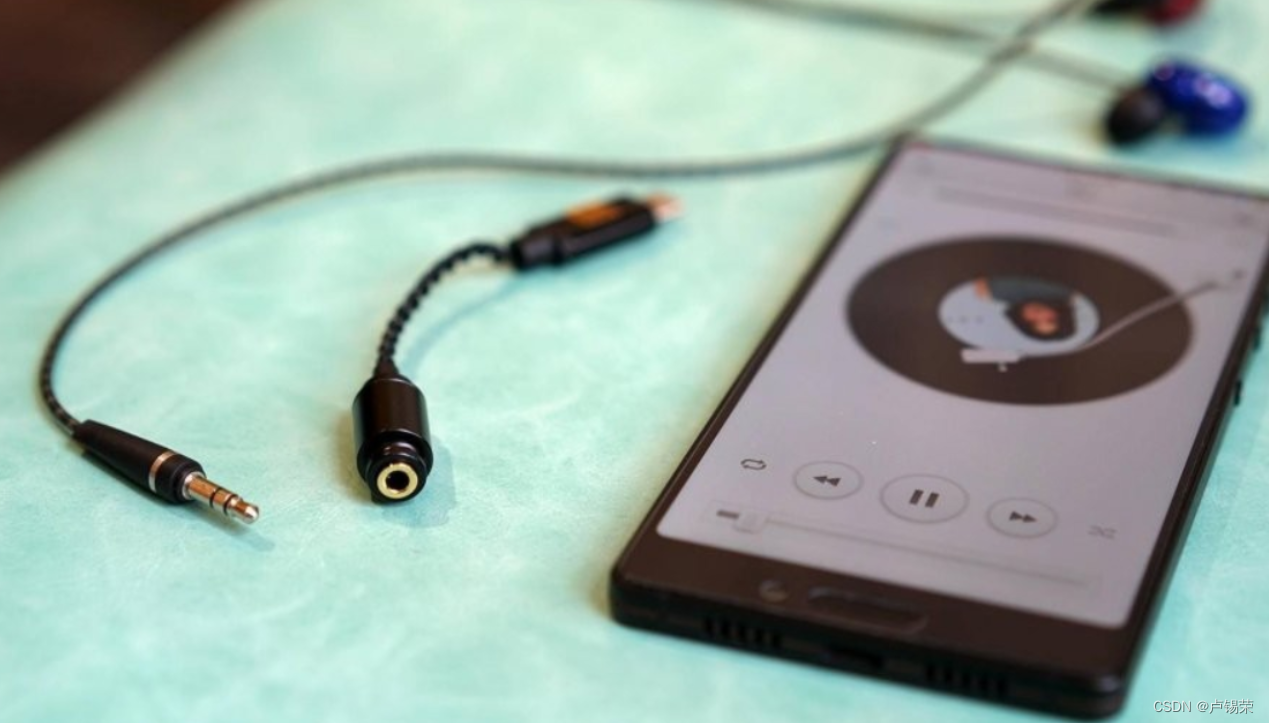

目前市面上的大部分手机都取消了3.5mm音频耳机接口，仅保留一个Type-C接口，但是追求音质和零延迟的用户仍然会选择3.5mm有线耳机，因为在玩手机游戏的时候，音画不同步真的很影响游戏体验，所以Type-C转3.5mm接口线应运而生。

有需求就有市场，这款Type-C转3.5mm接口线刚推出就火爆了手机配件市场，简单好用而且很好的解决了用户的痛点，订单自然不会少。但是过了不久，用户反馈听歌的问题是解决了，但是手机充不了电，这又产生了新的痛点，不少厂家很快也发现了这个问题，谁能先解决这痛点，谁就能快人一步抢占市场，大家都想做第一个吃螃蟹的人，于是第二代音频转接器很快研发了出来！

接下来我们看看到底是如何实现边充电边听歌的呢？我们研究了几款产品，拆开发现里面主要的IC芯片有两个，一个是音频芯片负责数字信号转模拟信号给耳机输出音频，另一个是PD协议芯片，负责与手机进行PD协议通讯。

OPPO与vivo系列的手机做边充电边听歌角色切换的时候，如果强制做PR_Swap可能会导致手机死机重启等问题，所以这里芯片选择CC断开重连让CC置高，让芯片做source（供电方）和DFP（主机），然后再做DR_Swap，只切换数据角色。

总结：

这里测试的PD协议芯片是来自乐得瑞科技的LDR6028，这款PD协议芯片针对 USB Type-C 标准中的 Bridge 设备而开发的 USB-C DRP 接口 USB PD 通信芯片。 可以实现切换 Data Role 功能，提供予智能设备(电脑，平板，手机) PDO 及 REQUEST 协商，自动进行 DR_SWAP 转为 UFP 模式。
LDR6028特点：

1.SOP-8 封装，外围精简

2.支持 USB PD 2.0，兼容 USB PD 3.0

3.提供予智能设备(电脑，平板，手机) 5V PDO 及 REQUEST 协商

4.自动进行 DR_SWAP 转为 UFP 模式

主要应用场景：

1.USB TYPE-C 转接器

2.USB Type-C HUB

部分原理图：
