LM393低功耗双电压比较器参数、引脚、应用详解

双电压比较器LM393是由两个独立、精确的电压比较器组成，其失调电压不超过2.0mV，可在单电源下或双电源下工作，并且其电流大小不受电源电压幅度大小影响。LM393比较器有一个独特的性能，就是即使在单电源下工作时，其输入共模电压范围也能达到零电平。双电压比较器LM393芯片采用SOP-8封装形式，主要用于消费类和工业类电子产品中。常有客户向东沃电子咨询LM393这个双电压比较器，接下来，东沃电子从LM393特点、引脚、参数、使用说明和应用详细解说，希望能够帮助到迷茫中的您！

LM393双电压比较器特点

√ 工作电源电压范围宽：单电源: 2.0V~36V；双电源: ±1.0V~±18V
√ 电源电流小: 0.8mA与电源电压无关
√ 输入偏置电流低: 25nA
√ 输入失调电流低: 5.0nA
√ 输入失调电压低: 5.0mV
√ 输入差分电压的范围与电源电压范围一致
√ 可与TTL、DTL、ECLMOS和CMOS兼容

LM393双电压比较器引脚

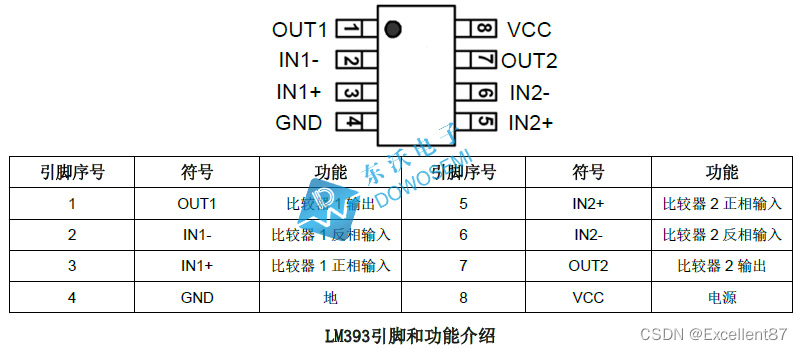

LM393双电压比较器引脚图如下：‘’

LM393双电压比较器参数

LM393双电压比较器参数详情如下图：

LM393双电压比较器使用说明

LM393是高增益、宽频带器件，像大多数比较器一样，如果输出端到输入端有寄生电容而产生耦合，则很容易产生振荡这种现象仅仅出现在当比较器改变状态时，输出电压过渡的间隙。电源加旁路滤波并不能解决这个问题，标准PC板的设计对减小输入一输出寄生电容耦合是有助的。减小输入电阻至小于10KΩ将减小反馈信号，而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换，使得不可能产生由于寄生电容引起的振荡。除非利用滞后，否则直接插入IC并在引脚上加上电阻将引起输入-输出在很短的转换周期内振荡，如果输入信号是脉冲波形，并且上升和下降时间相当快，则滞回将不需要。比较器的所有没有用的引脚必须接地。

LM393偏置网络确立了其静态电流与电源电压范围20~30V无关。通常电源不需要加旁路电容,差分输入电压可以大于VCC并不损坏器件。保护部分必须能阻止输入电压向负端超过-0.3V。

LM393 的输出部分是集电极开路，发射极接地的NPN输出晶体管，可以用多集电极输出提供或功能。输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上，不受 VCC端电压值的限制。此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用)，输出部分的陷电流被可能得到的驱动和器件的B值所限制。当达到极限电流(16mA)时，输出晶体管将退出而且输出电压将很快上升。输出饱和电压被输出晶体管大约60Ω的γSAT限制。当负载电流很小时，输出晶体管的低失调电压(约1.0mV)允许输出箱位在零电平。

LM393双电压比较器典型应用
