FPGA入门学习（一) - 第一个FPGA工程

Verilog代码书写及相关语法

test.v

// 模块名和文件名一致
module test(
		input				port_a				, // 只有wire，没有reg，默认wire
		input				port_b				,
		input				port_c				,
		output	wire		port_d				, // 默认wire（导线），也有reg（寄存器）
		output	wire		port_e				,
		output	wire		port_f				，
		output	wire		port_g				，
		output	wire		port_h
);

// assign ：对wire型进行赋值
// always ：对reg 型进行赋值

assign port_d	=		port_a & port_b;	// 按位与
assign port_e	=		port_a | port_c;    // 按位或
assign port_f	=		~port_a;            // 按位非
assign port_g	=		port_b ^ port_c;    // 异或
assign port_h	=		port_a ^~ port_c;   // 同或

endmodule

tb_test.v

 // `timescale 1ns/1ps // 时间单位 / 时间精度（类似于刻度尺，单位cm，精度ms）
 `timescale		1ns / 1ns           // 时间精度也可以等于时间单位

 module tb_test;                    // 测试模块没有输入输出端口

 // 信号源的三根线
 reg			test_a;
 reg 			test_b;
 reg 			test_c;
 // 接示波器的五根线
 wire			rslt_d;
 wire			rslt_e;
 wire			rslt_f;
 wire			rslt_g;
 wire			rslt_h;

 // initial 赋值的信号，必须定义成reg型
 initial begin
		test_a	=			1;  	// 在0时刻赋初值
		test_b	=			0;
		test_c	=			1;
		#5							// 延时5ns
		test_a	=			0;
		test_b	=			1;
		test_c	=			1;
		#5
		test_a	=			0;
		test_b	=			0;
		test_c	=			0;
 end

 // 模块例化（类似于函数调用）
 test			test_inst(
		.port_a					(test_a),
		.port_b					(test_b),
		.port_c					(test_c),
		.port_d					(rslt_d),
		.port_e					(rslt_e),
		.port_f					(rslt_f)，
		.port_g					(rslt_g)，
		.port_h					(rslt_h)
);

 endmodule

Modelsim仿真步骤

• 第一步：新建工程。

• 第二步：指定工程名和保存路径，其余默认不动。
  • Project Name：aaa
  • Project Location：./sim

• 第三步：添加已存在的文件test.v和tb_test.v。


• 第四步：编译添加后的文件。

  • 编译成功后，可以看到文件的status变为绿色对号。

    提示信息显示成功。

• 第五步：切换到Library下，找到work文件，点击+号，发现test和tb_test文件。


• 第六步：对tb_test文件启动仿真，文件上右键，Simulate without Optimization

• 第七步：弹出的sim窗口中，可以看到例化模块名

• 第八步：在tb_test上右键添加Wave，在test_inst上右键添加Wave。


• 第九步：将Wave窗口独立显示出来，默认布局中点击如下图标。

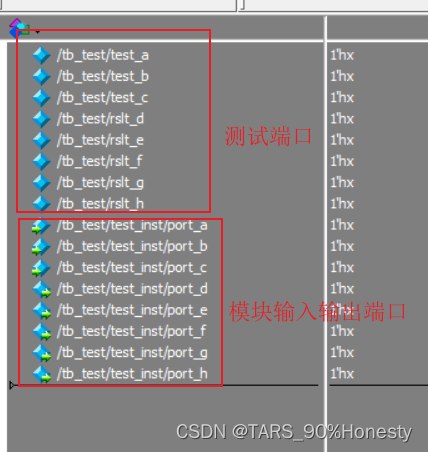

• 第十步：Wave窗口左侧，测试端口和模块端口都已列表形式展现出来。

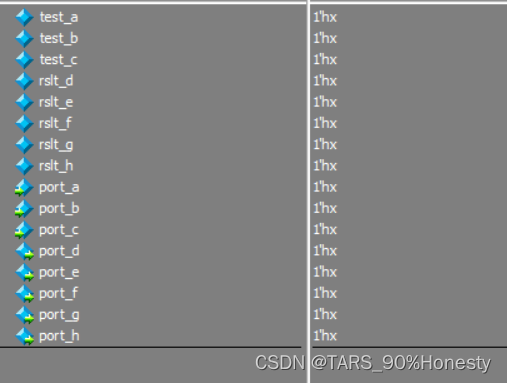

  • 点击左下角图标，不显示路径，更为简洁


• 第十一步：智能分组，Ctrl + A，Ctrl + G。

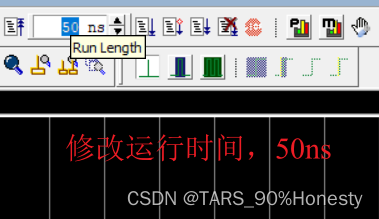

• 第十二步：修改运行时间，点击Run

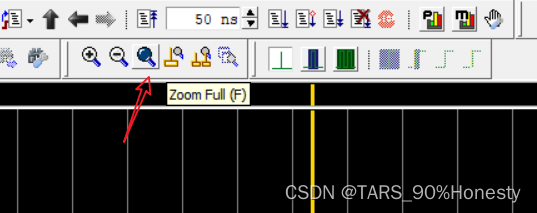

• 第十三步：点击Run后，波形不明显，点击全局预览

  • 光标处放大

• 第十四步：检验波形是否正确，从而检验代码逻辑是否正确。
