HCIA-R＆S自用笔记（23）DHCP

2022-07-26 22:15:00 【筐瓢大师小吕】

DHCP（7/26，64min）

DHCP：Dynamic Host Configure Protocol，动态主机配置协议

UDP封装，服务器为67，客户端为68

动态分析TCP/IP信息（IP地址、子网掩码、默认网关、DNS服务器等）

分配除去的信息有租约（默认一天，86400s）

ipconfig /all能看到租期起始与结束

一般情况下，DHCP服务器位于网关上（不一定）

DHCP系统组成：

DHCP Client（客户端）	需要动态获取IP地址的主机
DHCP Server（服务器）	能提供DHCP功能的服务器或网络设备
DHCP Relay（中继）	一般为路由器或三层交换机等网络设备

搭建拓扑如下：

SW1：

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]int gi0/0/1
[Huawei-GigabitEthernet0/0/1]p l t
[Huawei-GigabitEthernet0/0/1]p t a vlan all
[Huawei-GigabitEthernet0/0/1]qu
[Huawei]int gi0/0/2
[Huawei-GigabitEthernet0/0/2]p l a
[Huawei-GigabitEthernet0/0/2]p d v 10
[Huawei-GigabitEthernet0/0/2]qu
[Huawei]int gi0/0/3
[Huawei-GigabitEthernet0/0/3]p l a
[Huawei-GigabitEthernet0/0/3]p d v 20

SW2：

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sys SW2
[SW2]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[SW2]int vlan 10
[SW2-Vlanif10]ip add 192.168.10.254 24
[SW2-Vlanif10]qu
[SW2]int vlanif 20
[SW2-Vlanif20]ip add 192.168.20.254 24
[SW2-Vlanif20]qu
[SW2]int gi0/0/1
[SW2-GigabitEthernet0/0/1]p l t
[SW2-GigabitEthernet0/0/1]p t a vlan all
[SW2-GigabitEthernet0/0/1]qu

在PC1接口处抓包，注意，PC1、PC2都未配置地址，此时将PC1的地址获取方式改为“DHCP”

如下，抓取到PC的DHCP发现报文（Discover）

DHCP简单配置

SW2：

[SW2]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[SW2]int vlanif 10
[SW2-Vlanif10]dhcp select interface
[SW2-Vlanif10]qu
[SW2]int vlanif 20
[SW2-Vlanif20]dhcp select interface

此时PC1、2都能够获取到地址，网关为Vlanif地址

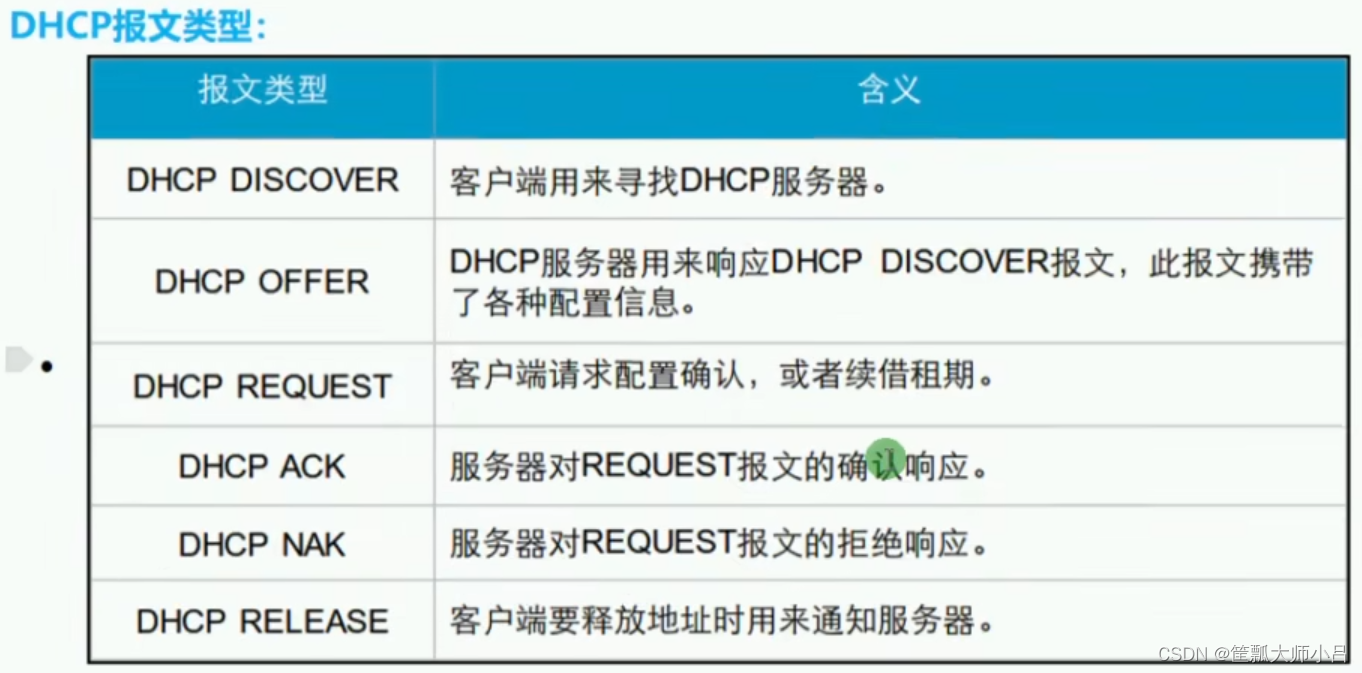

DHCP数据包

常见为前四种，地址已经租出去，但是有其他主机想要该地址通过ipconfig /release可以抓取到DHCP RELEASE包

Discover

我想要些什么（掩码、网关……）

Offer

我能给你些什么

剩下两种不抓了

为何Request也是广播？

因为可能存在多个DHCP服务器，在广播后可能收到多个DHCP服务器的Offer，主机优先获取第一个Offer

Request广播代表我只从多个Offer中选择一个

DHCP租期

注意，该Request为单播（找房东续租）；

主机对应的接入交换机端口未设置快速端口（Portfast）或边缘端口（Edged-Port）的话，底下的主机需要等待stp收敛30s（discarding到forwarding）

若50%时，服务器没有给出回应，则87.5%时则广播（急了）

没租到房子（睡大街）169.254.x.x

自动保留IP

APIPA（Automatic Private IP Addressing）

Window客户端无法从DHCP Server租到地址时，自动使用网络号为169.254.0.0/16的专用地址，仅供相同处境的PC临时通讯

DHCP的排错：手动配置地址然后ping DHCP服务器，查看连通性

Win中的DHCP Client也需要开启（若不启动，不会抓取到Discover包）

租期设置建议

设置较短：增加网络负担，适合客户端较多（流动场所，如机场、车站、商场）

设置较长：减轻网络负担（固定场所，如家庭、企业）

服务器只在租期到期后收回地址，无论对方是否开机，

Windows会记录上一次租到的地址，在租期后重新discover后会有requested ip（即上一次的地址），若此时更换环境（从公司到家），则对方（另一dhcp服务器）会拒绝请求，此时产生DHCP NAK数据包

IP地址释放

要么客户主动释放，ipconfig /release（Windows），此时向DHCP Server发送Release报文

要么被动释放，租期到期前都没有得到服务器回应，或关机时间超过租期

DHCP地址池

DHCP配置

dhcp enable	全局开启DHCP功能
dhcp select interface	关联接口与接口地址池（网关为接口地址）
dhcp server dns-list x.x.x.x	配置接口地址池的DNS服务器（可配置多个）
dhcp server lease 数字	配置接口地址池租期，缺省1天
dhcp server excluded-ip-address x.x.x.x	配置接口地址池的排除地址范围
dhcp select global	关联接口和全局地址池（接口地址并非网关，如VRRP、DHCP-Relay场景）
ip pool 名称	创建全局地址池并命名
network x.x.x.x	配置全局地址池的可分配网段地址
gateway-list x.x.x.x	配置全局地址池的网关
dns-list x.x.x.x	配置全局地址池的DNS地址（可配置多个）
lease 数字	配置全局地址池下的租期，缺省1天
excluded-ip-address x.x.x.x	配置全局地址池下的排出地址范围
display ip pool [interface gi0/0/x all]	查看地址池的属性
