PCB板框的绘制——AD19

pcb板框的绘制当然首先要切换到keep out 层才行

找到设置，找到keep out
假如我们要绘制一个矩形的板框，我们选择线径就可以

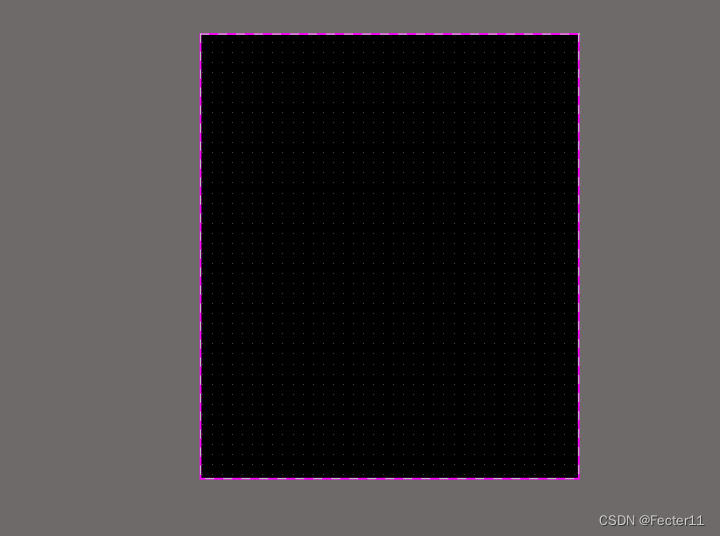

手动绘制一个矩形的板框
我们需要让我们的板子边框按照我们所绘制的走线来定义。记得先选中我们绘制的边框（整个框选后再点击设计找到“按选择对象定义”）


这样就好了，我们可以切换到3d效果查看一下
按数字键3即可，返回按2

我们还可以放置4个固定孔上去

孔径我选择3mm焊盘用3mm孔也设置为3mm


先在左下角绘制一个参考线我们将固定孔的中心对准这个参考线交点即可，等之后调整好固定孔的位置后，可以将绘制的参考线删除掉。

我们选中目标按下m键，将其移动到指定位置即可



就像上面这样，记得删除掉参考线。
其余3个固定孔可以使用ctrl+c 然后选择参考点最后Ctrl+V来实现，可以使用空格调整方向
