Cadence（十一）丝印调整和后续事项

前言：前面我们已经完成了走线与铺铜，下面我们需要对铺铜和器件丝印进行调整。

1.静态铜皮

我们铺好铜之后，将铜皮改为静态，计算量小而且便于我们删除一些小的铜皮：

Shape - change shape type 框选整个板 在Option选项中选择static即可

之后利用删除按钮删除你不需要的铜皮即可，还可以利用edit boundary修整你的铜皮。

2.丝印调整

我们将所有的网络高亮取消掉，恢复网络原有的颜色，之后我们将走线Etch与焊盘Via不显示

这样方便我们调整丝印，前面我们说过如何更改丝印大小以及间距，现在我们只需要调整位置即可

下面我们利用tools - database check进行检查

3.尺寸标注

首先我们要知道尺寸标注在哪一层：

之后点击Manufacture - dimension environment进入标注环境

直接右击 选择parameter 主要是设置长度单位：

 下面使用linear dimension线性标注，然后在焊盘上右键 snack to pick 选择pin 即可测量

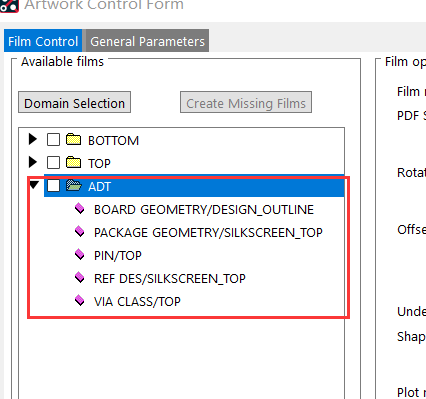

 4.装配图导出PDF

首先选择我们需要显示的属性：焊盘、丝印、板框、过孔、位号

之后点击manufacture - Artwork新增ADT

 即可导出PDF

 PDF路径就在PCB路径里面。

5.BOM表导出

物料表我们从原理图导出：tools

也可以在PCB中导出

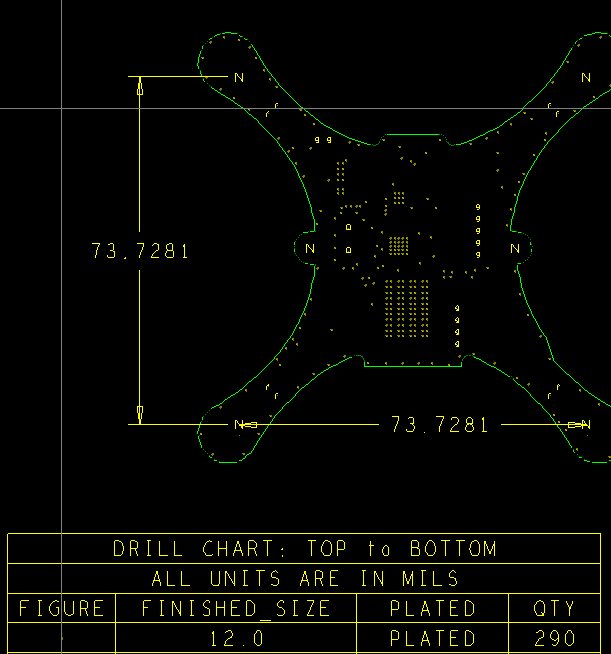

6.钻孔表

Manufacture - NC - DRill legend

7.gerber文件输出 - 光绘文件

首先要添加光辉层：线路、丝印、阻焊、钢网、钻孔

两层板：

两个电气层，都添加板框

顶层与底层显示效果：



丝印层：

下图是表层，底层丝印为空，都是贴片在顶层

阻焊层：



钢网层：用于贴片

钻孔层：

 *在Drill层需要Manufacture - NC - DRill legend生成打孔

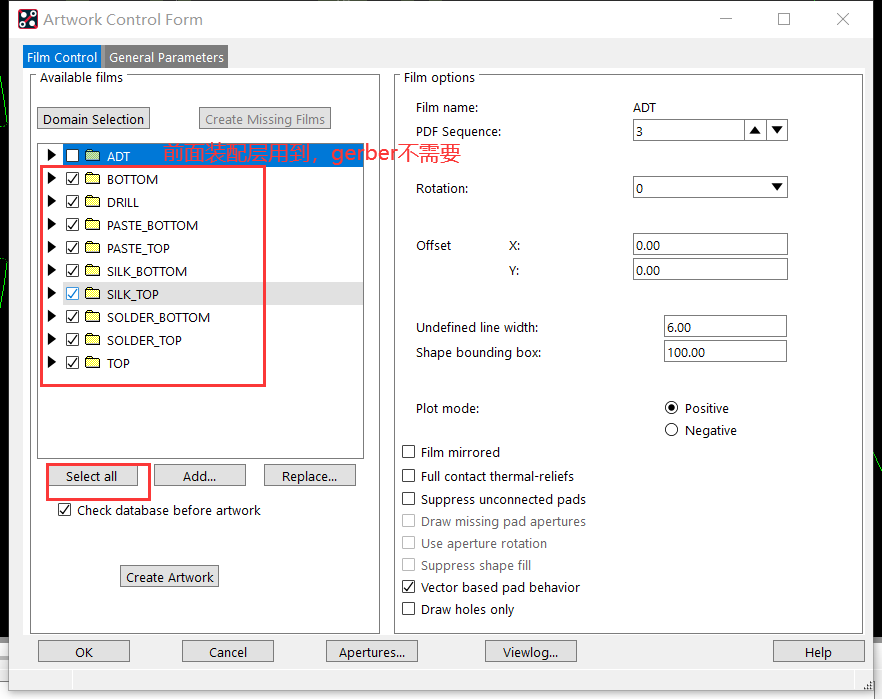

 最后生成gerber文件：

 生成的gerber直接拖到最下面看看有无错误，没有错就完事，文件和PCB在同一路径。

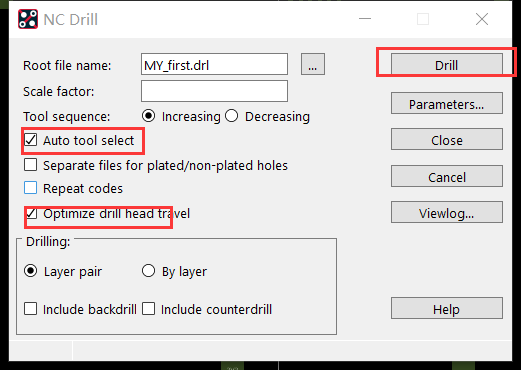

8.钻孔文件

Manufacture - nc - nc Drill

最后将gerber文件和钻孔文件放在一起：

送去嘉立创打板
