海思系列量产硬件调试记录

前言

  本文主要介绍的是海思系列批量生产出现硬件问题的定位和维修，主要使用工具是海思的烧写工具HiTool，烧写的Uboot，内核，文件系统均为调试后正确版本。
  海思的烧写流程大致可分为①通过调试串口将Uboot烧写到海思芯片中。②系统启动，Uboot加载DDR和内存（EMMC，UFS，Flash）。③通过串口，网络等将内核和文件系统烧入内存中。

---

量产问题如下

1.海思核电源电压无法启动原因，如下图所示：
 ①测量核电源电压的使能是否开启，若使能信号为高，则检测后侧电源电路是否正常。
 ②若使能信号为低，则测量海思输出的使能信号是否对地短路。
 ③若无短路，则测量海思芯片的RTC时钟（32.768K）是否起震，晶振匹配电容是否合理。RTC时钟控制着PMC模块（即要使用PMC模块必须要有RTC时钟）。
 ④检查主控芯片是否焊好。

2.海思发送起始帧失败报错的原因，如下图所示：
 ①检查板子的各组供电电压是否正常。
 ②板子的调试串口是否接好，调试串口电平转换电路是否正常。
 ③烧写芯片的型号是否选择正确。（如烧写HI3559AV100是否选择的是对应的芯片）。
 ④芯片的启动模式或否设计正确，是否有虚焊。
 ⑤检查主控芯片是否焊好。

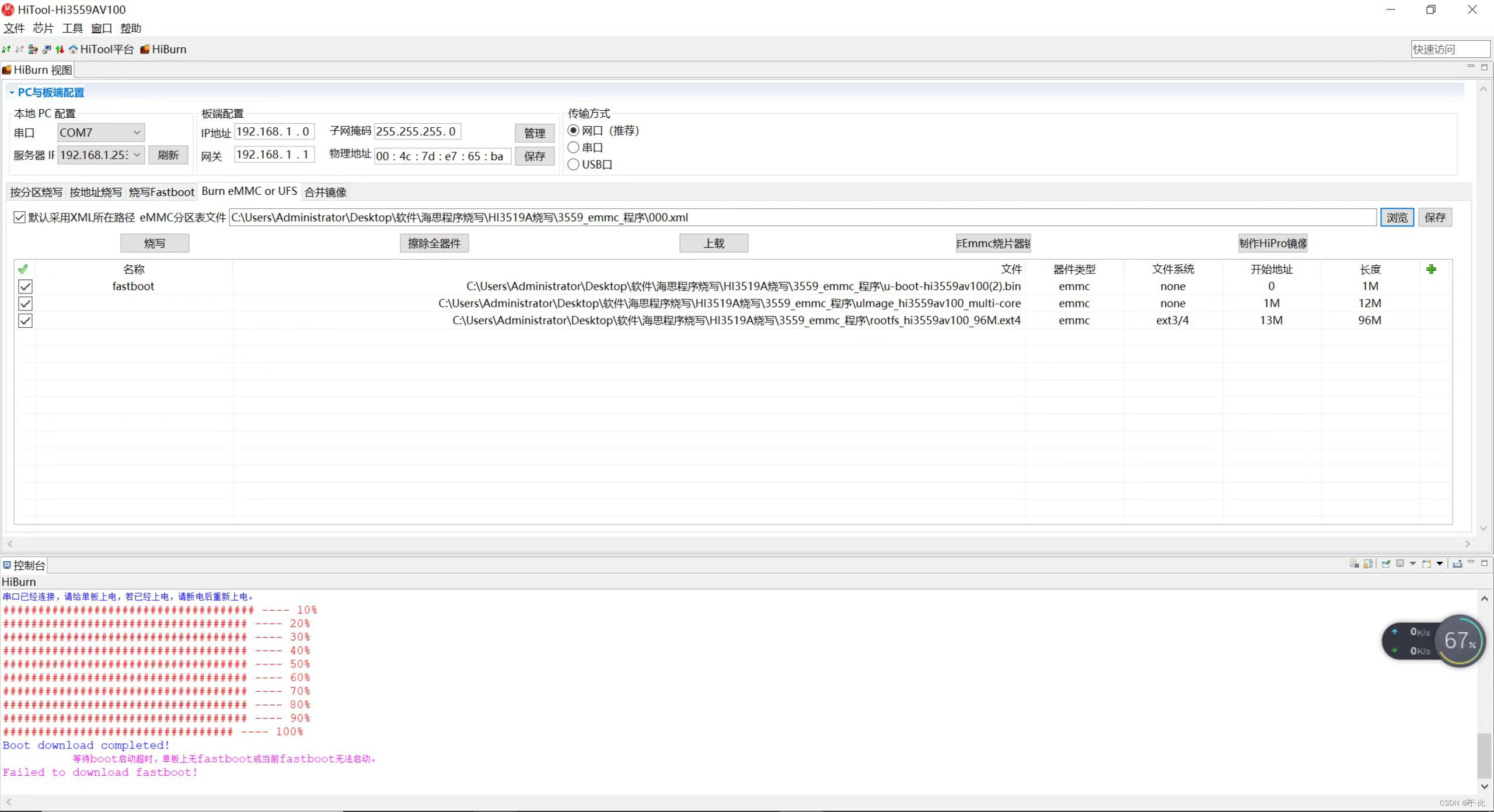

3.海思系列的uboot，内核，文件系统不对报如下错误：
 ①如uboot，内核，文件系统跟板子不对应。
 ②存储器件选择错误（如EMMC,UFS,nandflash,norflash选择不对）。
 ③启动模式是否正常，检查BOOT_SEL[1:0]设计是否正确，是否焊好。

4.启动模式错误现象如下：

5.海思系列DDR问题报错如下：

 ①检查DDR或主控是否焊好。

6.海思系列EMMC问题报错如下:

 ①检查EMMC或主控焊好。

7.网络不通报错如下：
