叁拾捌- JS 在 Canvas 上尝试分形图形（二）尝试造山画山以及角度几何基础

2022-06-09 09:59:00 【BerryBC】

1。以前的失败可以令你继续失败

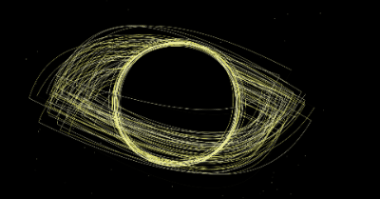

前期我做了一个很丑的图形，所以我今天决定还是按照那个纪录片的，试着做一个画山的！
前期链接：
叁拾柒- JS 在 Canvas 上尝试分形图形（一）画了一个普通箱子图

2。如何画山

上网找到一个说明：
分形应用：造山
但是没有详细的代码，我该如何做呢！？
于是我开始了尝试绝望之旅

按照科普视频的说法就是：

递归分割、中点置换

好！在做这个之前我先要复习一下几何角度的基础。

3。JS 几何角度基础

说白了，其实我真有点忘了 PI 到底是几度了，只能先给自己记录一下：

        let v1 = {

            x: 0,
            y: 0
        };
        // 在 v1 的基础上增加1个单位为 1 的夹角 60度 的点。
        // 其中 Math.PI 为 180 度。
        let v2 = {

            x: v1.x + Math.cos(Math.PI / 3),
            y: v1.y - Math.sin(Math.PI / 3)
        };
        // 输出 -60 度。
        console.log(Math.atan((v2.y - v1.y) / (v2.x - v1.x)) / Math.PI * 180);

4。开始造山

思路伪代码如下：

let 起始三角形的三个点1;
let 起始三角形的三个点2;
let 起始三角形的三个点3;
function 递归下一层(三角形点1，三角形点2，三角形点3){

	if (如果是最后一轮递归){

		画出该三角形
	};
	let 中点1=上层点1、2的中点（并进行随机的角度偏移）;
	let 中点2=上层点2、3的中点（并进行随机的角度偏移）;
	let 中点3=上层点3、1的中点（并进行随机的角度偏移）;

	递归下一层(三角形点1，中点1，中点3);
	递归下一层(三角形点2，中点2，中点1);
	递归下一层(三角形点3，中点3，中点2);
	递归下一层(中点1，中点2，中点3);
};
递归下一层(起始三角形点1，起始三角形点2，起始三角形点3);

结果如下：
刚开始

为什么你断裂了！？为什么中间那么多黑色的！那些是什么鬼！？

5。山体断裂的修补

之前发那个文章有一句：

注：各三角形的公共边的中点应保证只有一次纵移，避免形成的山体破碎。

然后我就懵了，啊？
太麻烦了吧，因为我不同的三角形是分开递归分开计算的，怎样选择同样的中点呢！？
唉，但还是得做的。

5。修复山体断裂后

我选择的是选择一个全局数组变量来记录不同点的位置，并对不同点进行编码，得出结果如下：
山体都链接在一起了！

最后我还加了一个阴影效果，如果偏移得越厉害的点画出来的颜色越深。

6。最后一版的代码

<!-- * @Descripttion: 尝试画山，修复山体破碎 * @Author: BerryBC * @Date: 2020-03-01 17:32:33 * @LastEditors: BerryBC * @LastEditTime: 2020-03-01 18:27:38 -->
<html>

<head>
    <meta charset="utf-8">
        <title>测试分形</title>
        <style> body {
      text-align: center; background-color: black; } .canFractal {
      background-color: rgb(243, 236, 253); } </style>
</head>

<body>
    <canvas id="canFractal" width="1300" height="900">绝望</canvas>

    <script> let dblMX = 500; let dblMY = 400; let dblMLen = 600; let canF = document.getElementById("canFractal"); let ctxDraw = canF.getContext("2d"); // 层数 let intMaxDeep = 8; // 鲜艳度 0 - 1 之间，越靠近1越鲜艳 let intColorWgh = 0.1; let dblMaxOffsetAngle = Math.PI / 8; let intCountP = 2; let dictLSet = []; let arrPSet = []; function funGetColor(dblDeep) {
      let intR = Math.abs(255 - parseInt((Math.random() * (1 / intMaxDeep * (1 - intColorWgh) + intColorWgh)) * 255) - 100 * dblDeep); let intG = Math.abs(255 - parseInt((Math.random() * (1 / intMaxDeep * (1 - intColorWgh) + intColorWgh)) * 255) - 100 * dblDeep); let intB = Math.abs(255 - parseInt((Math.random() * (1 / intMaxDeep * (1 - intColorWgh) + intColorWgh)) * 255) - 100 * dblDeep); let strReturn = "rgb(" + intR.toString() + "," + intG.toString() + "," + intB.toString() + ")"; return strReturn; }; let pO0 = {
      x: dblMX - dblMLen / 2, y: dblMY + dblMLen / 2, d: 0 }; let dblOAng = Math.PI / 3; let pO1 = {
      x: pO0.x + dblMLen * Math.cos(dblOAng), y: pO0.y - dblMLen * Math.sin(dblOAng), d: 0 }; dblOAng = -Math.PI / 3; let pO2 = {
      x: pO1.x + dblMLen * Math.cos(dblOAng), y: pO1.y - dblMLen * Math.sin(dblOAng), d: 0 }; function funDrawTri(arrInP) {
      dblColorDeep = (arrInP[0].d + arrInP[1].d + arrInP[2].d) / 3; ctxDraw.fillStyle = funGetColor(dblColorDeep); ctxDraw.beginPath(); ctxDraw.moveTo(arrInP[0].x, arrInP[0].y); ctxDraw.lineTo(arrInP[1].x, arrInP[1].y); ctxDraw.lineTo(arrInP[2].x, arrInP[2].y); ctxDraw.closePath(); ctxDraw.fill(); }; function funIter(intIterN, arrIterInP, intIterLen, arrIterPNumSet) {
      let intIterNM = intIterN - 1; let intIterNLen = intIterLen / 2; if (intIterNM == 1) {
      funDrawTri(arrIterInP); } else {
      let arrMP = []; let intIterNPNumSet = []; for (let intI = 0; intI < 3; intI++) {
      let intJ = (intI + 1) % 3; let intForDS; let intForDB; if (arrIterPNumSet[intI] > arrIterPNumSet[intJ]) {
      intForDS = arrIterPNumSet[intJ]; intForDB = arrIterPNumSet[intI]; } else {
      intForDS = arrIterPNumSet[intI]; intForDB = arrIterPNumSet[intJ]; }; if (!dictLSet[intForDS + '-' + intForDB]) {
      let dblAng = -Math.atan((arrIterInP[intJ].y - arrIterInP[intI].y) / (arrIterInP[intJ].x - arrIterInP[intI].x)); if (arrIterInP[intJ].x < arrIterInP[intI].x) {
      dblAng += Math.PI; }; dblAng += (Math.random() - 0.5) * dblMaxOffsetAngle; intCountP++; intIterNLen = intIterNLen * (0.8 + 0.4 * Math.random()) let objNowP = {
      x: arrIterInP[intI].x + intIterNLen * Math.cos(dblAng), y: arrIterInP[intI].y - intIterNLen * Math.sin(dblAng), d: dblAng }; arrMP.push(objNowP); arrPSet.push(objNowP); dictLSet[intForDS + '-' + intForDB] = intCountP; intIterNPNumSet.push(intCountP); } else {
      arrMP.push(arrPSet[dictLSet[intForDS + '-' + intForDB]]); intIterNPNumSet.push(dictLSet[intForDS + '-' + intForDB]); }; }; for (let intI = 0; intI < 3; intI++) {
      let intJ = (intI + 2) % 3; let arrNewTri = [arrIterInP[intI], arrMP[intI], arrMP[intJ]]; let arrNewPNumSet = [arrIterPNumSet[intI], intIterNPNumSet[intI], intIterNPNumSet[intJ]] funIter(intIterNM, arrNewTri, intIterNLen, arrNewPNumSet); }; funIter(intIterNM, arrMP, intIterNLen, intIterNPNumSet); }; }; arrPSet = [pO0, pO1, pO2]; let arrPNumSet = [0, 1, 2]; let arrOP = [pO0, pO1, pO2]; funIter(intMaxDeep, arrOP, dblMLen, arrPNumSet); </script>


</body>

</html>
