HCIP---MGRE环境下的OSPF综合实验

实验思路

1、R6为运营商，所以将R6周围都设为公用地址

2、R1/4/5位全连的MGRE结构，R1，R4，R5即为中心站点，也为分支站点，R1/2/3为星型的拓扑结构，也是MGRE结构，只需要将R1作为中心站点，2/3为被认证方

3、创建私有网段，使用OSPF宣告实现全网可达，R1/2/3需设置网络类型为p2mp，R1/4/5设置为broadcast。

实验过程

1. 配置IP地址并做缺省路由

R1:

[r1]int g 0/0/1
[r1-GigabitEthernet0/0/1]ip add 16.0.0.1 24
[r1-GigabitEthernet0/0/1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ip add 116.0.0.1 24
[r1-GigabitEthernet0/0/1]int l0
[r1-LoopBack0]ip add 192.168.1.1 24
[r1]ip route-static 0.0.0.0 0 16.0.0.2
[r1]ip route-static 0.0.0.0 0 116.0.0.2

 R2:

[r2]int g 0/0/0
[r2-GigabitEthernet0/0/0]ip add 26.0.0.1 24
[r2-GigabitEthernet0/0/0]int l0
[r2-LoopBack0]ip add 192.168.2.1 24
[r2]ip route-static 0.0.0.0 0 26.0.0.2



R3:

[r3]int g 0/0/0
[r3-GigabitEthernet0/0/0]ip add 36.0.0.1 24
[r3-GigabitEthernet0/0/0]int l0
[r3-LoopBack0]ip add 192.168.3.1 24
[r3]ip route-static 0.0.0.0 0 36.0.0.2




R4:

[r4]int g 0/0/0
[r4-GigabitEthernet0/0/0]ip add 46.0.0.1 24
[r4-GigabitEthernet0/0/0]int l0
[r4-LoopBack0]ip add 192.168.4.1 24
[r4]ip route-static 0.0.0.0 0 46.0.0.2




R5:

[r5]int g 0/0/0
[r5-GigabitEthernet0/0/0]ip add 56.0.0.1 24
[r5-GigabitEthernet0/0/0]int l0
[r5-LoopBack0]ip add 192.168.5.1 24
[r5]ip route-static 0.0.0.0 0 56.0.0.2




ISP:

[ISP]int g 0/0/1
[ISP-GigabitEthernet0/0/1]ip add 16.0.0.2 24
[ISP-GigabitEthernet0/0/1]int g 0/0/0
[ISP-GigabitEthernet0/0/0]ip add 116.0.0.2 24
[ISP-GigabitEthernet0/0/0]int g 0/0/2
[ISP-GigabitEthernet0/0/2]ip add 26.0.0.2 24
[ISP-GigabitEthernet0/0/2]int g 2/0/0
[ISP-GigabitEthernet2/0/0]ip add 36.0.0.2 24
[ISP-GigabitEthernet2/0/0]int g 3/0/0
[ISP-GigabitEthernet3/0/0]ip add 46.0.0.2 24
[ISP-GigabitEthernet3/0/0]int g 4/0/0
[ISP-GigabitEthernet4/0/0]ip add 56.0.0.2 24

 2. 制作星型拓扑结构

R1:

[r1]int Tunnel 0/0/0  创建隧道接口
[r1-Tunnel0/0/0]ip add 2.2.2.1 24  配置IP地址
[r1-Tunnel0/0/0]tunnel-protocol gre p2mp   创建MGRE结构
[r1-Tunnel0/0/0]source 16.0.0.1  源IP
[r1-Tunnel0/0/0]nhrp network-id 100  创建一个域，将所有的目标IP添加进域中即可
[r1-Tunnel0/0/0]nhrp entry multicast dynamic  开启伪广播


R2:

 [r2]int Tunnel 0/0/0  创建隧道接口
[r2-Tunnel0/0/0]ip add 2.2.2.2 24  配置IP地址
[r2-Tunnel0/0/0]tunnel-protocol gre p2mp   创建MGRE结构
[r2-Tunnel0/0/0]source GigabitEthernet 0/0/0  源出接口
[r2-Tunnel0/0/0]nhrp network-id 100  添加进入到100的域中
[r2-Tunnel0/0/0]nhrp entry 2.2.2.1 16.0.0.1 register   到中心进行注册，添加中心站点的虚拟接口地址及物理接口地址

R3:

[r3]int Tunnel 0/0/0  创建隧道接口
[r3-Tunnel0/0/0]ip add 2.2.2.3 24   配置IP地址
[r3-Tunnel0/0/0]tunnel-protocol gre p2mp   创建MGRE结构
[r3-Tunnel0/0/0]source GigabitEthernet 0/0/0   源出接口
[r3-Tunnel0/0/0]nhrp network-id 100  添加进入到100的域中
[r3-Tunnel0/0/0]nhrp entry 2.2.2.1 16.0.0.1 register   到中心进行注册，添加中心站点的虚拟接口地址及物理接口地址



3. 制作全连MGRE结构

R1:

[r1]int Tunnel 0/0/1  创建隧道接口
[r1-Tunnel0/0/1]ip add 1.1.1.1 24  配置IP地址
[r1-Tunnel0/0/1]tunnel-protocol gre p2mp   创建MGRE结构
[r1-Tunnel0/0/1]source 116.0.0.1  源IP
[r1-Tunnel0/0/1]nhrp network-id 110  创建一个新域为110
[r1-Tunnel0/0/1]nhrp entry multicast dynamic   开启伪广播
[r1-Tunnel0/0/1]nhrp entry 1.1.1.2 46.0.0.1 register  以R4为中心进行注册
[r1-Tunnel0/0/1]nhrp entry 1.1.1.3 56.0.0.1 register  以R5为中心进行注册



R4:

[r4]int Tunnel 0/0/0   创建隧道接口
[r4-Tunnel0/0/0]ip add 1.1.1.2 24  配置IP地址
[r4-Tunnel0/0/0]tunnel-protocol gre p2mp   创建MGRE结构
[r4-Tunnel0/0/0]source 46.0.0.1  源IP
[r4-Tunnel0/0/0]nhrp network-id 110  添加到新域为110
[r4-Tunnel0/0/0]nhrp entry multicast dynamic   开启伪广播
[r4-Tunnel0/0/0]nhrp entry 1.1.1.1 116.0.0.1 register  以R1为中心进行注册
[r4-Tunnel0/0/0]nhrp entry 1.1.1.3 56.0.0.1 register   以R5为中心进行注册



R5:

[r5]int Tunnel 0/0/0  创建隧道接口
[r5-Tunnel0/0/0]ip add 1.1.1.3 24     配置IP地址
[r5-Tunnel0/0/0]tunnel-protocol gre p2mp   创建MGRE结构
[r5-Tunnel0/0/0]source 56.0.0.1  源IP
[r5-Tunnel0/0/0]nhrp network-id 110  添加到新域为110
[r5-Tunnel0/0/0]nhrp entry multicast dynamic   开启伪广播
[r5-Tunnel0/0/0]nhrp entry 1.1.1.1 116.0.0.1 register  以R1为中心进行注册
[r5-Tunnel0/0/0]nhrp entry 1.1.1.2 46.0.0.1 register   以R4为中心进行注册



4. 实现全网可达

进行OSPF宣告，将R1/2/3的同一个隧道接口中修改为P2MP网络，因为R1/2/3不需要DR/BDR选举，但是得需要学到对方的路由，将R1/4/5的同一个隧道接口中修改为网络Broadcast，需要DR/BDR选举，也得实现邻居关系

R1：

[r1]ospf 1 router-id 1.1.1.11  设置RID为1.1.1.11
[r1-ospf-1]area 0    进入area 0
[r1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255  宣告
[r1-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255
[r1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[r1]int Tunnel 0/0/0  进入0/0/0隧道
[r1-Tunnel0/0/0]ospf network-type p2mp  修改类型为p2mp
[r1]int Tunnel 0/0/1  进入0/0/1隧道
[r1-Tunnel0/0/1]ospf network-type broadcast  修改类型为broadcast



R2：

[r2]ospf 1 router-id 2.2.2.22    设置RID为1.1.1.11
[r2-ospf-1]area 0    进入area 0
[r2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255    宣告
[r2-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255
[r2]int Tunnel 0/0/0    进入隧道
[r2-Tunnel0/0/0]ospf network-type p2mp    修改类型为p2mp



R3：

[r3]ospf 1 router-id 3.3.3.33
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255
[r3]int Tunnel 0/0/0
[r3-Tunnel0/0/0]ospf network-type p2mp



R4：

[r4]ospf 1 router-id 4.4.4.44
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]net 192.168.4.0 0.0.0.255
[r4-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255
[r4]int Tunnel 0/0/0
[r4-Tunnel0/0/0]ospf network-type broadcast



R5:

[r5]ospf 1 router-id 5.5.5.55
[r5-ospf-1]area 0
[r5-ospf-1-area-0.0.0.0]network 192.168.5.0 0.0.0.255
[r5-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255
[r5]int Tunnel 0/0/0
[r5-Tunnel0/0/0]ospf network-type broadcast

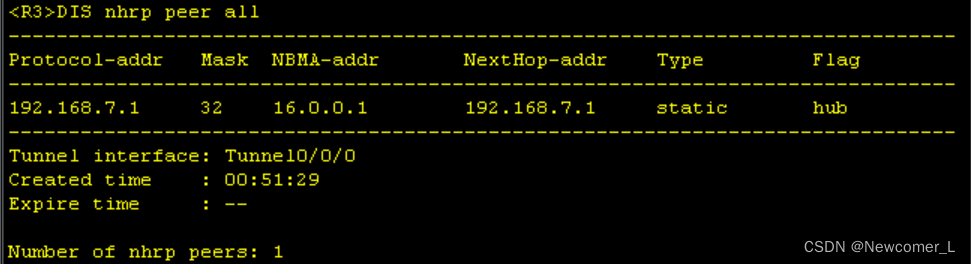

四、检测

R1:

R2:



R3:
