多点双向重发布及路由策略的简单应用

问题如下图

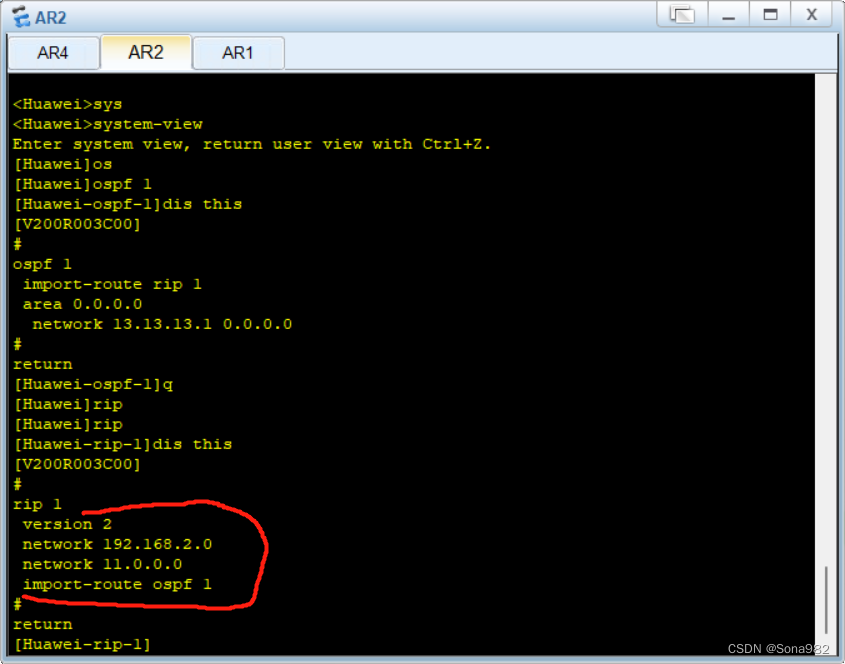

首先，配置各个接口的ip，除了AR1外其余路由器均拥有一个环回，图中我已经标出，IP配置完后进行rip和ospf的宣告，如下图

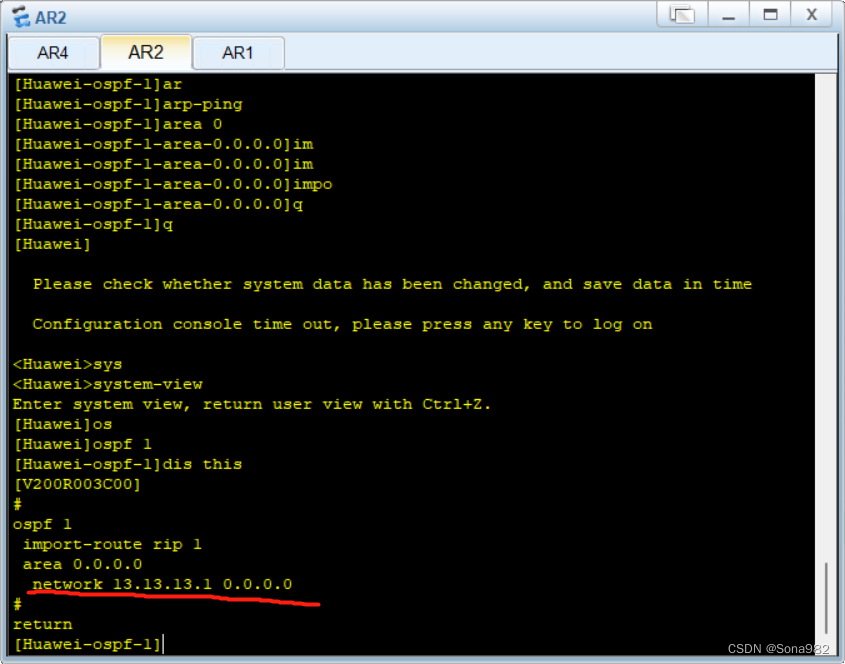

 因为AR2的环回处于RIP，所以OSPF仅有一个宣告，而AR4刚好与AR2相反，如图



AR3和AR1基本一致，只需要宣告两个段的OSPF和一个环回即可。

然后，需要在AR2和AR4上建立多点双向重发布，因为日志过多，我将指令手写给大家

[AR2]rip

[AR2]version 2

[AR2]import-route ospf 1

[AR2]q

[AR2]ospf 1

 [AR2]area 0

[AR2]import-route rip 1

[AR2]q

此操作在AR4上也要进行

最后剩下的在AR2，4上进行即可，  路由策划，还有环回接口的type记得改成brodcast

AR4上具体操作如下

1.先抓取流量

 2.更该172.16.0.0段的需求，cost或者type

AR4上结束后，AR2只需要复制一遍即可，因为brodcast的更改，所以不会出现重复的路由，到此实验结束
