Expérience électrique en mode - - expérience 2 circuit d'amplification de source commune JFET

Table des matières

Un.、But de l'expérience

2.、Instruments de laboratoire

Trois、Principes expérimentaux

1、Circuit de simulation expérimentale

2、Caractéristiques et paramètres des FET de jonction

3、Analyse des performances de l'amplificateur FET

4、 Méthode de mesure de la résistance à l'entrée

Quatre、Contenu de l'expérience

1、Par image1 Étendre la connexion , Et faire le potentiomètre Rg1 La valeur initiale est réglée à 72K

2、 Mesure et réglage des points de travail statiques

3、Grossissement de la tensionAv、Résistance d'entréeRiEt résistance à la sortieRoMesure de

---

Un.、But de l'expérience

1. Comprendre les propriétés et les caractéristiques des FET de jonction .
2. Familiarisez - vous avec la méthode d'essai des paramètres dynamiques de l'amplificateur .

2.、Instruments de laboratoire

1. Oscilloscope à double traceur
2. Multimètre
3. Millivoltmètre AC
4. Générateur de signaux

Trois、Principes expérimentaux

1、Circuit de simulation expérimentale

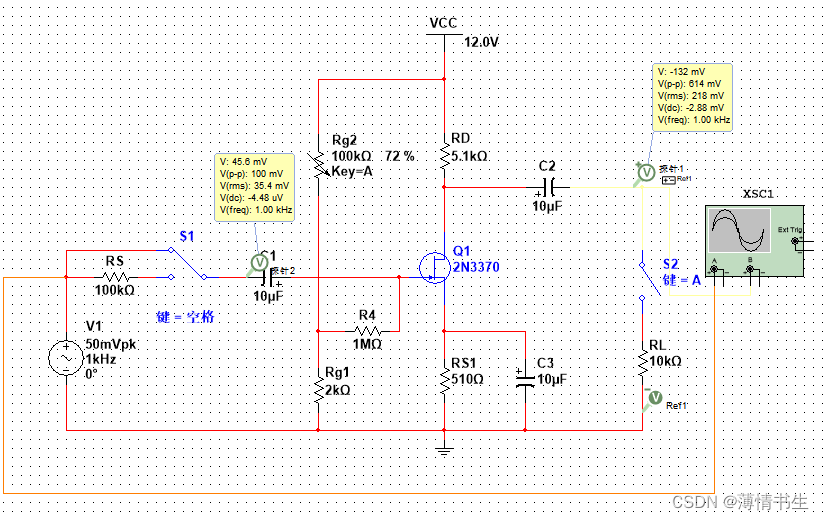

Fig.1   Amplificateur de source commune FET de jonction

2、Caractéristiques et paramètres des FET de jonction

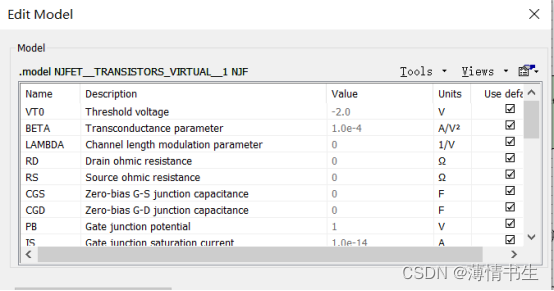

L'expérience de simulation sélectionne le type idéal NCanalJFET





 Cette expérience, Se concentre principalement sur les trois premiers paramètres du tube ,Le premierVTO=-2V,C'est - à - dire:JFET Tension de coupure VpOuVGS（off）,DeuxièmeBETA=0.1m A/V2,C'est - à - dire:JFET Constante de conductivité de Kn,TroisièmeLAMBDA=0, C'est - à - dire que l'effet de modulation de la longueur du canal n'est pas pris en compte .

3、Analyse des performances de l'amplificateur FET

Fig.1 Circuit d'amplification de source commune composé d'un FET de jonction . Le point de fonctionnement statique de la valeur théorique calculée est le suivant: ：（Rg2=72k）

UGS=UG-Us=(Rg1/(Rg1+Rg2))*UCC-ID*RS1

ID=IDSS*(1- UGS/UP)^2 ,IDSS=Kn*VP^2

Montage supérieur ,On peut trouver UGSQ=100mv,IDQ=441u A ,UDSQ= UCC-IDQ(RS1+RD)=9.56V

UGSQ> Vp, EtUDSQ>UGSQ-VP, Par conséquent, le tuyau fonctionne dans la zone de saturation . Le point de fonctionnement statique n'est pas réglé à l'arrière , Calculer la valeur du paramètre AC sur cette base .

gm=2kn*(UGSQ-Vp=2*0.1*（100mv -(-2）)=0.42ms

Amplification de la tension ifAv=-gm*RL'=-gm*(RD║RL)=-0.42*（5.1k//10k）=-1.42

Résistance d'entrée          Ri=RG+(Rg1║Rg2)=RG=1MΩ（Légèrement supérieur à）

Résistance à la sortie          Ro≈RD=5.1kΩ

4、 Méthode de mesure de la résistance à l'entrée

Point de fonctionnement statique de l'amplificateur FET 、 Méthode de mesure du facteur d'amplification de la tension et de la résistance à la sortie , La méthode de mesure de l'amplificateur de transistor est la même que celle de l'expérience 1. . Mesure de la résistance à l'entrée ,En principe,, La méthode décrite dans l'expérience 1 peut également être utilisée. , Mais à cause de l'effet de champ RiPlus gros., Comme la mesure directe de la tension d'entrée UsEtUi, En raison de la résistance d'entrée limitée de l'instrument de mesure , Il doit y avoir de grandes erreurs. （ Il n'y a généralement pas de telles préoccupations dans la simulation ）. Donc pour réduire l'erreur , L'effet d'isolement de l'amplificateur testé pour un usage courant , En mesurant la tension de sortie Uo Pour calculer la résistance d'entrée . Le circuit de mesure est illustré sur la figure 2Comme indiqué.



Résistance en série à l'entrée de l'amplificateur R, Mets l'interrupteur K Position de lancement 1（Même siR=0）, Mesurer la tension d'entrée de l'amplificateur Uo1=Av*Us;Tiens bon.UsSans changement,EncoreK Lancer 2（AccèsR）, Mesurer la tension de sortie de l'amplificateur Uo2. En raison de deux mesures AvEtUsReste le même.,Donc... Uo2=Av*Ui=(Ri/R+Ri)*Us*Av.On peut donc trouverRi=Uo2/(Uo1-Uo2) *R,OùREtRi Ne faites pas trop de différence , Cette expérience de simulation est souhaitable R=100KΩ.

Quatre、Contenu de l'expérience

1、Par image1 Étendre la connexion , Et faire le potentiomètre Rg1 La valeur initiale est réglée à 72K

2、 Mesure et réglage des points de travail statiques

Selon l'image1 Données de mesure de fonctionnement pour , Valeur mesurée du point de fonctionnement statique , Et remplissez le tableau suivant .

3、Grossissement de la tensionAv、Résistance d'entréeRiEt résistance à la sortieRoMesure de

（1）AvEtRoMesure de

Selon la figure1Expérience de circuit,Prends ça.RD La valeur est fixée à 5.1KCircuit d'accès, La fréquence d'entrée de l'amplificateur est 1KHz、Le pic est100mVSinus deUi,Ne réponds pas d'abordRs, Et surveiller la sortie avec un oscilloscope UoLa forme d'onde de.Dans la productionUo Sans distorsion , Mesurer séparément RL=∞EtRL=10KΩTension de sortie deUo(Attention!:Tiens bon.UiSans changement), Inscription au tableau 4-2.

（2）RiMesure de

Par image2 Changer le circuit expérimental , Prends ça.RD La valeur est fixée à 5.1KCircuit d'accès, La fréquence de sélection est 1KHz、Le pic est100mV Tension d'entrée du signal sinusoïdal pour Us,CommutateurK Lancer “1”,MesureRs=0 Tension de sortie à Uo1, Puis lancez l'interrupteur vers “2”(AccèsRs),Tiens bon.UsSans changement, Encore une fois Uo2,Selon la formule(Uo2/(Uo1-UOo2))*Rs,Allez.Ri, Inscription au tableau 4-3.（RL=∞, Chaque tension est mesurée et calculée avec un pic de crête ）

 ​​​​​
