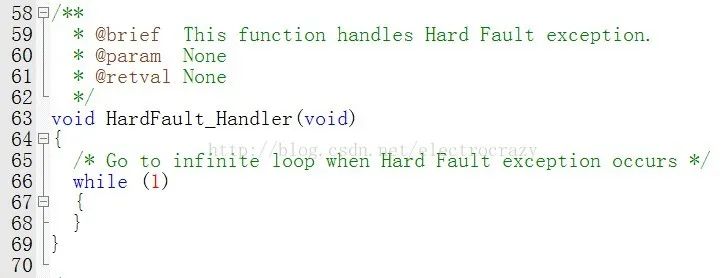

       在用Keil对STM32的程序进行仿真时程序有时会跑飞，停止仿真程序会停在HardFault_Handler函数里的死循环while(1)中。这说明STM32出现了硬件错误。

STM32出现硬件错误可能有以下原因：

(1)数组越界操作；

(2)内存溢出，访问越界；

(3)堆栈溢出，程序跑飞；

(4)中断处理错误；

遇到这种情况，可以通过以下2种方式来定位到出错代码段。

方法1：

1.1在硬件中断函数HardFault_Handler里的while(1)处打调试断点，程序执行到断点处时点击“STOP”停止仿真。

1.2 在Keil菜单栏点击“View”——“Registers Window”，在寄存器查看窗口查找R14(LR)的值。如果R14(LR) = 0xFFFFFFE9，继续查看MSP（主堆栈指针）的值，如果R14(LR) = 0xFFFFFFFD，继续查看PSP（进程栈指针）的值。我的程序R14(LR) = 0xFFFFFFF9，接下来以此为例。

1.3 在Keil菜单栏点击“View”——“Memory Windows”——“Memory1”，在“Address”地址栏中输入MSP的值：0x20001288，然后在对应的行里找到地址。地址一般以0x08开头的32位数。本例中，地址为0x08003CB9。

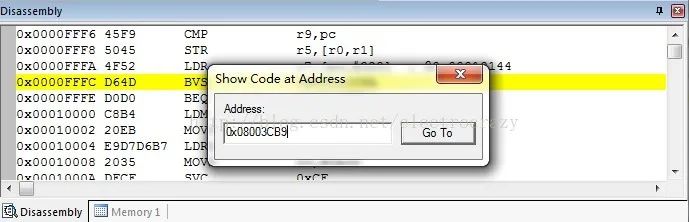

1.4 在Keil菜单栏点击“View”——“Disassembly Window”，在“Disassembly”窗口中右击，在下拉菜单中选择“Show Disassemblyat Address...”。在弹出框“Show Code atAdress”的地址框中输入地址0x08003CB9进行搜索，然后就会找到相对应的代码。这里的代码就是进入循环中断之前的情况。仔细查看附近区域的相关代码来排查错误具体原因。

方法2：

2.1在硬件中断函数HardFault_Handler里的while(1)处打调试断点，程序执行到断点处时点击“STOP”停止仿真。

2.2 在Keil菜单栏点击“View”——“Call Stack Window”弹出“Call Stack + Locals”对话框。然后在对话框中右键选择“Show Caller Code”，就会跳转到出错之前的函数处，仔细查看这部分函数被调用或者数组内存使用情况。

原文链接：https://blog.csdn.net/electrocrazy/article/details/78173558
