IMX6DL4.1.15支持EIM总线（下）——配置原理分析。

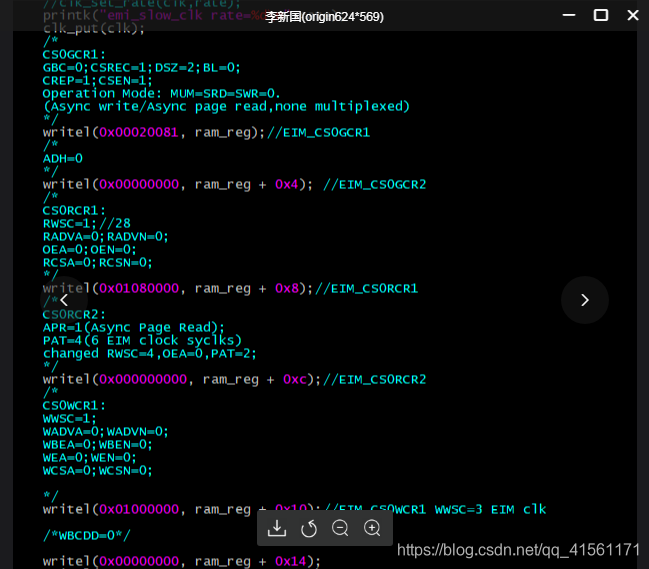

上次说到在飞凌IMX6DL上支持了EIM总线，描述了一下具体操作。但是知其然，还需要知其所以然，因为我有一个十位地址位，32位数据位的配置方法，如下。

但客户需要的是五位地址，八位数据。且是有引脚复用的。


底板是使用CSI0的引脚做的数据引脚，EIM的DA脚做的地址引脚。
所以配置是需要修改的，查看CPU手册：

手册中找到如上表格，左侧红色部分为要做的功能，A的为地址线，D的为数据线。上面绿色的为对应的配置。中间黄色的为做对应功能的引脚。客户需要的数据位是8位，所以我需要在黄色部分左侧四列中选择。也就是MUM的值需要是0，DSZ的值取100、101、110、111中的一个数。下面看硬件配置因为现在底板已经做好，软件适配底板：
上面说到CSI0的引脚复用的数据脚，查看CSI0的复用：
打开arch/arm/boot/dts/imx6q-pinfunc.h 文件

可看到CSI是可以做EIM_DATAXX的。这里说明一下，EIM的引脚是分为几组的分别为EIM_AXX、EIM_DXX、EIM_DAXX及其他的一些功能引脚。上图说明CSI是做的EIM的DA组的。

查看CPU手册，SCI0是做DATA的0-15引脚。这个和EIM_DXX是同样的作用。
原理图中是使用EIM_DA0-5做的实际地址位的0-5，实际用到的是

这几个脚。也就是EIM的DATA00-DATA07。

按照这个表格，看着像是第一列的配置，于是查看MUM和DSZ的寄存器相关描述。

是在这个21B_8000偏移0的寄存器上配置的。MUM的配置不用说，上面表格中都是MUM，配置为0就可。

DSZ的描述中使用DATA0-8应该是18-16位配置成100。

。这六组数即为对应的timing的数。偏移量为0的是第一个。也就是weim节点描述汇总timing中的第一个数，将16-18位修改为100的时候对应的结果是00640081。重新编译烧写即变成了8位数据位，5位地址位。具体配置和现象可参考https://blog.csdn.net/qq_41561171/article/details/118516952
