简介

        学习数电的过程中，我们还需要做相应的仿真实验来强化我们的学习，而Multisim就是一个很好的软件。NIMultisim 软件是一个专门用于电子电路仿真与设计的 EDA 工具软件。作为 Windows 下运行的个人桌面电子设计工具，NIMultisim 是一个完整的集成化设计环境。NIMultisim 计算机仿真与虚拟仪器技术可以很好地解决理论教学与实 际动手实验相脱节的这一问题。学员可以很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来，并且可以用虚拟仪器技术创造出真正属于自己的仪表。 NIMultisim 软件绝对是电子学教学的首选软件工具。

安装

        安装的话，我是在B站上看的教程，大家也可以按照教程自行安装。

Multisim14.0安装包、教程以及汉化方式_哔哩哔哩_bilibili给大家带来详细的Multisim安装教程，包括软件的下载，汉化，希望能对大家有所帮助，走过路过投个币，谢谢啦, 视频播放量 277155、弹幕量 451、点赞数 6208、投硬币枚数 4912、收藏人数 5017、转发人数 6921, 视频作者 呆萌的小学生2BW, 作者简介 ，相关视频：Multisim软件安装、破解、汉化及卸载教程，Multisim14.0软件安装教程（附下载），【教程】教你如何汉化Windows软件，Multisim基础教学，Multisim14.0安装破解教程，保姆级的Multisim 14.0 电路仿真软件安装视频教程，multisim14.0安装破解汉化，Multisim14.0简易但超详细安装教程，multisim14.1汉化版下载安装及操作教程，Multisim14.2安装教程(附安装包+汉化)https://www.bilibili.com/video/BV1Sp411f7gv?spm_id_from=333.1007.top_right_bar_window_history.content.click

使用

真值表转换逻辑式

        首先我们需要点击右边的逻辑变换器。



        然后输入真值表，化简即可得到相应表达式。

        第三个是化到最简表达式。

二分频电路

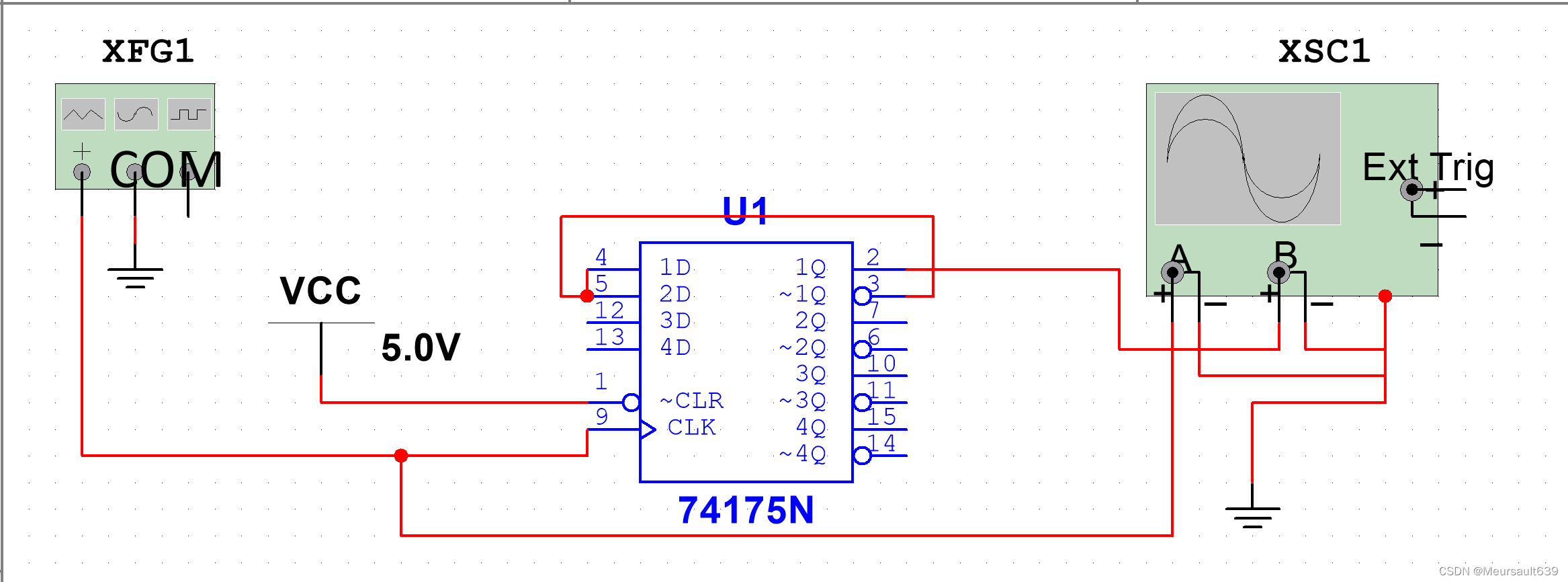

        首先找到相应的元器件，放置一个TTL电路（74175N）。





        然后放置函数发生器以及示波器，在右侧可以找到。



        点击函数发生器，调好对应的参数。



        然后点击示波器，就能看到波形图，但是为了我们清晰的观察，也是需要调一下参数，具体如下所示：



        这样就可以得到我们的二分频的波形图了 ，好了关于Multisim的基本知识就先介绍到这。
