全志V853芯片 如何在Tina V85x平台切换sensor？

目的

V85x某方案目前默认Sensor是GC2053。实际使用时若需要用到GC4663（比如wdr功能）和SC530AI（支持500W），可按如下步骤完成切换。

步骤

下面以GC4663为例，SC530AI按相应方式适配。

• Step1 检查Sensor驱动是否被编译成.ko文件
  GC4663 Sensor驱动文件gc4663_mipi.c和配置Sensor驱动编译的Makefile文件路径的路径：
  tina\lichee\linux-4.9\drivers\media\platform\sunxi-vin\modules\sensor

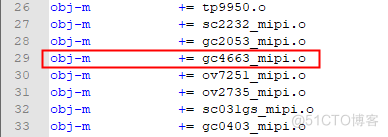

  修改配置Sensor驱动编译的Makefile文件：


添加后，重新mkernel即可编译出GC4663驱动的ko文件。

• Step2 检查ISP效果文件是否已适配
  效果文件gc4663_mipi_wdr_default_v853.h路径：
  tina\external\eyesee-mpp\middleware\sun8iw21\media\LIBRARY\libisp\isp_cfg\SENSOR_H\gc4663
  效果文件解析文件isp_ini_parse.c路径：
  tina\external\eyesee-mpp\middleware\sun8iw21\media\LIBRARY\libisp\isp_cfg
  详细路径参考： https://bbs.aw-ol.com/topic/1666/

若没有sensor对应的效果文件，则需要先添加和适配。

适配后，通过make menuconfig修改sensor为gc4663。

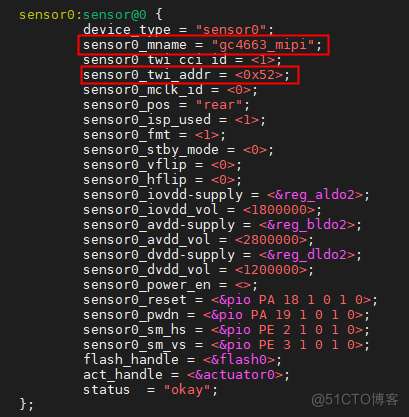

• Step3 检查board.dts是否已适配
  板级配置文件board.dts的路径：
  tina\device\config\chips\v853\configs\perf1


其中，I2C地址可以从GC4663 Sensor驱动中找到。
tina\lichee\linux-4.9\drivers\media\platform\sunxi-vin\modules\sensor\gc4663_mipi.c

驱动路径参考： https://bbs.aw-ol.com/topic/1666/

• Step4 修改ko自动加载脚本
  先将ko拷贝到/lib/modules/下，然后加载ko。
  （1）拷贝ko
  modules.mk的路径：
  tina\target\allwinner\v853-perf1


（2）加载ko
S00mpp的路径：
tina\target\allwinner\v853-perf1\busybox-init-base-files\etc\init.d

• Step5 重新编译mpp和固件

重新编译mpp和固件的命令：

登录后复制

cleanmpp && mkmpp && mp




1.


固件获取： https://bbs.aw-ol.com/topic/1666/
