`timescale 1ns / 1ps
//
// Company:
// Engineer:

// Create Date: 2022/06/10 19:50:37
// Design Name:
// Module Name: breath_led_ip
// Project Name:



//


module breath_led_ip(
 	input 		sys_clk ,
 	input 		sys_rst_n ,
 	input 		sw_ctrl ,
 	input 		set_en ,
 	input [9:0] set_freq_step ,
 	output 		led
);

//*****************************************************
//** main code
//*****************************************************
//parameter define
parameter START_FREQ_STEP = 10'd100;

//reg define
reg [15:0] 	period_cnt ;
reg [9:0] 	freq_step ;
reg [15:0] 	duty_cycle ;
reg 		inc_dec_flag;
wire 		led_t ;

assign led_t = ( period_cnt <= duty_cycle ) ? 1'b1 : 1'b0 ;
assign led = led_t & sw_ctrl;

always @ (posedge sys_clk) begin
	if (!sys_rst_n)
		period_cnt <= 16'd0;
	else if(!sw_ctrl)
		period_cnt <= 16'd0;
	else if( period_cnt == 16'd50_000 )
		period_cnt <= 16'd0;
	else
		period_cnt <= period_cnt + 16'd1;
end

always @(posedge sys_clk) begin
	if(!sys_rst_n)
		freq_step <= START_FREQ_STEP;
	else if(set_en) begin
		if(set_freq_step == 0)
			freq_step <= 10'd1;
		else if(set_freq_step >= 10'd1_000)
		freq_step <= 10'd1_000;
		else
		freq_step <= set_freq_step;
	end
end

always @(posedge sys_clk) begin
	if (sys_rst_n == 1'b0) begin
		duty_cycle <= 16'd0;
		inc_dec_flag <= 1'b0;
	end
	else if(!sw_ctrl) begin
		duty_cycle <= 16'd0;
		inc_dec_flag <= 1'b0;
	end
	else if( period_cnt == 16'd50_000 ) begin
		if( inc_dec_flag ) begin
			if( duty_cycle == 16'd0 )
				inc_dec_flag <= 1'b0;
			else if(duty_cycle < freq_step)
				duty_cycle <= 16'd0;
			else
				duty_cycle <= duty_cycle - freq_step;
		end
		else begin
			if( duty_cycle >= 16'd50_000 )
				inc_dec_flag <= 1'b1;
			else
				duty_cycle <= duty_cycle + freq_step;
		end
	end
	else
		duty_cycle <= duty_cycle ;
	end

endmodule

封装 IP

点击菜单栏中的 Tools 的创建和封装新 IP，

选择创建带有 AXI4 接口的

下一个配置页中的一些命名以及文件存储地址可以自定义。

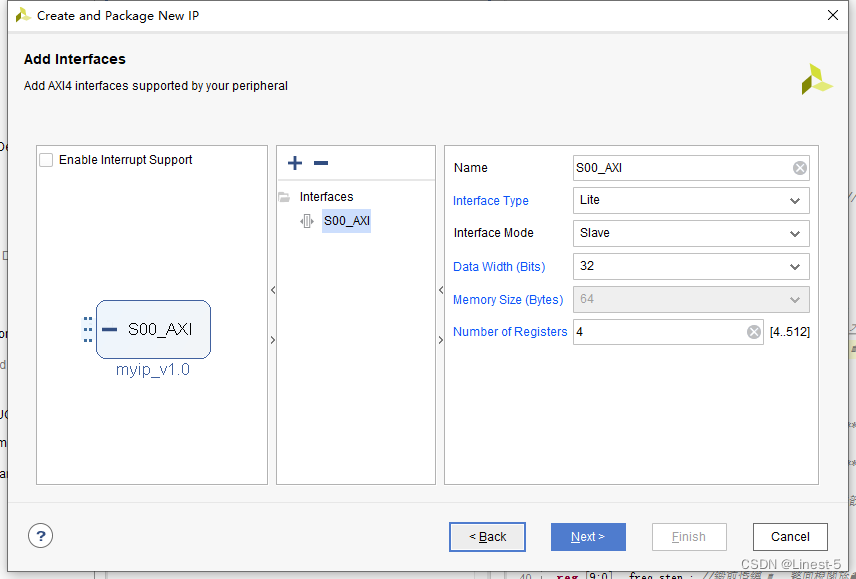

下一个的界面内容保持默认即可，可以根据自己的需要更改，这里保持默认，因为 MB 通过AXI总线配置此模块，因此作为从机slave。

最后界面中的 Next Steps 中的选项可以根据需要选择，这里直接保持默认，最后点击finish即可。

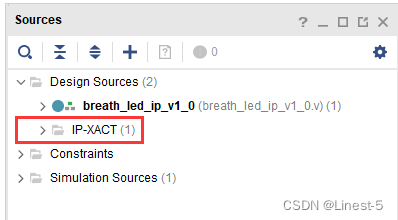

接下来开始设置 IP 封装，将界面切换至 Package IP，如果不小心关闭的话，可以通过 IP-XACT 界面下的 component.xml 重新打开

IP 封装界面配置

Identification 这一栏的选项直接保持默认，需要注意的是，我们可以点击图 Categories 选项下的“+”按钮来修改 IP 的分类，这里不做修改。

点击“Compatibility” ，修改该 IP 核支持的器件。点击“Family” 一栏下的“+”图标，选择“Add FamilyExplicitly…”，可以选择你所需要适配的器件型号，尽可能的选多一些的器件。

这里勾选“artix7(artix-7)”，表示该 IP 核支持 artix7 器件。而 Life-cycle 表明该 IP 核当前的产品生命周期，这里选择“Pre-Production”。

点击“File Groups” ，然后点击界面上的“Merge Changes from Gile Groups Wizard”，如图所示：

此时可以在 Verilog Synthesis 一栏中查看工程中的两个模块。

点击“Customization Parameters”，点击界面上的“Merge Changes from Customization Parameters Wizard”，如图所示：

此时多了 Hidden Parameters 一栏，展开这个界面，可以看到程序中自定义的参数 START_FREQ_STEP，右击这个参数，选择“Edit Parameter…”，弹出编辑参数的界面，如图所示：

在弹出的页面中勾选“Visible in Customization GUI”，将此参数显示在 GUI 参数界面中；Format 格式改为“long”；勾选“Specify Range”来设定此参数的范围。将 Type 改为“Range of integers”， Minimum 的值改为“1”，Maximum 的值改为“1000” ，将 Default Value 的值改为“100” ，点击“OK”按钮，如图所示：

点击“Customization GUI”，可以在“Layout”界面拖动 Page 0 下的参数来调整参数在 GUI 显示的位置，如图所示：

最后点击re-package IP即可。

硬件设计（Vivado部分）

Block Design搭建

打开第一个 hello world 实验工程，将其另存为新的工程，命名为 breath_led 然后开始 BD 的搭建。

添加 IP 库

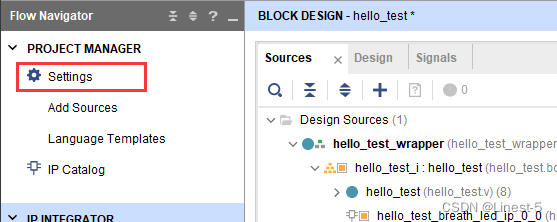

点击左侧菜单栏的 setting

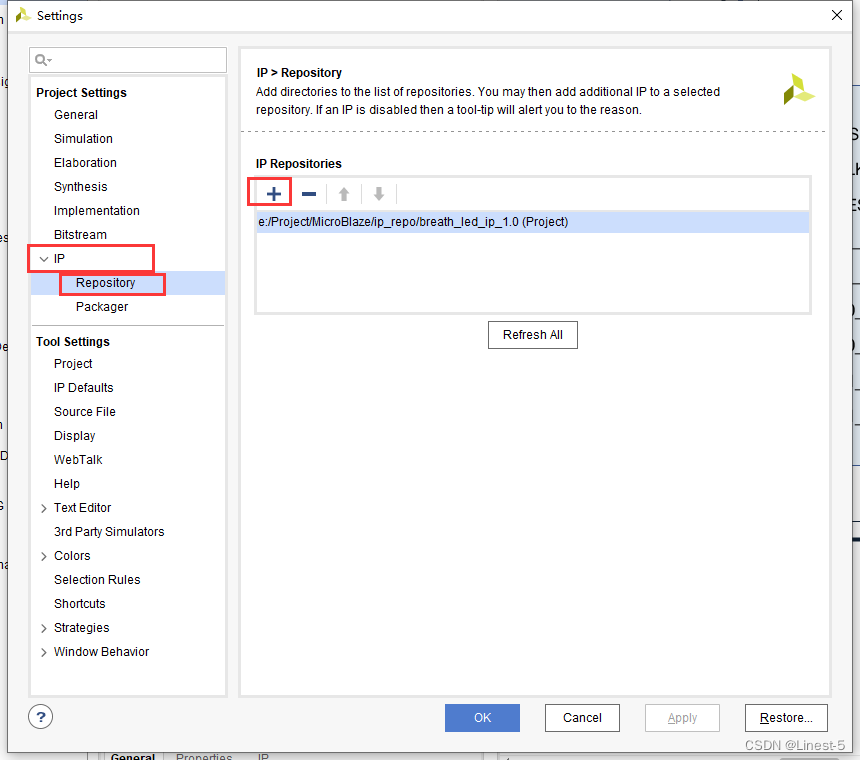

点击 IP 中的 repository 的加号提娜佳刚刚创建的 IP 至此 IP 库，点击 ok 即可。

这是点击左侧菜单栏的 IP catalog ，在 User repository 中就可以看到刚刚添加用户自定义的 IP

打开 block design 添加搜索 IP 并添加，这时 IP 就成功显示在 BD 上了。

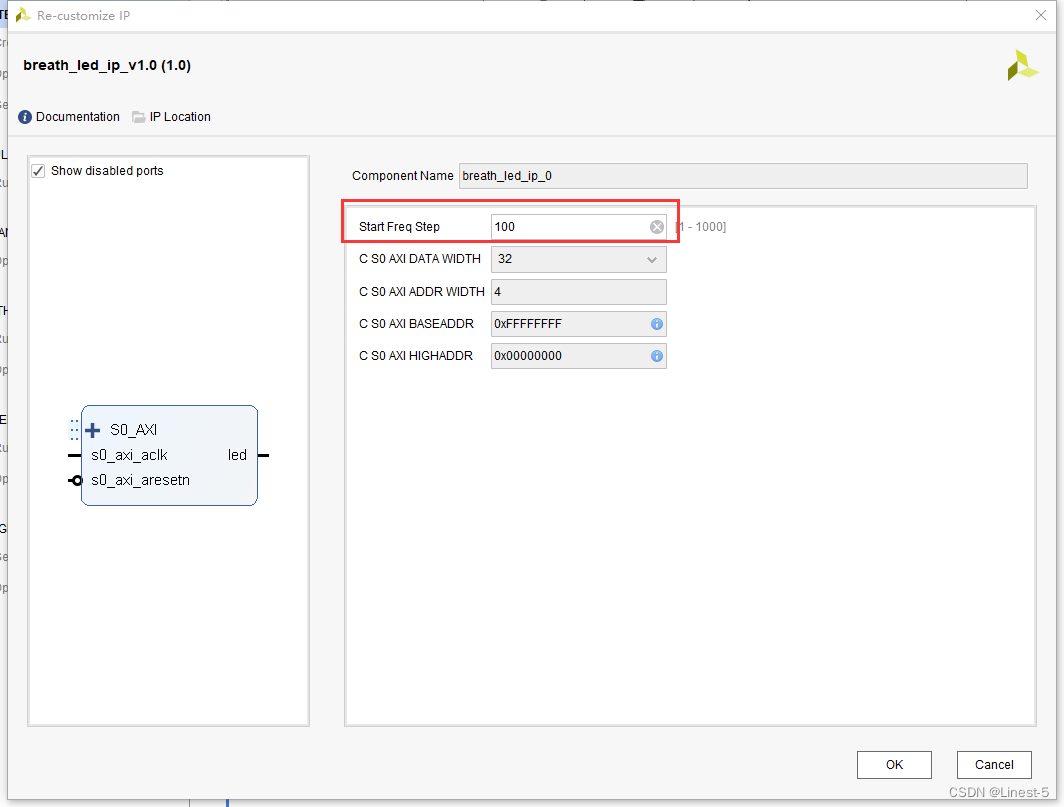

点开此 IP 就可以看到自定的参数是可以在配置界面中随意配置的。

最后点击自动连线并将输出 led 的管脚引出，效果图如下：

约束文件

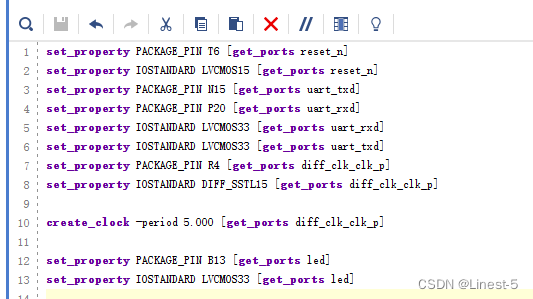

添加约束文件最后直接生成比特流即可。

软件设计（SDK部分）

进入到 SDK 的开发界面中，新建一个工程文件，命名为 breath_led，并在工程中新建一个设计文件命名为main.c。

 #include "stdio.h"
 #include "xparameters.h"
 #include "xil_printf.h"
 #include "breath_led_ip.h"
 #include "xil_io.h"
 #include "sleep.h"
 #define LED_IP_BASEADDR XPAR_BREATH_LED_IP_0_S0_AXI_BASEADDR //LED IP 基地址
 #define LED_IP_REG0 BREATH_LED_IP_S0_AXI_SLV_REG0_OFFSET //LED IP 寄存器地址 0
 #define LED_IP_REG1 BREATH_LED_IP_S0_AXI_SLV_REG1_OFFSET //LED IP 寄存器地址 1

 //main 函数
 int main()
 {
 int freq_flag; //定义频率状态，用于循环改变呼吸灯的呼吸频率
 int led_state; //定义 LED 灯的状态

 xil_printf("LED User IP Test!\n");
 while(1){
 //根据 freq_flag 的标志位,切换呼吸灯的频率
 if(freq_flag == 0){
 BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR,LED_IP_REG1,0x800000ef);
 freq_flag = 1;
 }
 else{
 BREATH_LED_IP_mWriteReg(LED_IP_BASEADDR,LED_IP_REG1,0x8000002f);
 freq_flag = 0;
 }
 //获取 LED 当前开关状态 1:打开 0:关闭
 led_state = BREATH_LED_IP_mReadReg(LED_IP_BASEADDR,LED_IP_REG0);
 //如果开关关闭,打开呼吸灯
 if(led_state == 0){
 BREATH_LED_IP_mWriteReg (LED_IP_BASEADDR, LED_IP_REG0, 1);
 xil_printf("Breath LED ON\n");
 }
 sleep(5);
 //获取 LED 当前开关状态 1:打开 0:关闭
 led_state = BREATH_LED_IP_mReadReg(LED_IP_BASEADDR,LED_IP_REG0);
 //如果开关打开,关闭呼吸灯
 if(led_state == 1){
 BREATH_LED_IP_mWriteReg (LED_IP_BASEADDR, LED_IP_REG0, 0);
 xil_printf("Breath LED OFF\n");
 }
 sleep(1);
 }
 }
//代码来自正点原子

最后点击 run，就可以看到板子的 led 等呈现呼吸灯的效果
