【单片机】【数码管】数码管显示

1. 数码管的显示器及其接口

单片机系统中 常用的显示器有： 发光二极管LED显示器、液晶LCD显示器、TFT液晶显示器。本文主要是关于LED显示器的说明。

LED显示器有两种显示结构：段显示（7段、米字型等）和点阵显示（5x8、8x8点阵等）。

LED数码管根据接法可以分为共阴和共阳。

如下图中，左边是共阴接法，右边是共阳接法。共阴表示8个led的阴极接到一起，共阳是8个led的阳极接到一起。

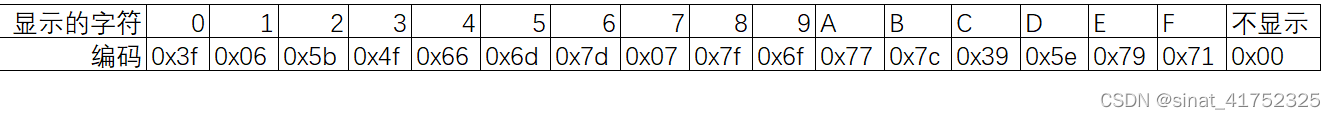

显示数字或字符时需要编码。如果是共阴接法，那么a/b/c/d/e/f/g/dp为高电平时对应的led就会亮，编码0~F分别是：

2. 数码管静态显示原理

LED显示器工作方式有两种：静态显示方式和动态显示方式。静态显示的特点是每个数码管的段选必须接一个8位数据线来保持显示的字形码。当送入依次字形码后，显示字形可一直保持，知道送入新字形码为止，这种方法的优点是占用CPU时间少，显示便于监测和控制。缺点是硬件电路比较复杂，成本较高。

3. 数码管原理图

如下是普中51-单核-A2板子上的数码管模块原理图，可以看到，右上有8个数码管用来显示字符，这8个数码管一端分别与LED1~LED8连接，另一端与P0口连接，所以通过控制P0口来显示我们需要的字符；LED1~LED8通过74HC138译码器与P2^2、P2^3、P2^4连接，这三个IO口控制是哪一个LED可以显示。

静态数码管显示，第一个数码管显示字符F

sbit P22 = P2^2;
sbit P23 = P2^3;
sbit P24 = P2^4;
#define LCD P0

typedef unsigned char u8;

// code保存数据到寄存器中
u8 code segment[] = {0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f,
0x77,0x7c,0x39,0x5e,0x79,0x71};

void show_LCD_static()
{
	// LED1显示字符F
	P22 = 1;
	P23 = 1;
	P24 = 1;
	P0 =  segment[15];
	while(1){}
}

显示结果：

动态数码管显示，从第一个数码管开始依次显示0，1，2，3，4，5，6，7

#include "LCD.h"
#include "reg51.h"
#include "delay.h"

sbit P22 = P2^2;
sbit P23 = P2^3;
sbit P24 = P2^4;
#define LCD P0

typedef unsigned char u8;

// code保存数据到寄存器中
u8 code segment[] = {0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f,
0x77,0x7c,0x39,0x5e,0x79,0x71};

void show_P0_0()
{
	u8 i;
	for(i=0;i<8;i++)
	{
		switch(i)
		{
			case 0:
				P22 = 1; P23 = 1; P24 = 1; break;
			case 1:
				P22 = 0; P23 = 1; P24 = 1; break;
			case 2:
				P22 = 1; P23 = 0; P24 = 1; break;
			case 3:
				P22 = 0; P23 = 0; P24 = 1; break;
			case 4:
				P22 = 1; P23 = 1; P24 = 0; break;
			case 5:
				P22 = 0; P23 = 1; P24 = 0; break;
			case 6:
				P22 = 1; P23 = 0; P24 = 0; break;
			case 7:
				P22 = 0; P23 = 0; P24 = 0; break;
		}
		P0 = segment[i];
		delay_ms(500);  // delay.h中的延时函数
		P0 = 0;

	}
}

显示结果：

上图的连接中左边的数码管1对应的是74HC138的15pin，即Y0，也就是74HC138的ABC都是0的时候输出对应的是Y0，正好对应的是代码中P22=P23=P24=0时，显示7.
