DHCP原理与配置

目录

一、DHCP

二、DHCP 租约过程

三、CentOS7.6+eNSP+Win10部署DHCP综合实验

一、虚拟机CentOS7.6设置

二、配置ensp

三、物理机网卡配置

四、测试PC1、 PC2、PC3获取IP

总结：

---

---

一、DHCP

1、DHCP：动态主机配置协议

2、由lnternet工作任务小组设计开发

3、专门用于为TCP/IP网络中的计算机自动分配TCP/IP参数的协议

4、①减少管理员的工作量

      ②避免输入错误的可能

      ③避免IP地址冲突

      ④当更改lP地址段时，不需要重新配置每个用户的IP地址

      ⑤提高了IP地址的利用率

      ⑥方便客户端的配置

5、DHCP的分配方式

      ①自动分配：分配到一个IP地址后永久使用

      ②手动分配（基于MAC地址）：由DHCP服务器管理员专门指定IP地址

      ③动态分配：使用完后释放该IP，供其它客户机使用

二、DHCP 租约过程

DHCP是 c/s架构，DHCP 服务端和客户端需要保持通信，DHCP基于UDP协议，双方都有可能会主动向对方发起通信，因此双方都需要监听端口。

Server端:DHCP Server(运行dhcp服务)  UDP 服务:监听端口67 (bootps)

client端:DHCP Client(运行dhcp程序)UDP 服务:监听瑞口68 bootpc)

一、租约过程：客户机从DHCP服务器获得IP地址的过程称为DHCP的租约过程

租约的四个步骤：

 这四个报文的发送方式：①华为设备：2个广播，2个单播

                                         ②其他设备：全广播

第一步：客户机请求IP地址

            当一个DHCP客户机接入到一个网络环境时，其网卡就会发出一个广播来查看是否有DHCP服务器，DHCP客户机便会以广播方式发送DHCP Discover发现信息来寻找DHCP服务器。

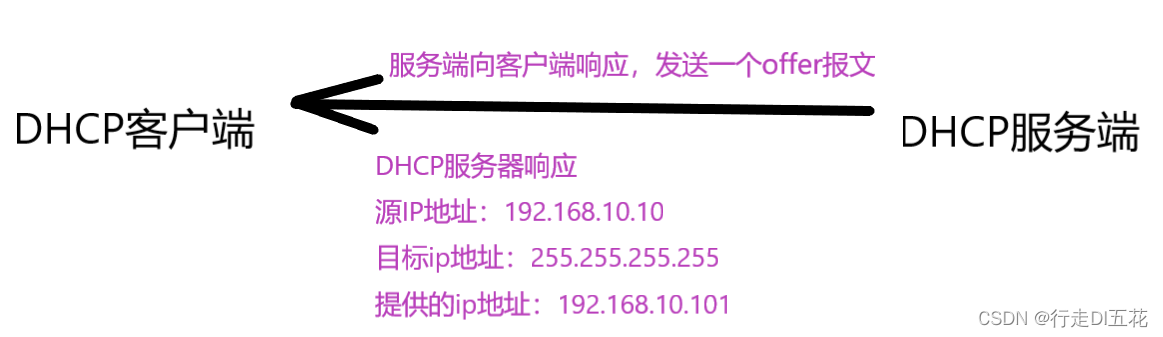

第二步:服务器响应

           DHCP服务端收到discover报文以后，会查看自己的IP地址池中查找是否有合法的IP地址提供给客户端，如果有，DHCP此时会将此IP地址做上标记，加入到offer的报文中，发送给客户端



第三步： 客户端选择IP地址

            客户端在offer消息中提取了IP地址，发送request报文，确认我将使用该地址，请保留，该地址不可以再分配给他机

第四步：客户机选择IP地址

            服务器收到request后发送ACK向客户机广播成功确认，该消息包含IP地址的有效租约和其他可配置的信息

二、更新租约：当DHCP服务器向客户机出租的IP地址租期达到50%时，就需要更新租约

                        客户机直接向提供租约的服务器发送DHCP Request包，要求更新现有的地址租约

三、CentOS7.6+eNSP+Win10部署DHCP综合实验

一、虚拟机CentOS7.6设置

1、将虚拟机的网络模式修改为仅主机模式使用 VMnet1

2、查看虚拟机的虚拟网络编辑器：查看ip网段:192.168.68.0，取消DHCP功能。

3、配置网卡文件：vim /etc/sysconfig/network-scripts/ifcfg-ens33

4、安装dhcp(先把网络模式设置为桥接模式，连接外网，进行dhcp安装)

5、进入dhcpd.conf 进行配置

①进入dhcpd.conf

 ② 文件中没有内容，只提供了样本文件，并提供了位置

③ 把样本文件复制到  /etc/dhcp/下，并修改名字为dhcpd.conf 对原文件进行覆盖。

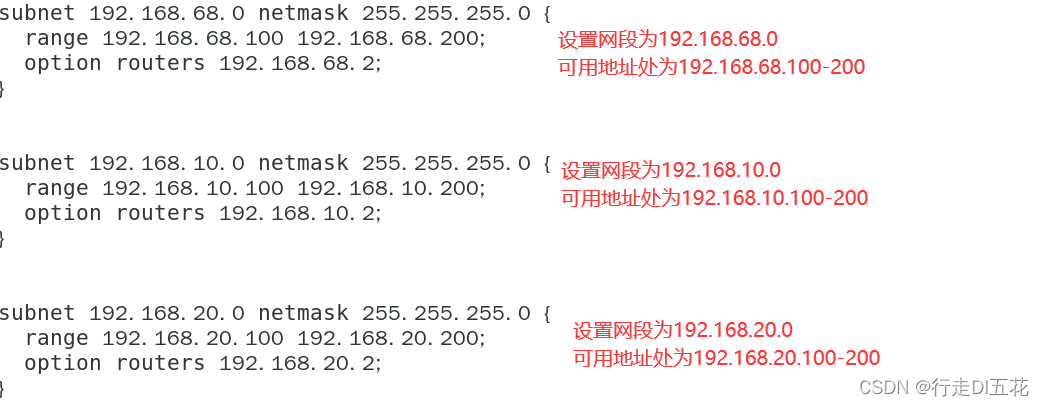

④ 进行dhcp地址池配置  vim /etc/dhcp/dhcpd.conf   在文件中找空白位置进行插入下面编辑的内容。三个网段

⑤配置两条路由

二、配置ensp

1、查看拓扑图

2、配置cloud3



3、配置LSW2

配置过程：

<Huawei>sys
[Huawei]us co 0
[Huawei-ui-console0]i 0 0
[Huawei-ui-console0]q

[Huawei]v b 10 20 100                              新增vlan10 20 100

[Huawei]int e0/0/1                                     进入接口e0/0/1
[Huawei-Ethernet0/0/1]p l t                       设置接口为trunk
[Huawei-Ethernet0/0/1]p t a v a                允许所有vlan 通过

[Huawei]int e0/0/2                                     进入接口e0/0/2
[Huawei-Ethernet0/0/2]p l a                      设置接口为access
[Huawei-Ethernet0/0/2]p d v 10                允许所有vlan10 通过

[Huawei-Ethernet0/0/3]p l a                      设置接口为access
[Huawei-Ethernet0/0/3]p d v 20                 允许所有vlan20 通过

[Huawei-Ethernet0/0/3]int e0/0/4               进入接口e0/0/4
[Huawei-Ethernet0/0/4]p l a                       设置接口为access
[Huawei-Ethernet0/0/4]p d v 100               允许所有vlan100 通过

[Huawei-Ethernet0/0/4]int e0/0/5               进入接口e0/0/5
[Huawei-Ethernet0/0/5]p l a                       设置接口为access
[Huawei-Ethernet0/0/5]p d v 100               允许所有vlan100 通过

配置结果：

4、配置LSW1

配置过程：

SW1配置
<Huawei>sys
[Huawei]us co 0
[Huawei-ui-console0]i 0 0
[Huawei-ui-console0]q

[Huawei]v b 10 20 100                               新增vlan10 20 100
[Huawei]int g0/0/1                                      进入接口g0/0/1
[Huawei-GigabitEthernet0/0/1]p l t             设置端口为trunk模式
[Huawei-GigabitEthernet0/0/1]p t a v a      允许所有vlan 通过

[Huawei]int Vlanif 10                                   进入虚拟接口Vlanif 10
[Huawei-Vlanif10]ip add 192.168.10.2 24   设置虚拟接口ip

[Huawei-Vlanif10]int Vlanif 20                      进入虚拟接口Vlanif 20
[Huawei-Vlanif20]ip add 192.168.20.2 24    设置虚拟接口ip

[Huawei-Vlanif20]int Vlanif 100                    进入虚拟接口Vlanif 100
[Huawei-Vlanif100]ip add 192.168.68.3 24  设置虚拟接口ip
[Huawei-Vlanif100]q
[Huawei]dhcp enable                                    开启dhcp
[Huawei]int Vlanif 10                                     进入虚拟接口Vlanif 10
[Huawei-Vlanif10]dhcp select relay              开启dhcp中继
[Huawei-Vlanif10]dhcp relay server-ip 192.168.68.10

[Huawei]int Vlanif 20                                     进入虚拟接口Vlanif 20
[Huawei-Vlanif20]dhcp select relay               开启dhcp中继
[Huawei-Vlanif20]dhcp relay server-ip 192.168.68.10

[Huawei]int Vlanif 100                                   进入虚拟接口Vlanif 100
[Huawei-Vlanif100]dhcp select relay              开启dhcp中继
[Huawei-Vlanif100]dhcp relay server-ip 192.168.68.10

配置结果：

配置dhcp 中继

三、物理机网卡配置

四、测试PC1、 PC2、PC3获取IP

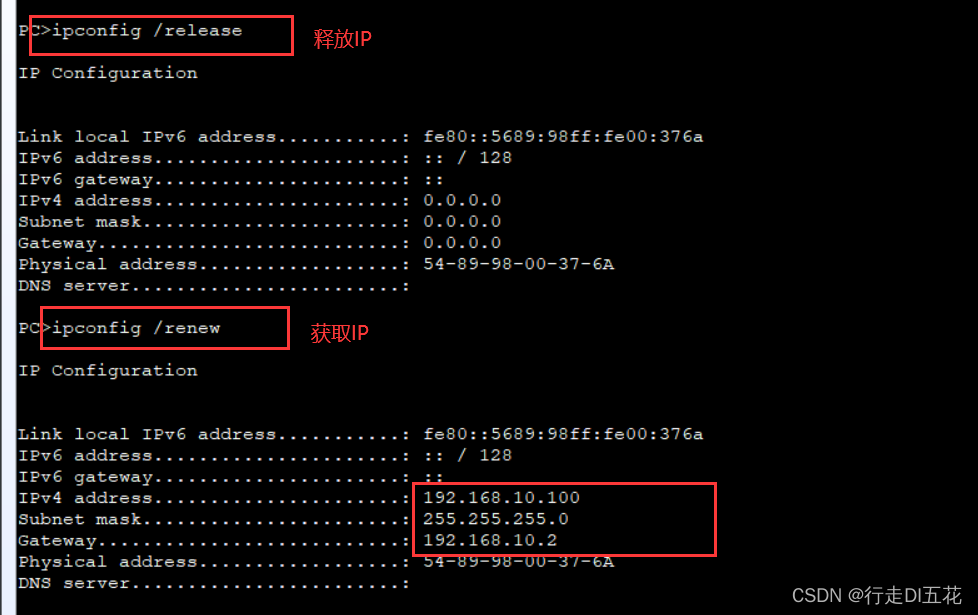

PC1   获取到192.168.10.100的地址

PC2   获取到192.168.20.100的地址

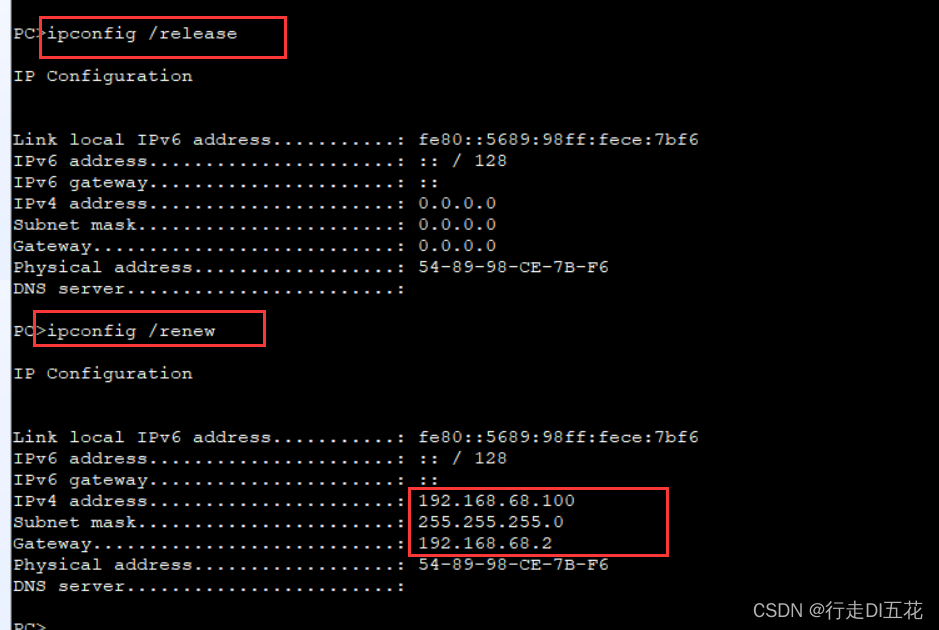

PC3   获取到192.168.68.100的地址

总结：

学习了DHCP的概念，及工作原理。进行试验操作，完成CentOS7.6+eNSP+Win10部署DHCP综合实验。
