BACnet/IP網關如何采集樓宇集中控制系統數據

BACnet是用於智能建築的通信協議，那麼BACnet/IP網關其實就是把BACnet MS/TP協議轉換成BACnet/IP協議，或者把BACnet/IP協議轉換成MQTT協議（網關自身就已經完成協議的轉換，無需編程），方便用戶做第三方的管理。那麼BACnet/IP網關如何采集樓宇集中控制系統數據的呢？

首先，協議（硬件層）采集都是要通過接485或者網口接線到網關上，網關再來把協議采集，這個協議的轉換會在網關自身完成，所以需要配置網關的參數。先配置串口或者網口的數據。

比如，Modbus TCP 設備的設備 ID 在數據點配置框配置如下：

 底層采集的設備配置好後，就設置上行的配置參數（即數據服務部分），比如，BL103 網關作為 BACnet/IP 服務器對外提供數據。因為各種協議的數據屬性不 同，統一以 AV 和 BV 兩種對象屬性為當前值對外提供數據。對象實例是配置軟件上數據點頁面映射地址項的 Modbus 地址。

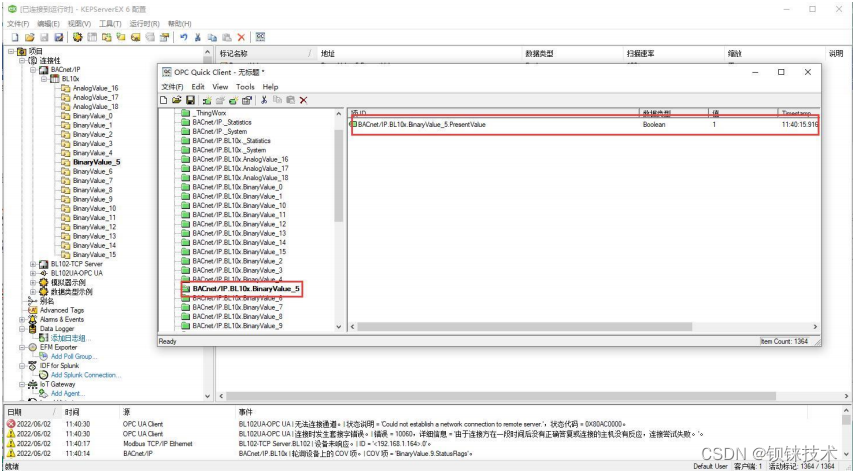

 最後檢驗下數據的完成，用 KEPServerEX 6 查看和下發數據，根據配置軟件上端口和設備 ID 填寫 UDP 端口和本地實例，建好後可以通過發現設備添加設備，也可以自己添加設備，標記可以自動導入，也可以自己創建，數據統 一以 AV 和 BV 兩種對象屬性為當前值對外提供數據。對象實例是配置軟件上數據點頁面映射地址項的 Modbus 地址。
