GAMES101复习：着色（Shading）、渲染管线

In this course：The process of applying a material to an object.

目录

0. 光照模型中的一些基本定义：法线、光线、视线、表面参数

0.1 shading ≠ shadow

1.Blinn-Phong 反射模型（经验模型）：Ambient+Diffuse+Specular

1.1 Diffuse Reflection（漫反射）

1.1.1 从各个方向看颜色相同

1.1.2 光本质是能量，与接受面大小有关(Lambert's cosine law)

1.1.3 Lamberian (Diffuse)Shading：与视线方向无关

1.2 Specular Term（高光） （Blinn-Phong）

1.2.1 视线与反射向量夹角越小亮度越大

1.2.2 半程向量：将视线与反射向量夹角 转换为 法线与半程向量的夹角

1.2.3 cos指数p

1.3 Ambient Term（环境光）：constant

2.Shading Frequencies(着色频率)

3.渲染管线（Real-time Rendering）

4.纹理映射：不同点不同位置有不同的属性

---

0. 光照模型中的一些基本定义：法线、光线、视线、表面参数

在某一个特定的点上着色：

0.1 shading ≠ shadow

1.Blinn-Phong 反射模型（经验模型）：Ambient+Diffuse+Specular

1.1 Diffuse Reflection（漫反射）

1.1.1 从各个方向看颜色相同

1.1.2 光本质是能量，与接受面大小有关(Lambert's cosine law)

1.1.3 Lamberian (Diffuse)Shading：与视线方向无关

1.2 Specular Term（高光） （Blinn-Phong）

1.系数（高光颜色）、光能量吸收

2.反射向量的计算比半程向量计算量大很多

3.指数p，决定视线与半程向量角度大小影响的亮度

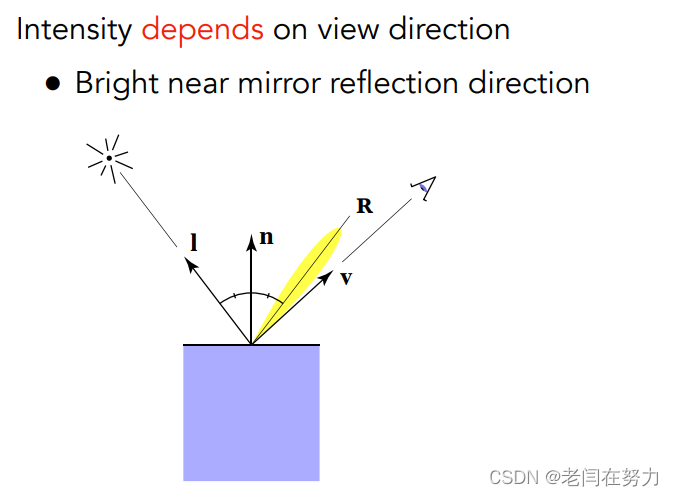

1.2.1 视线与反射向量夹角越小亮度越大

1.2.2 半程向量：将视线与反射向量夹角 转换为 法线与半程向量的夹角

1.2.3 cos指数p



1.3 Ambient Term（环境光）：constant

1.跟实际光照方向没什么关系

2.跟视线方向没什么关系

基本上是一个常数，保证任何一个地方不是黑的

2.Shading Frequencies(着色频率)

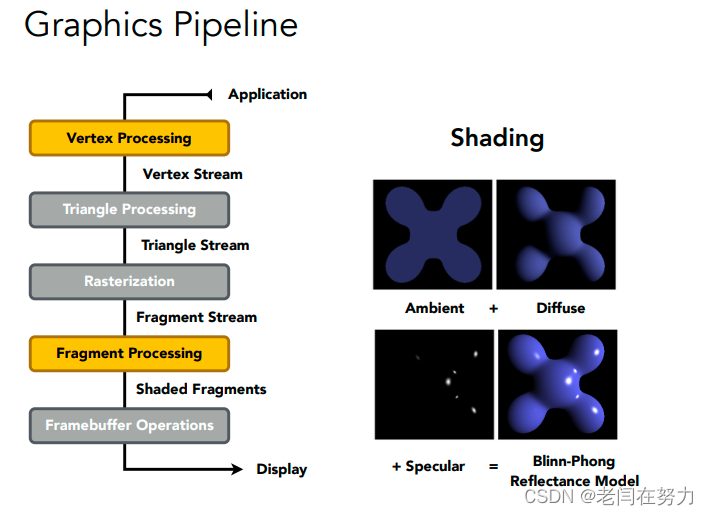

3.渲染管线（Real-time Rendering）

也可以看这篇博客：计算机图形学：渲染管线_老闫在努力的博客-CSDN博客

1.输入一堆空间中的点

2.三维空间中的点投影到二维平面上

3.这些点会形成三角形

4.但屏幕是离散的，所以要对其进行光栅化，并做一些深度测试

5.对像素着色





现代计算机图形学允许顶点和像素部分是可编程的

4.纹理映射：不同点不同位置有不同的属性

希望有一种方法，能够定义物体中某一个点的属性，不同位置有不同的属性

在纹理上定义一个坐标系，称为UV坐标系，其中一般定义

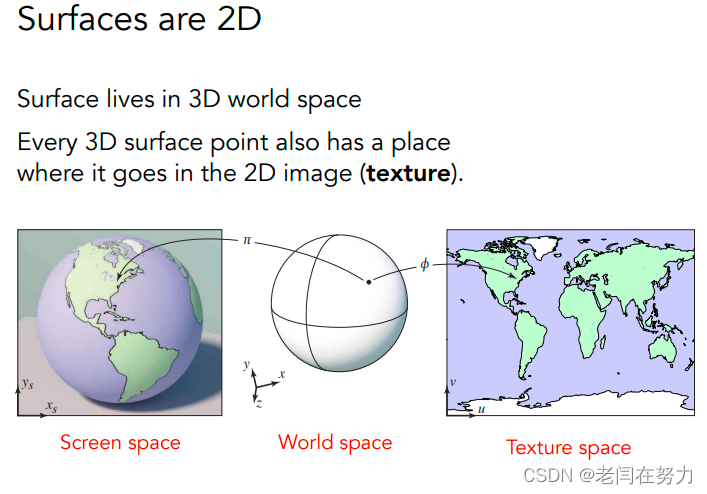

三维表面上的点，实际上展开就是一张二维平面图：
