ACL 配置实例学习记录

ACL 配置实例

访问控制列表 (ACL) 是一种基于包过滤的访问控制技术，它可以根据设定的条件对接口上的数据包进行过滤，允许其通过或丢弃。访问控制列表被广泛地应用于路由器和三层交换机，借助于访问控制列表，可以有效地控制用户对网络的访问，从而最大程度地保障网络安全。

具体了解 ACL 请参考：什么是ACL

---

---

1、实验目标

掌握 ACL 的配置方法；在交换机或路由器上利用 ACL 实现包过滤，禁止 PC1 访问 Server ，允许 PC2 访问 Server 。

---

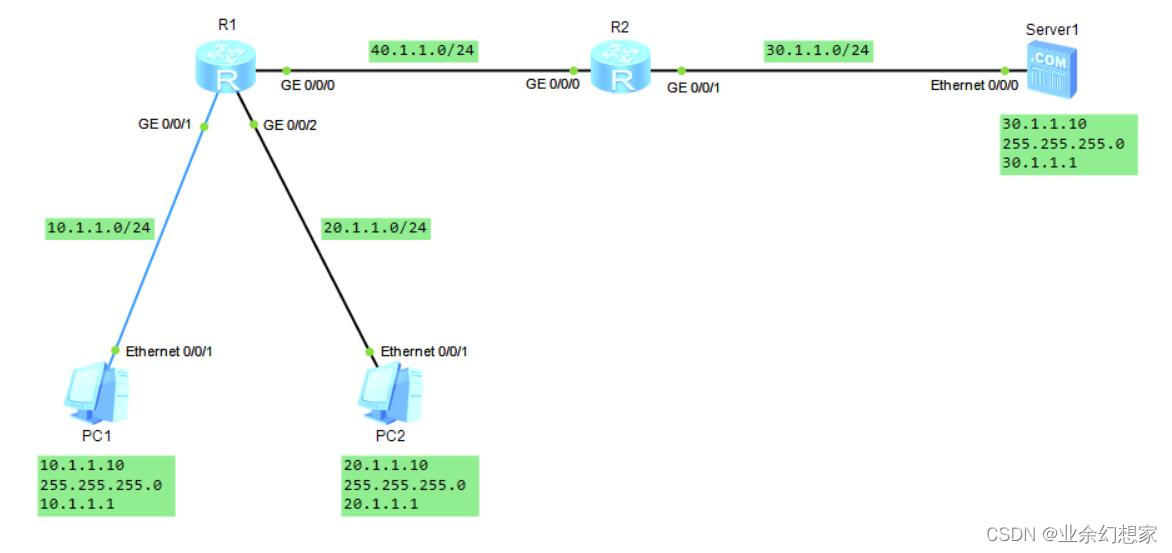

2、网络拓扑图

注：PC 和 Server 的IP地址、子网掩码及网关，点击 PC 或 Server 进入自行配置

---

3、配置步骤

（1）按拓扑图配置端口 IP 地址

R1：

<Huawei>system-view  //进入系统视图
[Huawei]sysname R1  //重命名设备
[R1]interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1]ip address 10.1.1.1 24  //配置端口 IP 地址
[R1-GigabitEthernet0/0/1]quit
[R1]interface GigabitEthernet0/0/2
[R1-GigabitEthernet0/0/2]ip address 20.1.1.1 24  //配置端口 IP 地址
[R1-GigabitEthernet0/0/2]quit
[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]ip address 40.1.1.1 24  //配置端口 IP 地址
[R1-GigabitEthernet0/0/0]quit

R2：

<Huawei>system-view  //进入系统视图
[Huawei]sysname R2  //重命名设备
[R2]interface GigabitEthernet0/0/0
[R2-GigabitEthernet0/0/0]ip address 40.1.1.2 24  //配置端口 IP 地址
[R2-GigabitEthernet0/0/0]quit
[R2]interface GigabitEthernet0/0/1
[R2-GigabitEthernet0/0/1]ip address 30.1.1.1 24  //配置端口 IP 地址
[R2-GigabitEthernet0/0/1]quit

（2）配置路由实现全网路由可通达

可以采用静态路由、RIP、OSPF等

采用静态路由具体请参考 静态路由配置实例学习记录
采用 RIP 路由具体请参考 RIP 配置实例学习记录
采用 OSPF 路由具体请参考 OSPF 单区域配置实例学习记录 或 OSPF 多区域配置实例学习记录

a、配置路由操作如下：

本次实例选用 RIP 路由

R1：

[R1]rip 1  //启动 RIP
[R1-rip-1]version 2  //指定全局RIP版本
[R1-rip-1]network 10.0.0.0  //在指定网段使能RIP
[R1-rip-1]network 20.0.0.0  //在指定网段使能RIP
[R1-rip-1]network 40.0.0.0  //在指定网段使能RIP
[R1-rip-1]quit

R2：

[R2]rip 1  //启动 RIP
[R2-rip-1]version 2  //指定全局RIP版本
[R2-rip-1]network 40.0.0.0  //在指定网段使能RIP
[R2-rip-1]network 30.0.0.0  //在指定网段使能RIP
[R2-rip-1]quit

b、检查联通性

用 PC1 去 ping PC2 和 Server1 的 IP 地址，发现都可以通

用 PC2 去 ping PC1 和 Server1 的 IP 地址，发现都可以通

（3）在 R1 上配置 ACL 并作用于端口

[R1]acl number 3000  //配置 ACL 策略
[R1-acl-adv-3000]rule 10 permit ip source 10.1.1.10 0.0.0.255 destination 30.1.1.10 0.0.0.255  //允许 10.1.1.10 （PC1） 访问 30.1.1.10 (Server1)，地址掩码使用反掩码
[R1-acl-adv-3000]rule 20 deny ip source 20.1.1.10 0.0.0.255 destination 30.1.1.10 0.0.0.255  //限制 20.1.1.10 （PC2） 访问 30.1.1.10 (Server1)，地址掩码使用反掩码
[R1-acl-adv-3000]quit
[R1]interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0]traffic-filter outbound acl 3000  //将策略应用在本端口上
[R1-GigabitEthernet0/0/0]quit

---

4、测试

用 PC1 去 ping Server1 的 IP 地址，发现还是可以通的

用 PC2 去 ping Server1 的 IP 地址，就发现已经不通了

---

5、小结

访问控制列表 (ACL) 分类：

ACL 类型	适用的IP版本	规则定义描述	编号范围
基本ACL	IPv4	仅使用报文的源IP地址、分片信息和生效时间段信息来定义规则。	2000～2999
高级ACL	IPv4	既可使用IPv4报文的源IP地址，也可使用目的IP地址、IP协议类型、ICMP类型、TCP源/目的端口、UDP源/目的端口号、生效时间段等来定义规则。	3000～3999
二层ACL	IPv4&IPv6	使用报文的以太网帧头信息来定义规则，如根据源MAC（Media Access Control）地址、目的MAC地址、二层协议类型等。	4000～4999
用户自定义ACL	IPv4&IPv6	使用报文头、偏移位置、字符串掩码和用户自定义字符串来定义规则，即以报文头为基准，指定从报文的第几个字节开始与字符串掩码进行“与”操作，并将提取出的字符串与用户自定义的字符串进行比较，从而过滤出相匹配的报文。	5000～5999
用户ACL	IPv4	既可使用IPv4报文的源IP地址，也可使用目的IP地址、IP协议类型、ICMP类型、TCP源端口/目的端口、UDP源端口/目的端口号等来定义规则。	6000～6031
基本ACL6	IPv6	可使用IPv6报文的源IPv6地址、分片信息和生效时间段来定义规则。	2000～2999
高级ACL6	IPv6	可以使用IPv6报文的源IPv6地址、目的IPv6地址、IPv6协议类型、ICMPv6类型、TCP源/目的端口、UDP源/目的端口号、生效时间段等来定义规则。	3000～3999

访问控制列表 (ACL) 功能：
（1）限制网络流量、提高网络性能。例如，ACL可以根据数据包的协议，指定这种类型的数据包具有更高的优先级，同等情况下可预先被网络设备处理。
（2）提供对通信流量的控制手段。
（3）提供网络访问的基本安全手段。
（4）在网络设备接口处，决定哪种类型的通信流量被转发、哪种类型的通信流量被阻塞。

---

文章如有错误之处，欢迎各位大佬批评指正
