ICer技能02makefile脚本自跑vcs仿真

0.前言

在win上跑過modelesim仿真的都知道，我們需要准備好兩個.v文件，然後一頓界面的操作點來點去，最後才生成波形，這對於開發者來說是相當低效的，所以今天記錄一下linux下使用makefile脚本自跑vcs仿真。

1.常用選項

對象	指令	錶示作用
vcs	-full64	支持64比特
vcs	-l 空格 文件名	創建日志文件，一般為.log文件
vcs	-f 空格 文件名	在某文件中索引要編譯的文件路徑，可以是file.list文件
vcs	-debug_all	支持調試
vcs	-timescale=1ns/1ns	時間精度
vcs	+v2k	Verilog2001架構
vcs	-sverilog	sv架構
simv	-l	仿真日志
simv	-gui	開啟界面
dve	-vpd 空格 文件名	打開波形文件，一般在最後加個&錶示後臺運行

2.准備工作

下面直接開始從零寫一個簡單的makefile脚本來自動化操作vcs仿真，當然要有一定的linux基礎操作的知識，這個看個半小時基本命令的使用都能直接上手了，小case

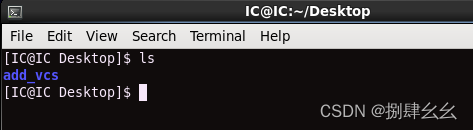

①首先我們進入終端，用ls命令看看有什麼文件

ls

②我們看到只有一個add_vcs的文件夾

③忽略這個文件夾，重新建立一個add_test的文件夾

mkdir add_test

④可以看到桌面上多了一個文件夾（當然我是在桌面這個路徑下敲的代碼）


⑤進入add_test文件夾下的路徑

cd ./add_test/

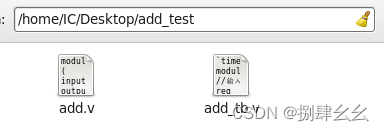

⑥創建兩個文件：add.v add_tb.v

touch add.v
touch add_tb.v

⑦使用gvim編輯器編寫兩個.v文件，代碼如下

• add.v

   module add
   (
   	input		a,b,c_in,
   	output		sum,c_out
   );

   assign sum = a ^ b ^ c_in;

   assign c_out = (c_in & b)|(a & b)|(a & c_in);

   endmodule


• add_tb.v 注意一定要保證仿真能結束，不然跑vcs會一直卡進程，還有就是$vcdpluson生成波形文件

   `timescale 1 ns/1 ns
   module add_tb();
   //輸入用reg
   reg          a;
   reg          b;
   reg	     c_in;
   reg	     clk;

   //輸出用wire
   wire	     sum;
   wire	     c_out;

   //時鐘周期，單比特為ns
   parameter CYCLE    = 20;

   //生成本地時鐘
   initial begin
       clk = 0;
       forever
       #(CYCLE/2)
       clk=~clk;
   end

   //信號初始化
   initial begin
   	#1
   	a    = 0;
   	b    = 0;
   	c_in = 0;
   end

   //待測試的模塊例化
   add u1
   (
   	.a	(a),
   	.b	(b),
   	.c_in   (c_in),
   	.c_out  (c_out),
   	.sum	(sum)
   );

   //其他輸入信號賦值
   always @(posedge clk)begin
   	a    = {$random}%2;
   	b    = {$random}%2;
   	c_in = {$random}%2;
   end

   initial begin
     $vcdpluson;
   end

   initial begin
     # 200 $finish;
   end

   endmodule


⑧生成file.list文件，再用ls查看是否真正生成了相應文件

find -name "*.v"> file.list

⑨使用gvim查看flie.list文件（按下gf可以跳轉，ctrl+o返回），發現是一個相對路徑集合

gvim file.list

3.makefile編寫

• vcs的仿真首先要進行編譯（com），然後是仿真（sim），再接著就是看波形（用dve看）
• 首先定義all： com sim run_dve
• 接著編寫com sim run_dve 的各個指令
• 最後加上一個clean來清除仿真生成的文件

先在add_test路徑下創建一個makefile文件進而編寫
代碼如下：

all: com sim run_dve

com:
	vcs -sverilog -debug_all -timescale=1ns/1ns -f file.list -l com.log

sim:
	./simv -l sim.log

run_dve:
	dve -vpd vcdplus.vpd &

clean:
	rm -rf *.vpd csrc *.log *.key *.vdb simv* DVE*

根據開頭的錶格可以了解各個指令的功能

4.一鍵仿真及文件清理

①回到終端，在add_test路徑下運行

make all

即可

②仿真如下圖：

③自動運行dve ，我們添加查看波形即可

④最後關閉dve界面，在終端上運行

make clean

將生成的文件全部删除，ls查看一下只剩下原本的4個文件
