无线规划设计及实施SOP

一、无线整体说明

公司无线采用信锐AC与AP进行无线组网，通过划分不同vlan，进行不同业务无线的隔离，无线网络大体结构如下

设备清单

AC型号：NAC 3.8.1.0

AP型号：信锐 NAP-3600(MU)

1.网络拓扑图

公司无线规划设计及实施SOP_信锐

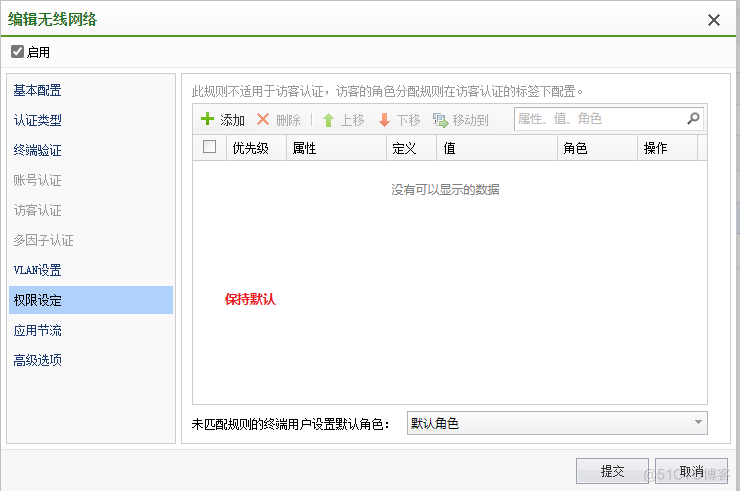

该无线根据不同的业务，划分了4个SSID，使用场景如下：

QY-NET：职员办公网络

QY-MES：生产车间无线网络，主要用于MES系统，不可上外网

QY-Guest：访客网络，与办公网络隔离，只发射于访客所在会议室内

QY-GaoZhiLou: 宿舍网络，单独线路，此处暂不介绍

此架构有如下说明：

优点：

整个网络采用传统三层组网，实施简单，并且网络结构清晰，运维简单

不足：

访客网络由于采用了集中转发，会消耗一些AC性能；访客出口直接从AC出去，可能有安全风险
未做ACL隔离，对生产与办公网络进行隔离，可以采用vlan隔离，此处未展开

2.网络IP规划设计

AP管理vlan

公司无线规划设计及实施SOP_信锐_02

SSID对应vlan 与IP

公司无线规划设计及实施SOP_信锐_03

AP规划设计模板

公司无线规划设计及实施SOP_信锐_04

二、网络配置

1.DHCP服务器配置

配置地址池

QY-NET 192.168.96.0/24 192.168.97.0/24

QY-MES 192.168.101.0/24

AP管理 192.168.114.0/24

QY-Guest 192.168.99.0/24 在AC上面配置，下文会介绍

公司无线规划设计及实施SOP_办公网络_05

公司无线规划设计及实施SOP_无线规划_06

公司无线规划设计及实施SOP_信锐_07

公司无线规划设计及实施SOP_信锐_08

公司无线规划设计及实施SOP_办公网络_09

公司无线规划设计及实施SOP_信锐_10

公司无线规划设计及实施SOP_信锐_11

公司无线规划设计及实施SOP_信锐_12

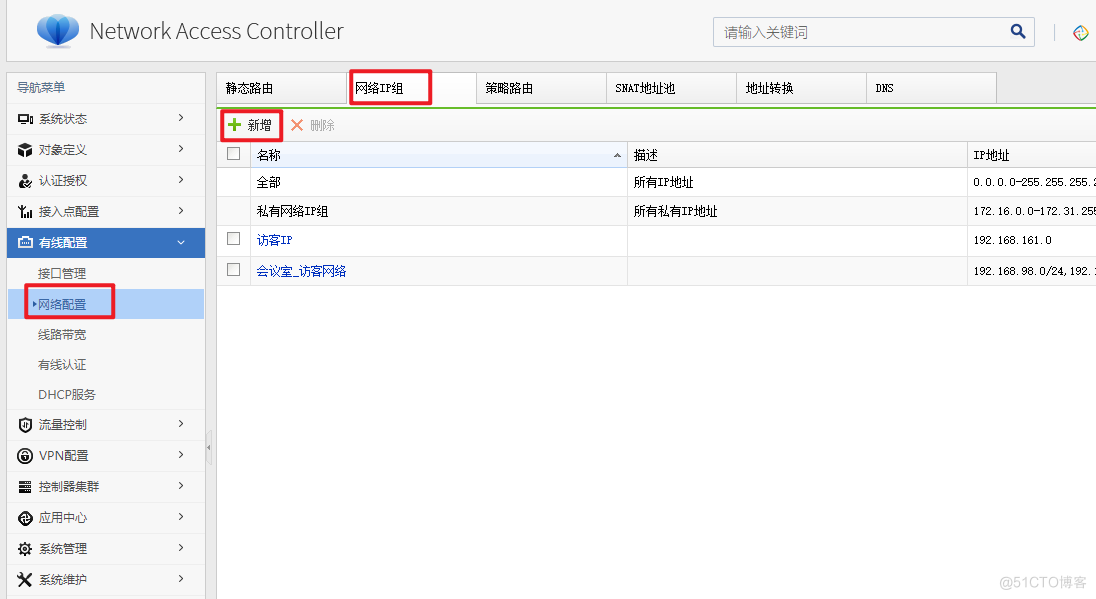

公司无线规划设计及实施SOP_访客网络_13

其他网段依次添加

2.交换机配置

2.1 核心交换机配置

#创建vlan
vlan 96 97 101 114
#创建网关与DHCP中继
#
interface Vlan-interface96
 ip address 192.168.96.1 255.255.255.0
 dhcp select relay
 dhcp relay server-address 192.168.0.164
 dhcp relay server-address 192.168.0.173
#
interface Vlan-interface97
 ip address 192.168.97.1 255.255.255.0
 dhcp select relay
 dhcp relay server-address 192.168.0.164
 dhcp relay server-address 192.168.0.173
#
interface Vlan-interface101
 ip address 192.168.101.1 255.255.255.0
 dhcp select relay
 dhcp relay server-address 192.168.0.164
 dhcp relay server-address 192.168.0.173
#
interface Vlan-interface114
 ip address 192.168.114.1 255.255.255.0
 dhcp select relay
 dhcp relay server-address 192.168.0.164
 dhcp relay server-address 192.168.0.173

#级联口放行vlan
#根据具体的级联口去修改
interface GigabitEthernet2/0/20
 port link-mode bridge
 description WYZX
 port link-type trunk
 port trunk permit vlan all
 combo enable fiber
 mvrp enable
