ArcGIS中对面状河流进行等距分段【渐变赋色、污染物扩散】

2022-06-29 12:08:00 【Gisleung】

GIS应用中，较细的河流被抽象成线，宽的河流则用面要素来表达。然而在一些业务场景中，需要对河流分段研究，并进行可视化的表达，因此有必要先对原始河流矢量数据做处理：

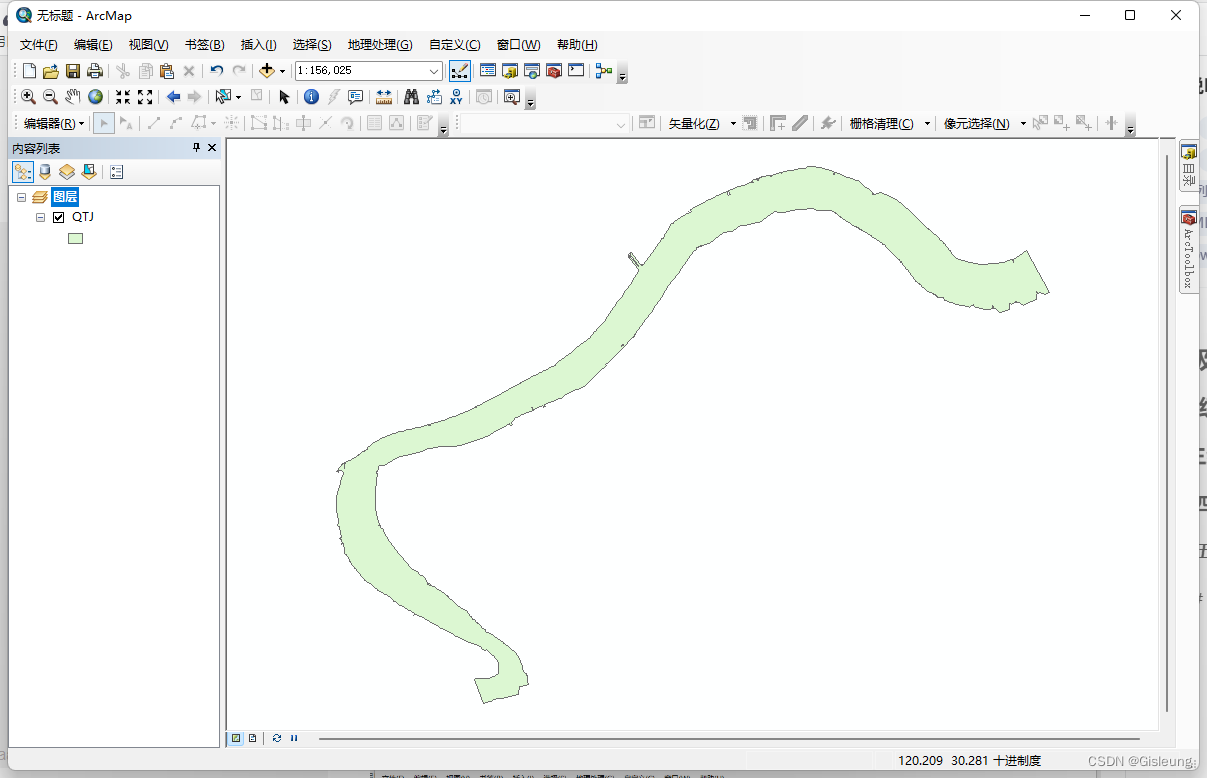

原始河流数据
在这里插入图片描述

1 提取中心线

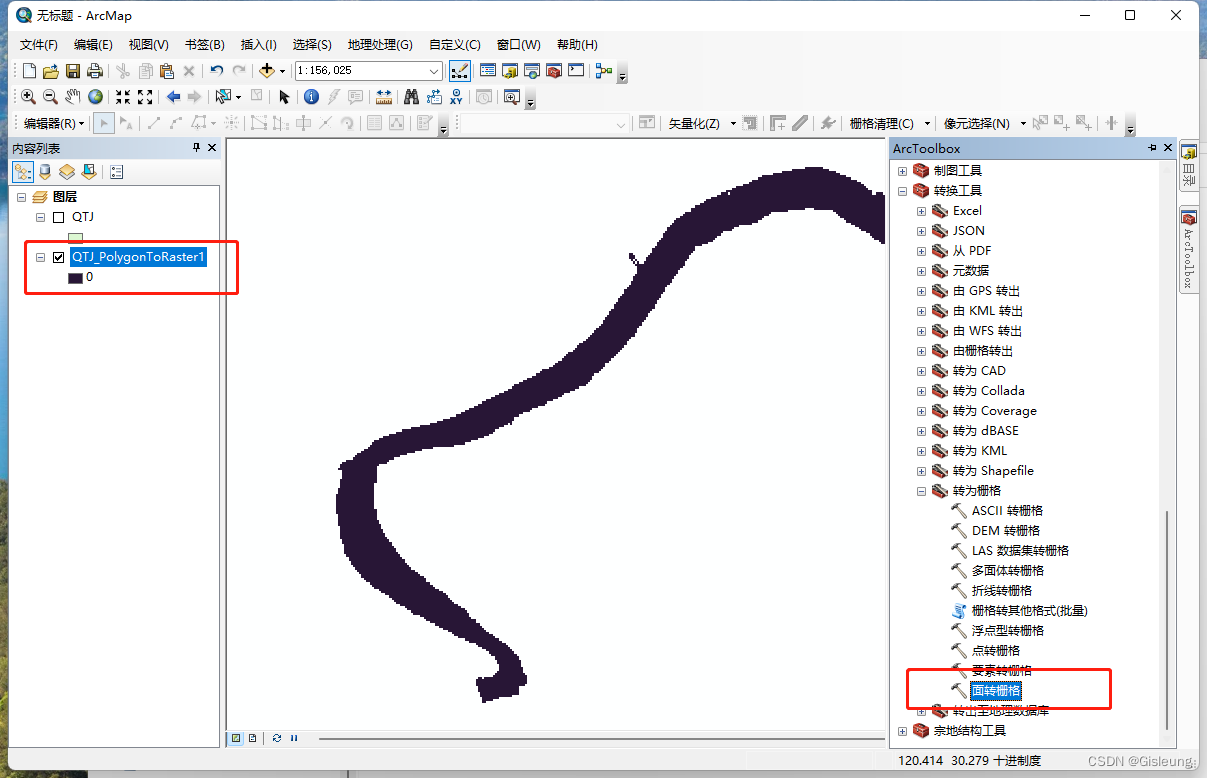

1.1 矢量转栅格

转换工具—转为栅格—要素转栅格
在这里插入图片描述

重分类
在这里插入图片描述

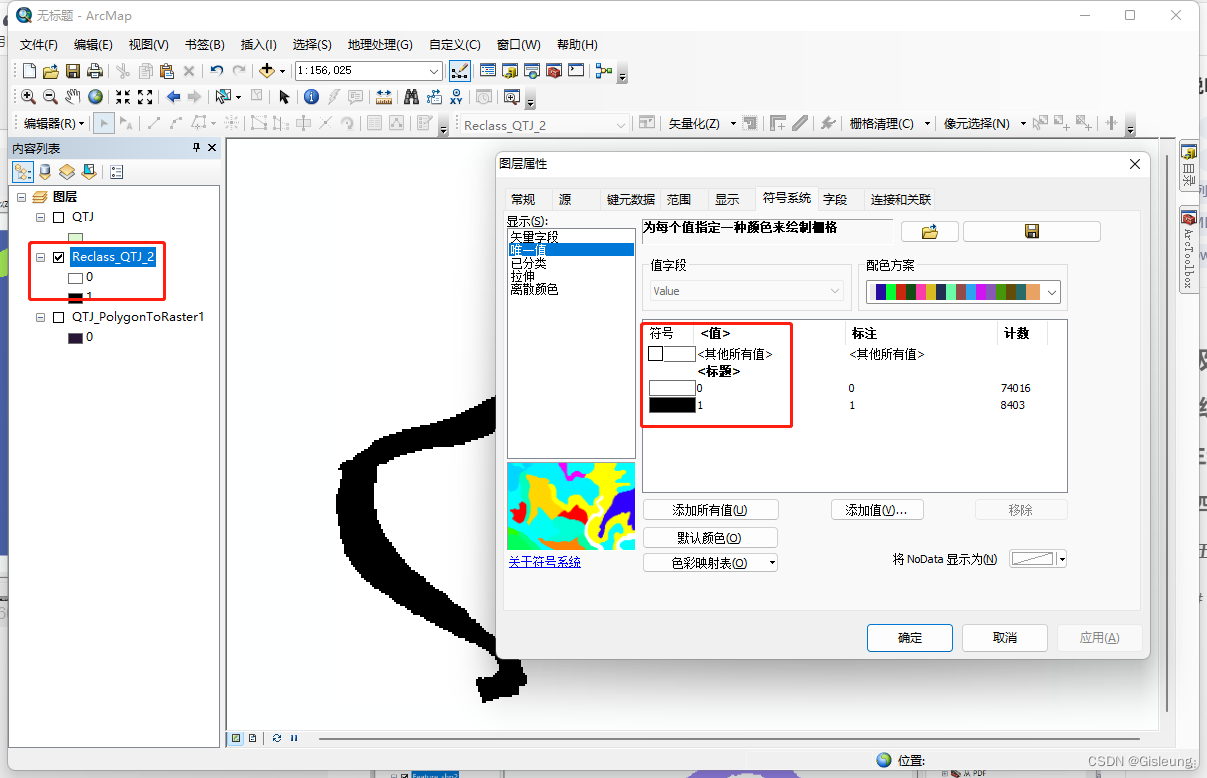

符号化
在这里插入图片描述

新建线要素，开启编辑模式，”自定义—工具条—ArcScan“开启ArcScan
在这里插入图片描述

在这里插入图片描述

1.2 提取中心线

跳过矢量化设置，选择合适的参数，然后生成要素，目标选择新建的线要素
在这里插入图片描述

在这里插入图片描述

1.3 删除中心线中多余的要素，并合并为一整条线

在这里插入图片描述

2 等距离分割中心线

选中线要素，打开”编辑器—分割“，按需分割
在这里插入图片描述

3 线转点

”“
对点按顺序编号（以备不时之需）

star= 0
def num():
  global star
  star+=1
  return star

在这里插入图片描述

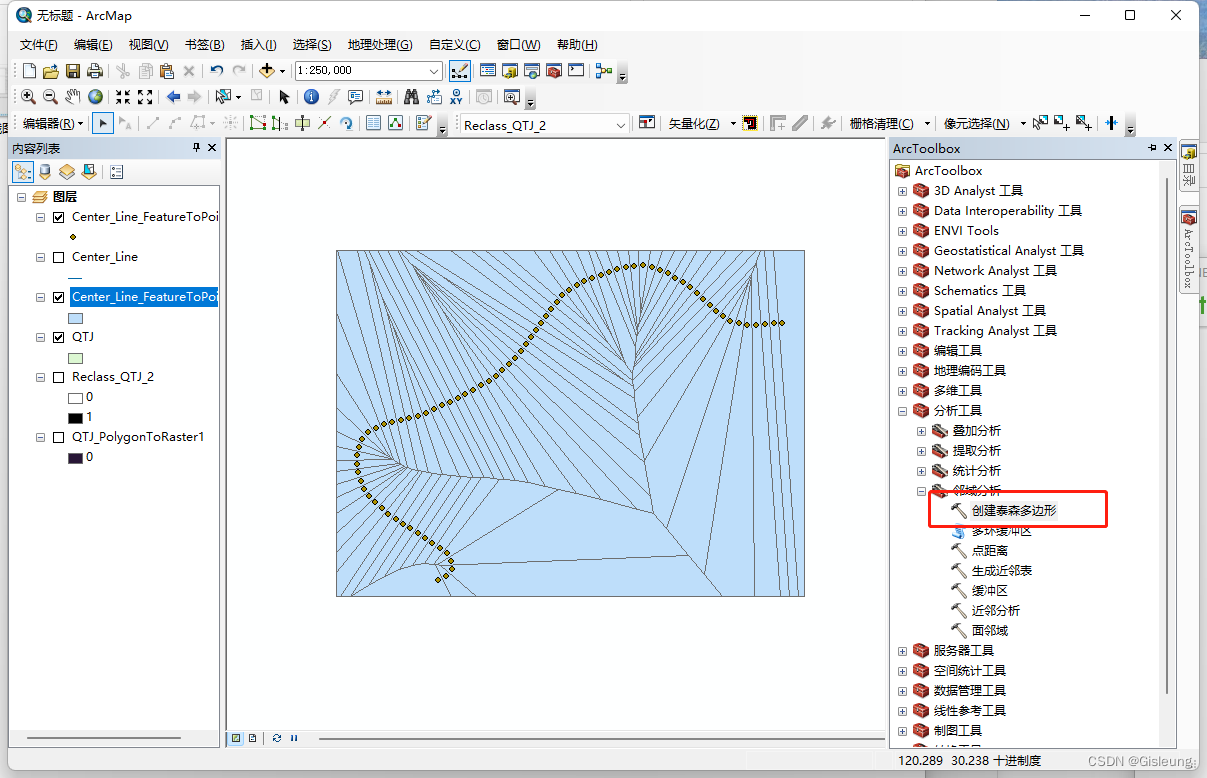

4 泰森多边形

”分析工具—领域分析—创建泰森多边形“
在这里插入图片描述

5 提取河流分段

5.1 使用河流矢量面裁剪泰森多边形

”分析工具—提取分析—裁剪“
在这里插入图片描述

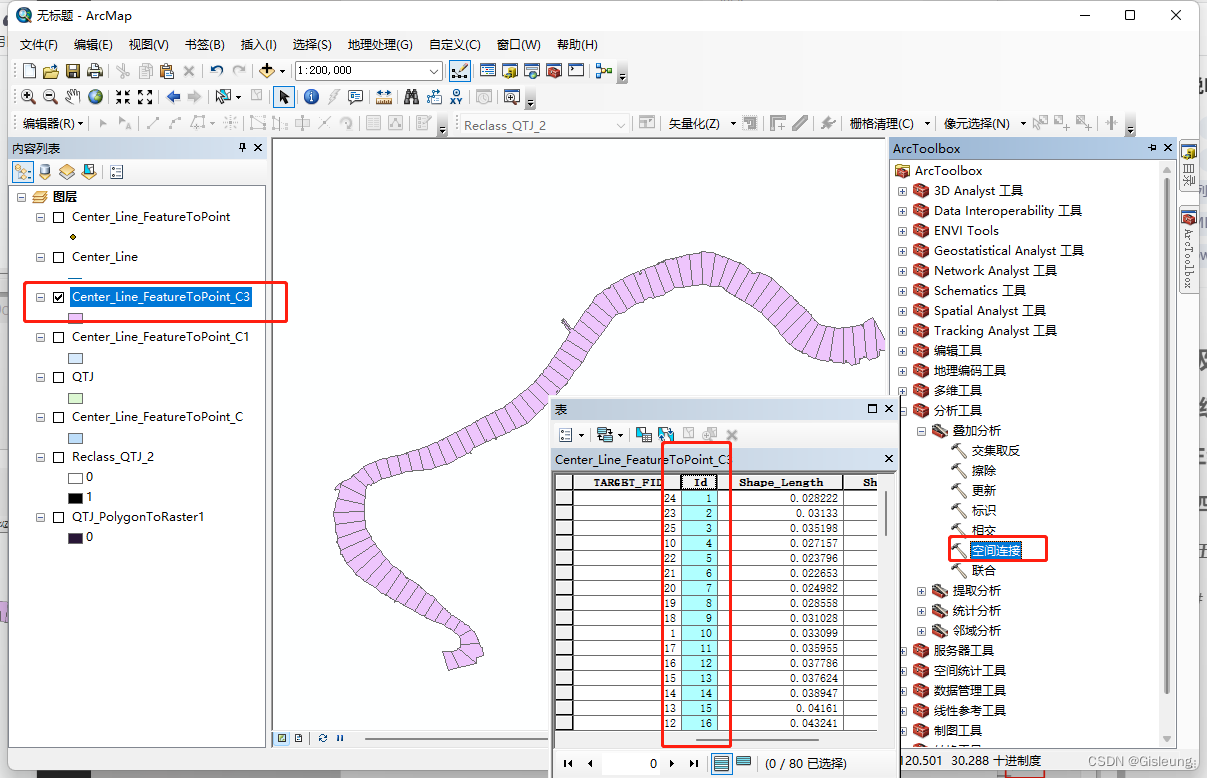

5.2 从分割点中提取编号

”分析工具—叠加分析—空间连接“
在这里插入图片描述

6 应用

渐变颜色
在这里插入图片描述

河道污染物扩散
在这里插入图片描述

https://baijiahao.baidu.com/s?id=1688687276479778308&wfr=spider&for=pc
2 等距分割线
https://blog.csdn.net/soderayer/article/details/121597741
3 线转点，并按顺序编号
https://jingyan.baidu.com/article/fc07f9899362eb12ffe519f0.html
4 泰森多边形
5 泰森多边形联合初始河流面，创建新面
6 删除多余面，空间链接赋予编号order_
