基于Matlab的开环Buck降压斩波电路Simulink仿真电路模型搭建

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

BUCK电路工作原理

Buck 变换器工作在电感电流连续模式下的工作原理如下： 开关管的导通与关断受控制电路输出的驱动脉冲控制。当控制电路脉冲输出高电平时，开关管导通，续流二极管 D 阳极电压为零，阴极电压为电压电压 Us，因此反向截止，开关上流过电流 is 流经电感 L 向负载 R 供电； 此时 L 中的电流逐渐上升，在 L 两端产生左端正右端负的自感电势阻碍电流上升，L 将电能转化为磁能存储起来。经过时间 ton 后， 控制电路脉冲为低电平，开关管关断，但 L 中的电流不能突变，这时电感 L 两端产生右端正左端负的自感电势阻碍电流下降，从而使 D 正向偏置导通，于是 L 中的电流经 D 构成回路，电流值 逐渐下降，L 中储存的磁能转化为电能释放出来供给负载 R。经过时间 toff 后，控制电路脉冲又使开关管导通，重复上述过程。滤 波电容 C 的作用是为了降低输出电压 Uo 的脉动。续流二极管 D 是必不可少的元件，若无此二极管，电路不仅不能正常工作，而且在开关管由导通变为关断时，L 两端将产生很高的自感电势从而损坏开关管。

（图片来源于互联网）

一、关于buck电路的开环仿真电路搭建

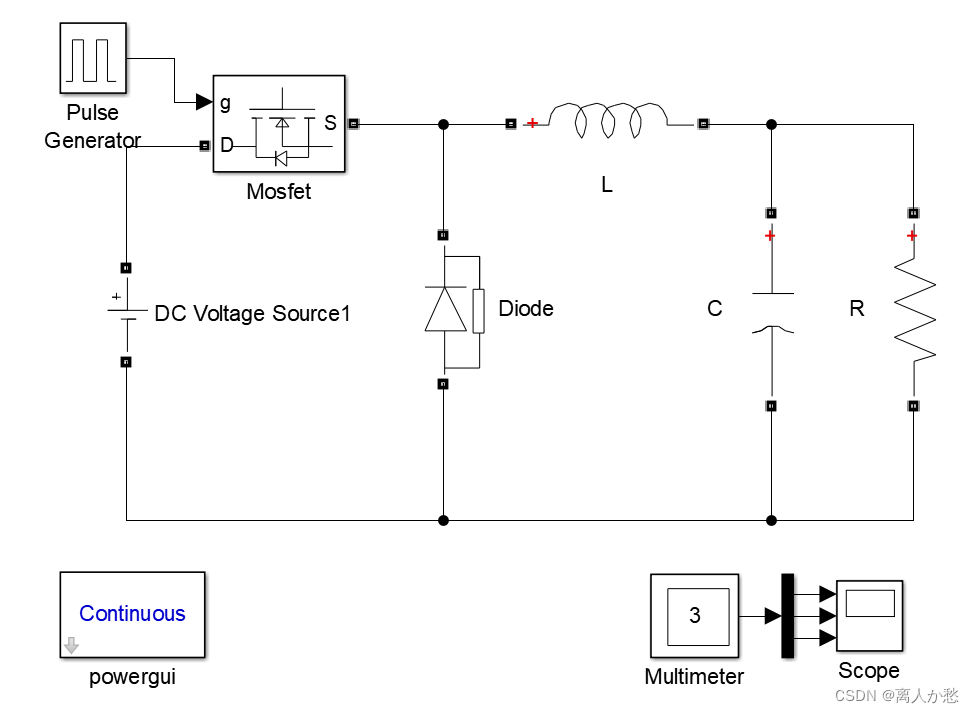

基于Matlab的Simulink仿真电路搭建。

二、参数给定

1.脉冲信号给定

这边脉冲信号给定为频率40kHz、占空比37.52%、峰值为1。

2.其他元器件参数给定

直流电源电压15v、电感5mH、电容10uF、负载电阻2.5欧；
该buck电路是输入15v输出电压5v，电流2a、纹波大小不能超过1%。

三、数据处理

1.波形纹波测量

从图中可以看出电流纹波误差大小为0.9%=（2.054-2.036）/2;

从图中可以看出电压纹波误差大小为0.06%=（5.116-5.113）/5;

2.总体波形观测

从图中可以清晰的看出系统达到稳定的时间较短，满足目标任务要求。

---

总结

以上就是今天要讲的内容，本文仅仅简单介绍了基于基于Matlab的Simulink仿真buck降压斩波电路的搭建，从而能使我们快速便捷地对buck电路进行仿真以及数据的处理。
