上次我们介绍了多层感知机(MLP)，本次将介绍深度学习领域中第二个基本的模型：卷积神经网络(CNN)。CNN在MLP之上又引入了两种新的层：卷积层和池化层。

一、简介

1.1 大脑皮层中的局部检测器和平移不变性

神经科学家 Hubel 和 Wiesel 于1962在猫的视觉皮层上面发现：

有一种简单细胞用于检测图像物体的局部特征；

另外一种复杂细胞将视网膜上向邻近的简单视网膜的输出“池化”。

按照他们的发现，构造出如下概念模型：

由此提出人工视觉系统的构建方式：

组合多个简单细胞/复杂细胞层
高层用来计算更全局、不变性更强的特征
在顶层添加分类器

从而人们建立了多个模型：

Neocognitron模型 [Fukushima 1971-1982]
卷积网络 [LeCun 1988]
HMAX模型 [Poggio 2002-2006]
fragment hierarchy模型 [Ullman 2002-2006]
HMAX模型 [Lowe 2006]

我们先简单介绍下Neocognitron模型从而了解一下卷积网络模型，后面的模型由于使用较少，本次不进行介绍。

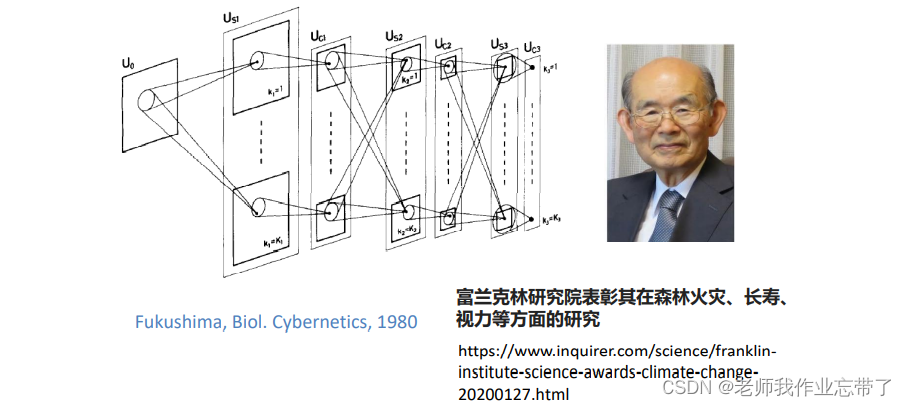

1.2 Neocognitron模型

其中U0为输入层

之后Us1为简单细胞层，用来检测物体的一些局部信息，
之后Uc1复杂细胞层对局部信息进行一些融合(池化pool)，
再之后Us2-->Uc2-->Us3-->Uc3...

我们所学的CNN结构上与这个模型基本上是一样的，主要的区别是：该模型提出时，还没有后向传播算法(BP)或BP还没有被重视。

1.3 卷积神经网络(Convolutional neural network, CNN)

如图：

其中32*32的矩阵(如图片A)是输入层，
之后C1卷积层对应简单细胞层
输出 $y_{i}=f(\sum_{\Omega }^{}w_{j}x_{j}+b)$ 其中 $\Omega$ 是窗口大小，f 是 sigmoid 函数，w和b是卷积层参数。
之后S2层下采样(池化)对应复杂细胞层
输出 $y_{i}=f(\frac{1}{|\Omega |}\sum_{\Omega }^{}x_{j})$ (如今我们在池化层很少用激活函数了)
再之后C3-->S4->C5-->S6...->MLP

注：C1对Input进行卷积，输入就是一个二维矩阵；C3对S2进行卷积，此时输入一个张量(tensor).

卷积层有两个主要的特点：

局部连接：它不像MLP全连接，如上图C1层某一处神经元只与前一层的一部分(5x5)连接。
权值共享：C1层28x28的图上每一点都是一个神经元，每个神经元都与前面的25个值相连，其25个值对应的权值/参数都是相同的。

1.4 CNN与MLP的区别

经过上面我们就可以看到，CNN相比于MLP多出了两种层：卷积层和池化层。

卷积池化处理完毕之后衔接全连接层。

卷积：对于一个输入，我们给它一个卷积核(如上上图5x5个元素还有那25个参数w)在输入图片上进行滑动，求一个响应结果，得到一个相应图片或叫特征图片。图片上的亮度表示每个相应值得大小。

池化：把前一层得输入变小，如把4x4中四个角对应的2x2进行一下取最大(或平均或随机)，这样4x4就变成了2x2。

接下来我们详细介绍一下卷积层和池化层及其前向计算，目的是让大家了解其工作原理。
至于后向计算感兴趣朋友的可以自行了解。当然也有很多优秀的工具库我们可以直接拿来用以求解梯度。

二、卷积层

2.1 动机：

对于一维

假设有A和B两个一维序列，其中B的长度小于A，计算B与A的每个部分之间的相似度(similarity)

自然地，将B在A上滑动并逐个计算相似度，简便起见，称为关联计算(correlation calculation)

𝑥 和 𝑦 两个向量间的余弦相似度(Cosine Similarity):
$s = cos\theta =\frac{x^{T}y}{||x||\, ||y||} = \sum_{i}^{}x_{i}y_{i}$

对于二维

同理假设A和B是两个二维序列，其中B的长宽小于A：

𝑥 和 𝑦 两个矩阵间的余弦相似度(Cosine Similarity):
$s= \sum_{i}^{}x_{ij}y_{ij}$

注：得到的响应二维矩阵会比输入小一点，因此其3x3每次向右移动一小格取一次输出，且B始终在A里面，不出头。

但这个滑动的过程非常缓慢，为解决此问题，我们：

引入卷积和FFT(卷积和傅里叶变换)
使用并行计算(显卡)

当然引入卷积并不一定要非用FFT，当前使用并行计算更加流行也更快一些。

2.2 一维卷积

连续卷积：

$(f*g)(t)=\int_{-\propto }^{+\propto}f(\tau )g(t-\tau)d\tau=\int_{-\propto }^{+\propto}f(t-\tau )g(\tau )d\tau$

离散卷积 (对于有限长的序列):

$(f*g)[m]=\sum_{n=1}^{N}f[m-n]g[n]$

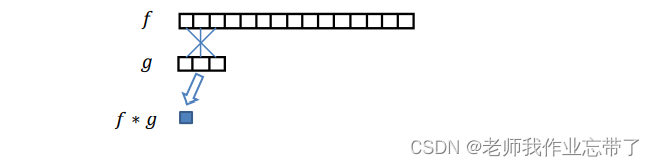

这与我们上面介绍的滑动相似度基本是一样的，不过本次是“交叉计算”。

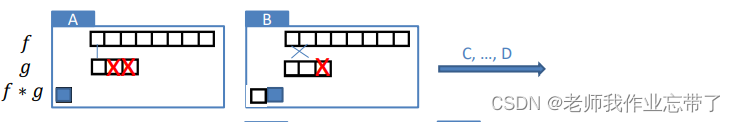

三种卷积形式

𝑓的长度: 𝑀, 𝑔的长度: 𝑁, 其中 𝑀 ≥ 𝑁

Valid卷积

Full卷积

Same卷积

将full卷积的结果截断至 𝑀 维

Same卷积也可以从 𝑔 与用零填充(zero-padded)的 𝑓 之间的Valid卷积得到

例如：

假设有两个序列：

f=[0,1,2,-1,3] g=[1,1,0]

则：

$(f*g)_{valid}=\begin{bmatrix} 3,1,2 \end{bmatrix}$

$(f*g)_{full}=\begin{bmatrix} 0,1,3,1,2,3,0 \end{bmatrix}$

$(f*g)_{same}=\begin{bmatrix} 1,3,1,2,3 \end{bmatrix}$

python代码：

import numpy as np
from scipy import signal

f = np.array([0, 1, 2, -1, 3])
g = np.array([1, 1, 0])

h1 = signal.convolve(f, g, mode='valid')
h2 = signal.convolve(f, g, mode='full')
h3 = signal.convolve(f, g, mode='same')

相似度和卷积之间的关系

计算 𝑔 与 𝑓 的每个部分之间的相似度等价于计算 𝑓 ∗ $\widetilde{g}$ , 其中

$\widetilde{g_{1}}=g_{N},\widetilde{g_{2}}=g_{N-3},...\widetilde{g_{N}}=g_{1},$

也就是我们所谓的交叉计算

上述翻转操作可以通过两次 numpy.rot90() 命令来实现 (之后用rot180()表示)

2.3 二维卷积

假设有矩阵 𝑓 和 𝑔 , 大小分别 𝑀 × 𝑁 和 𝐾1 × 𝐾2, 其中 𝑀 ≥ 𝐾1, 𝑁 ≥ 𝐾2

两个矩阵间的离散卷积

$h[m,n]=(f*g)[m,n]=\sum_{k_{1}=1}^{K_{1}}\sum_{k_{2}=1}^{K_{2}}f[m-k_{1},n-k_{2}]g[k_{1},k_{2}]$

valid：h的大小是 (M-K1+1)*(N-K2+1)
full：h的大小是 (M+K1-1)*(N+K2-1)
same：h的大小是 M*N

python例子：

import numpy
from scipy import signal

A = numpy.array([[0, 0, 1, 2], [2, 2, 0, 0], [2, 1, 2, 2], [3, 0, 1, 1]])
B = numpy.array([[0, 0, -1], [1, -1, 1], [-1, 1, 1]])
C = signal.convolve2d(A, B, mode='full')
print(C)
C = signal.convolve2d(A, B, mode='valid')
print(C)
C = signal.convolve2d(A, B, mode='same')
print(C)

相似度和卷积之间的关系

同样是交叉计算，f 左上角对应 g 的右下角，g 的右上角对应 f 的左下角...

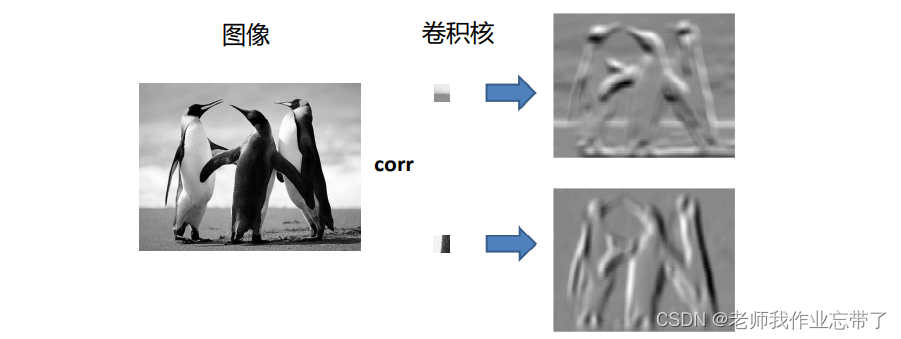

卷积核

左侧输入图像就是A矩阵，卷积核B矩阵；

上图是对矩阵A和矩阵B进行相关联计算/似度计算，把卷积核B在A上滑动每个地方求一个响应。

ps:真正用卷积实现关联计算的话，应该先把卷积核翻转180°，再做卷积(因为卷积是交叉计算的)，结果是一样的。相当于转了个弯，卷积：直接交叉计算，卷积表示关联计算：旋转再交叉计算。

特征图上的值越大(亮)，表示图像上的该区域与卷积核的相似度越高。

此外：

我们可以看到第一种卷积核上面亮下面暗，第二种卷积核左边亮右边暗，则对应特征图上分体现出原图像上亮下暗，左亮右暗明显一些。

卷积可以节省参数量

卷积：

每个特征图对应个25个参数
总参数量: 25 x 特征图数目(权值共享，6个卷积核)

全连：

每个神经元对应1024个参数
总参数量: 1024 x 神经元个数

扩展

使用same卷积保持特征图的空间尺寸不变
步长(stride)≠1的卷积操作

1. 保留空间尺寸

输入大小 M=7x7
卷积核大小 K=3x3
步长(stride)=1
输出大小 (valid模式): 5 * 5 (7-3+1)

下一次输入尺寸减小了如 LeNet 5网络中的例子
如果不想减小输入尺寸，该怎么做？

一种方法是使用 same 卷积，但是有一些库不支持same卷积操作(前面介绍的只是python的操作，不是像tensorflow这样的操作)，我们可以对valid进行填充0的操作：

输入大小 M=7x7
卷积核大小 K=3x3
步长(stride)=1
在每处边缘填充一（ (k-1)/2 ）个像素
输出大小: 7x7 (same卷积)

通常我们选择K为奇数

为了保持输出尺寸与输入一致，当步长为1时，边缘应该填充多少？( (k-1)/2 )

2. 步长不为1的卷积

输入大小 M=7x7
卷积核大小 K=3x3
步长 stride=2
输出大小 (valid模式): 3x3

输出大小: (M-K)/stride+1

如果(M-K)/stride不是整数?

一般去掉多出来的部分，对结果影响不大。
说明网络的超参数设计不太对，设计M和K的时候不应该让它出现这种情况。

2.4 三维卷积

假设输入通道数与卷积核通道数一致

将三维输入中的一组二维特征图与卷积核对应的部分关联，并对所有部分求和得到一组输出的特征图

-- 可以通过翻转三维卷积核和三维卷积实现

三、池化层

3.1 池化介绍

下图8*10池化为2*2

平均池化： $y^{(l)}=\frac{1}{poolingsize}downsample(y^{(l-1)})$

将卷积后的特征图划分为 𝑚 × 𝑛 个不相交区域，对每个区域分别进行取平均(或取最大值)操作，得到池化后的特征。在一维输入上的操作类似。

如果步长不等于池化大小怎么办?

说明是一种有重叠的池化

如何处理三维输入?

逐通道池化

3.2 为什么需要池化

减少分类中的特征数目

对于大小为96 × 96的输入图片. 如果有400组对应到8 × 8输入的特征, 则输出特征的大小为 $(96-8+1)^{2} * 400=3,168,400$

增大下一层的感受区域

从池化结果中得到特征图会在像素空间中有更大的感受区域

不变性(invariance)

池化后的特征在局部区域内拥有一定的平移不变性

类似于视觉神经元的感受野，其大小随视觉皮层层次的提高而增大。

3.3 卷积神经网络的组成与实现

组成

卷积层和池化层可以跟之前讨论的层组合使用

全连接层(Fully connected layer)
Sigmoid层, ReLU层, 其它激活层
欧式损失层(Euclidean loss layer)
交叉熵损失层(Cross-entropy loss layer)

以及一些未讨论过的层，例如：

局部响应正则化 Local response normalization layer (Krizhevsky et al. 2012)
随机失活层 Dropout layer (Srivastava et al., 2014)
批正则化层 Batch normalization layer (Ioffe and Szegedy, 2015)

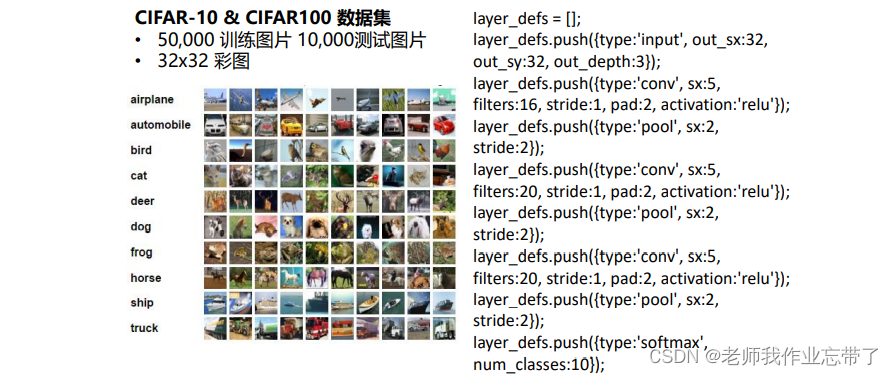

实现

将每个类型的层实现为一个类，并提供其前向和后向计算函数。
在主文件内通过指定层的类型来搭建卷积神经网络。
前向计算
- 计算输出 $y^{(l)}$ 对所有的 𝑙 = 1,2, … , 𝐿。
后向计算
- 计算 $\frac{\partial E}{\partial w^{(l)}}$ 和 $\frac{\partial E}{\partial b^{(l)}}$ , 以及 $\delta ^{(l)}$ 对 𝑙 = 𝐿, 𝐿 − 1, … ,1。
更新 $w^{(l)}$ 和 $b^{(l)}$ 对所有的 𝑙 = 1,2, … , L。
