【Harmony OS】【ArkUI】ets开发图形与动画绘制

2022-06-25 03:42:00 【华为开发者论坛】

ArkUI】ets开发图形与动画绘制

前言：之前我们已经完成了Harmony ArkUI 使用ets方式实现基础的页面布局和数据连接的学习，这次我们在原有的基础上进行一些图片和动画的绘制学习。本篇是以HarmonyOS官网的基于TS扩展的声明式开发范式文档，绘图和动画为基础进行编写。所以笔者将原文进行整合，提取出其中的要点，以便通俗易懂地呈现给读者，希望能帮助你快速了解Harmony的ETS开发，学会简单的图形和动画绘制的学习。本篇最后会贴上参考原文链接。

首先讲一下大致的思路，我们要使用组件工具绘制基本的几何图形，绘制自定义几何图形，给图形添加动画效果，以及页面的转场动画。所以笔者将整个功能的实现分为了两个步骤，图形绘制和动画绘制，这与原篇大致相同。

1. 图形绘制。

在之前的学习中，我们已经建立的项目，页面布局已经完备，这次学习我们就在这基础上进行图形绘制。FoodDetail页面的食物成分表里，给每一项成分名称前都加上一个圆形的图标作为成分标签。

1) 绘制基本图形。创建Circle组件，在每一项含量成分前增加一个圆形图标作为标签。修改FoodDetail页面的ContentTable组件里的IngredientItem方法，在成分名称前添加Circle。每个成分的标签颜色不一样在build方法中，调用IngredientItem，给每个Circle填充不一样的颜色。

打开previewer或模拟器看一下效果

2) 绘制自定义图形。在pages文件夹下创建新的eTS页面Logo.ets。在Logo.ets中创建Logo Component，创建Flex组件为根节点，创建Shape组件为Flex子组件。给页面填充渐变色。设置为线性渐变，偏移角度为180deg，三段渐变 #BDE895 -->95DE7F --> #7AB967。

打开previewer或模拟器看一下效果

3) 绘制路线Path，设置其绘制命令。填充颜色为白色。

4) 在Shape组件内绘制第二个Path。第二条Path的背景色为渐变色。Path的绘制命令比较长，可以将其作为组件的成员变量，通过this调用。完成应用Logo的绘制。Shape组合了三个Path组件。

打开previewer或模拟器看一下效果

2. 动画绘制。

上一部分我们已经学习了普通图形和自定义图形的绘制，这一部分我们会在图形绘制的基础上给推行添加动画效果，让图形动起来，这就是动画绘制。

动画功能分为组件动画和页面间动画，在本节主要完成两个动画效果：Logo图标的渐出和放大效果与食物列表页和食物详情页的转场动画效果。

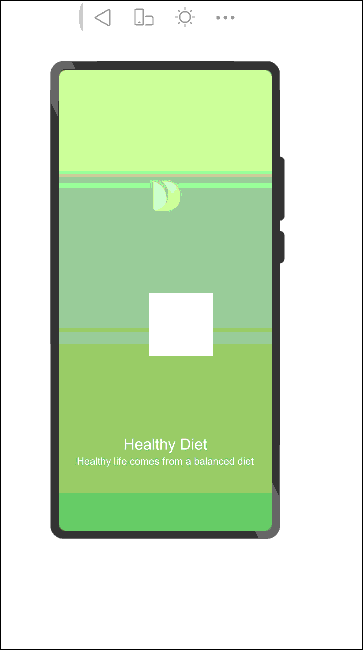

1) 闪屏动画。闪屏动画的预期效果是，进入Logo页面后，animateTo动画效果自动开始播放。调用Shape的onAppear方法，设置其显式动画。创建opacity和scale数值的成员变量，用装饰器@State修饰。表示其为有状态的数据，即改变会触发页面的刷新。

2) 设置animateTo的动画曲线curve。Logo的加速曲线为先慢后快，使用贝塞尔曲线cubicBezier，cubicBezier(0.4, 0, 1, 1)。使用插值计算，首先要导入curves模块。

3) 设置动画时长为1s，延时0.1s开始播放，设置显示动效event的闭包函数，实现Logo的渐出和放大效果。闪屏动画播放结束后定格1s，进入FoodCategoryList页面。设置animateTo的onFinish回调接口，调用定时器Timer的setTimeout接口延时1s后，调用router.replace，显示FoodCategoryList页面。

打开previewer或模拟器看一下效果

4) 页面转场动画。食物分类列表页和食物详情页之间的共享元素转场，即点击FoodListItem/FoodGridItem后，食物缩略图会放大，随着页面跳转，到食物详情页的大图。引入curves模块。在FoodListItem的Image组件上设置autoResize为false，因为image组件默认会根据最终展示的区域，去调整图源的大小，以优化图片渲染性能。
