NR LDPC 打孔-punctured

参考文档：

1.    NPTEL
2.    5G NR LDPC 编码器 FPGA 设计文档 - 知乎

目录

     1： 数据流程

     2： 打孔原因

      3： 例子



一  数据流程

          最后传的数据codeword 是去除打孔后的数据

---

 二   打孔原因

          主要为了得到不同的code rate

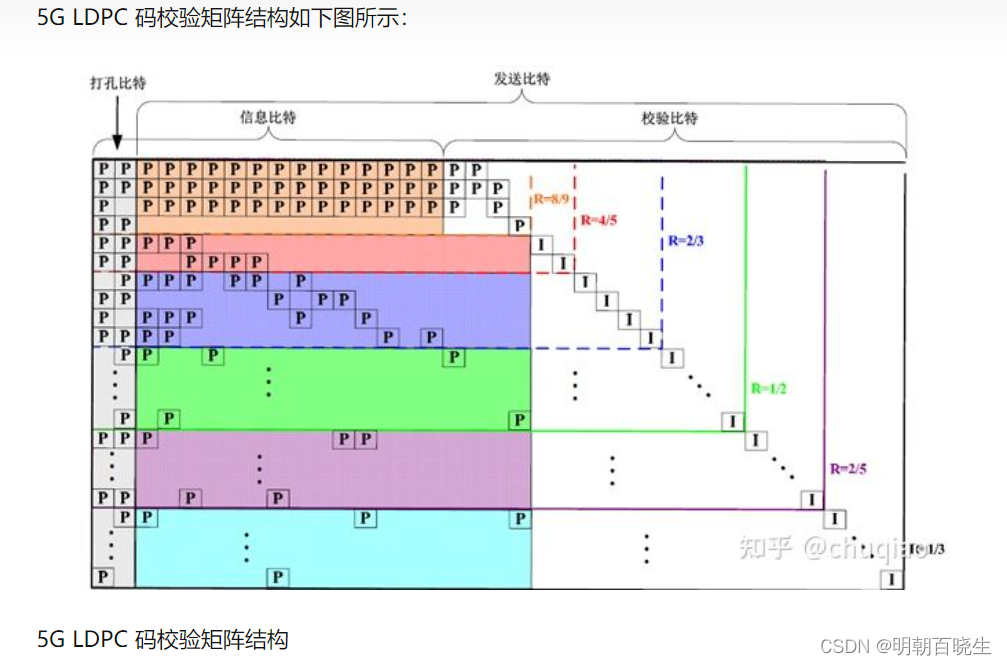

          这里面我们以BG1 为例,默认矩阵大小为【46,68] , 根据扩频因子Z
           信息bit为：22Z

            奇偶校验bit为：46z(就是行数)



---

 打孔：

          信息部分1： 2z,  信息bits punctured的bits,为固定值(列重最高的部分）

                   方案1： 一种2z 默认为0，通过H得到奇偶校验部分，形成码字

            但是发送的时候，将编码之后的前2Z比特去掉，在接收端对接收信号的llr在前补2Z个0.

                  另一种：  传输时不传输，

                  这个部分直接敲掉，不参于编码，接收方也不参于解码.

                   具体哪种效果好，可以模拟一下，以及通过Tanner 图 或者

                   密度演进算法法推演。



          信息部分2： 20z,  信息bits

          奇偶校验部分1： kz, 奇偶校验bits

          奇偶校验部分2： (46-k)z,  奇偶校验打孔bits

         github上面的代码是将编码之后的前2Z比特去掉，

        传输时不传输，在接收端对接收信号的llr在前补2Z个0



 1:    code rate





---

三   打孔例子

      3.1   码率1/3（最小值）



         其中：

          奇偶校验部分用了46z bits

          奇偶校验部分打孔0z   bits

         Decoder 时候奇偶校验矩阵 H

          [46,68]

      3.2    码率 1/2



              其中：

              奇偶校验部分用了 24z bit

               奇偶校验部分打孔 22z bit4

              Decoder

               [24,46]



      3.3   码率 2/3





               奇偶校验部分用了 13z bit

               奇偶校验部分打孔 35z bit

               Decoder

               [13,35]
