已有数据：某地区标准分幅的dwg格式地形图，高程点所在图层为TER，几千幅，在同一个文件夹下。

需求：从所有地形图中提取高程点图层，边转换为GIS格式。

处理过程：

1.数据查看。

在FME Data Inspector软件中查看分幅cad数据，对高程点数进行查看。

高程点数据在cad中样式如下：

为一个空心圆圈，在FME中，表示为autocad_ellipse,autocad_hash两种图形类型，经过测试，只需要转换其中一个即可。

另外，上述两种类型，转换到gis中为polygon，需要使用FME将面转换为点。

高程点所在图层为 TER，cass中编码为 202101

之前处理遇到的高程属性一般写在 autocad_elevation属性中，但是本数据集，很多该属性为null。后发现，高程写在height属性中

上述属性会在接下来的提取中使用。

2.数据处理与转换 FME Workbench

1.添加Reader

格式选择dwg格式，数据集选择右侧+号，

在弹出的界面中选择需要添加到转换中的数据集，选择文件夹下所有的dwg文件即可。点击确定，

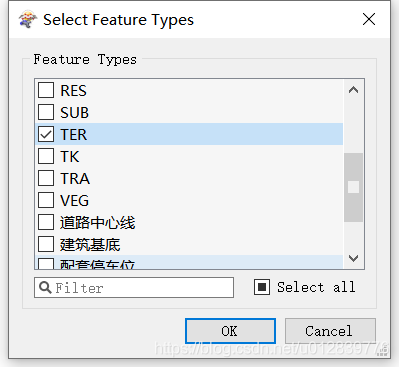

在弹出的界面中选择图层 TER，其他图层取消选择。

点击确定，Reader添加成功。

2.暴漏dwg文件属性

双击reader，在弹出的属性窗中选择 Format Attributes,检索中输入 extended，找到如下属性，勾选，即可暴漏该格式属性。

按照同样的方式，勾选 autocad_elevation,autocad_entity,fme_attrib_info{}.height属性。

点击OK，之前勾选的属性即可暴漏出来。此时reader如下图所示

3.要素筛选

由于TER图层中包含大量的地形要素，本次只需筛选出高程点要素即可。使用转换器Tester对数据进行筛选。

（1）添加Tester转换器

在工作台空白处输入test，弹出的下拉框中选择 Tester转换器，即可将转换器添加至工作台中。

（2）配置连接

（3）配置筛选条件

双击Tester转换器，左侧选择 属性 autocad_extended_data{0}.string{0},

Operator选择 =，

Right Value设置为 202101

点击确定，即可完成筛选器配置。

4.面转点

（1）添加 CenterPointReplacer转换器

在空白处输入center,选择 CenterPointReplacer转换器。

（2）配置连接

注意，筛选器中选择Passed输入至面转点转换器



5.添加writer

菜单栏添加Writer,选择File Geodatabase，配置存储数据集位置。

点击确定后，在Allowed Geometries属性中选择geodb_point

在user attributes选项卡中添加如下属性

点击确定即可添加。

配置连接，最终如下图



6.执行转换

点击工具栏按钮

等待执行完成
