嵌入式virlog代码运行流程

基于vivado的virlog运行流程（Nexys A7开发板）

---

一、新建工程

使用的芯片是Artix芯片，Nexys A7开发板。

1.设置项目名称和存储路径

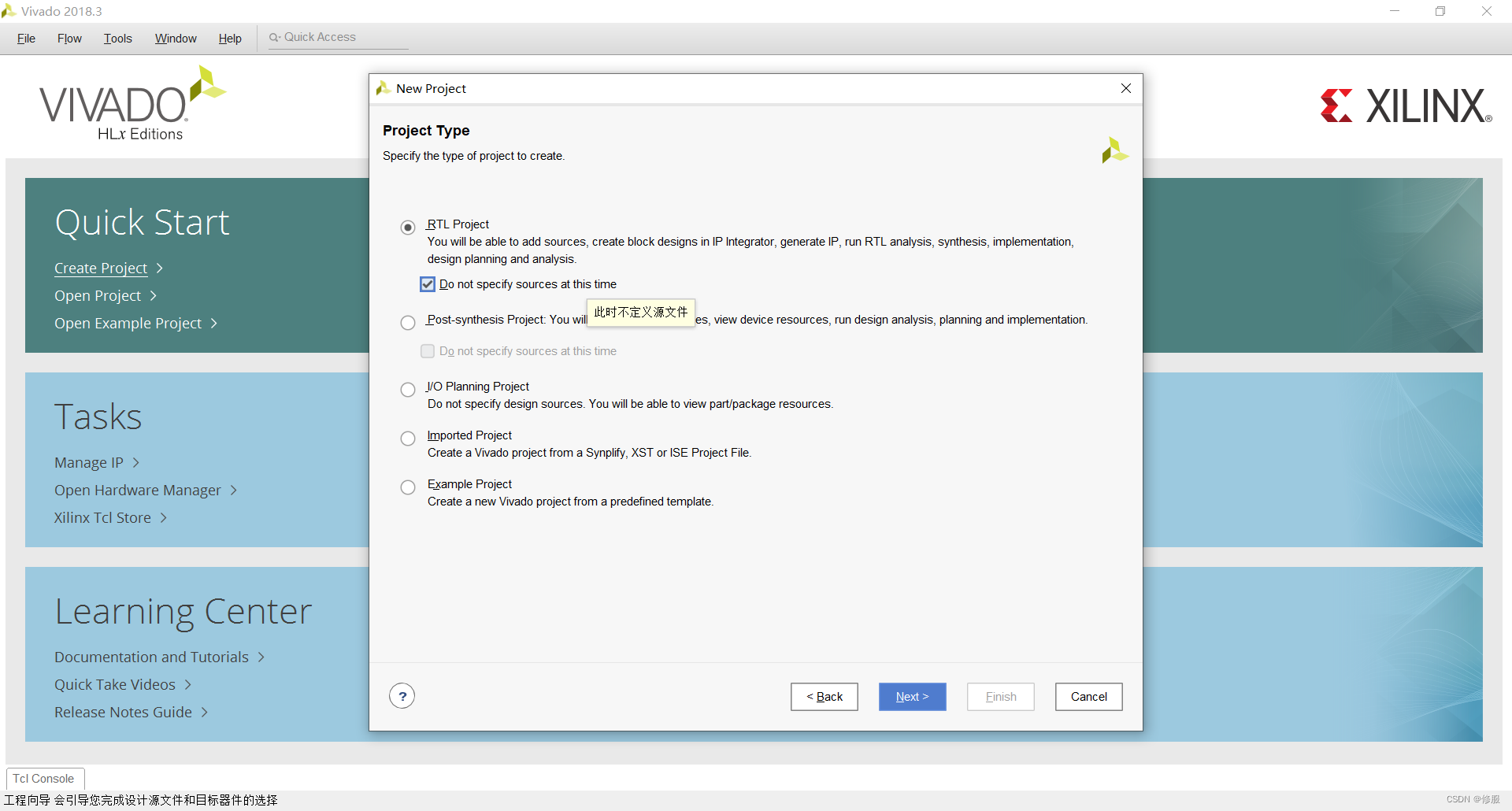

2.一般使用RTL类型，如果没有想要添加的文件，可以勾选

下面的方框选项

3.在这里可以使用下拉框添加芯片的搜索选项，根据需要选择

4.finish

二、设计输入和综合

代码结构为：
design：设计文件
constraints：约束文件
Simuation：仿真文件

1.输入设计

增加design代码
代码如下：

module add(a,b,c,y);
    input a,b,c;
    output y;
    assign y=~(a&b&c);
endmodule

2.进行综合

三、进行仿真

添加Simulation代码
代码如下（示例）：

module add_sim( );
    parameter N=3;//是几变量输入，n就是几
    reg  clk=0;
    reg [N-1:0] cnt;
    wire a,b,c;
    wire y;//输入输出的线口

    always #10 clk=~clk;

    [email protected](posedge clk)
    begin
        cnt=cnt+1'b1;
    end
    //在上升沿把cnt+1=cnt

    initial
       begin
          cnt=3'b0;//3表示位元，0表示数值，b表示二进制
       end

    assign {
    a,b,c}=cnt;//cnt给a，b，c满量程变化，拼接运算符

    add utest(a,b,c,y);
endmodule

仿真：
行为仿真

功能仿真
时序仿真

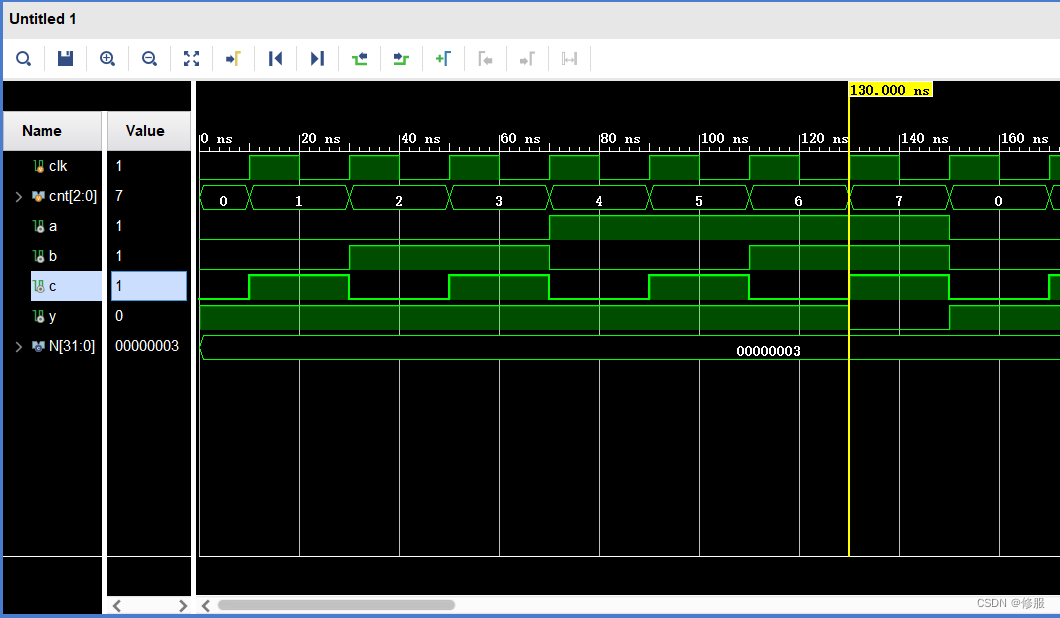

不同的仿真会有不同的波形图效果

四、进行约束

先了解板子的引脚资源

1.约束向导方式配置资源

2.IO planning方式配置引脚，这里我使用IO方式配置

在板子资源中寻找资源对应的引脚名称，在ports中设置，IO std发红就选择其它黑色的类型
这里J15,L16,M13对应拨码开关；H17对应发光二极管

保存约束文件

五、实现和下载

进行综合生成比特流

在上一步运行完成后，BitStream就会变绿，点击它生成位图文件

在这里打开板子，打开成功后会出现program的选择，点击后再点击出现的program就可以在板子上运行了
