B树和B+树

2022-06-22 14:38:00 【炸了毛的猫】

文章目录

一、 B树
二、B+树
总结

一、 B树

1、B树的概念

B树是一种绝对平衡的多路查找树，B树中所有节点的子树个数最大值称为B树的阶，用m表示。一颗m阶的B树如果不为null，就必须满足一下性质：

树中每个节点之多有m-1个关键字，即最多有m棵子树。
除了根节点以外，所有非叶子节点至少含有[m/2]-1个关键字，所以最少有[m-2]棵子树。（叶结点全为null）。
根结点关键字可以小于[m/2]-1，可以没有子树，若有子树则至少为2个，因为B树是绝对平衡树，高度差为0。
非叶结点结构为：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-1NTkptFU-1655360655348)(C:\Users\ZhaLeMaoDeMao\AppData\Roaming\Typora\typora-user-images\image-20220615105523125.png)]

k代表关键字，并且k1 < k2 < k3 ······< kn

p代表关键字两边指向的子树。

问题 n个关键字的m阶B树：

1、有多少个叶节点

n+1

2、最小高度是多少

最胖的树最小,即每个结点都满足最大关键字m-1
m^h
高度最大结点数最大关键字总数
1 1 $5^1$ -1
2 5 $5^2$ -1
3 25 $5^3$ -1
h $m^h$ $m^h$ -1
所以最小高度为 $m^h$ -1 >= n
即 h >= $\log_m (n+1)$

高度	最大结点数	最大关键字总数
1	1	$5^1$ -1
2	5	$5^2$ -1
3	25	$5^3$ -1
h	$m^h$	$m^h$ -1

3、最大高度是多少

最瘦的树最大,即每个结点都蛮子最小关键字数[m/2]-1,每层满足最小结点数[m/2],设最小结点数为k，则关键字数为k-1.
高度最小结点数最小关键字数
1 1 1
2 2 5=4+1
3 6 17=12+4+1
h 2 $k^{h-2}$ 2 $k^{h-2}$ (k-1)

高度	最小结点数	最小关键字数
1	1	1
2	2	5=4+1
3	6	17=12+4+1
h	2 $k^{h-2}$	2 $k^{h-2}$ (k-1)

所以h高度的关键字数目为1+2（ $k^0$ + $k^1$ + $k^2$ ········ $k^{h-2}$ ）*（k-1）<= n

化简得：1+2（ $k^{h-1}$ -1）<=n

h <= $\log_k\frac{n+1}{2}$+1

2、B树的插入

主要在于分裂的过程，若不需要分裂直接放入即可。

分裂方法：
1、从中间位置也就是[m/2]的位置分裂，将关键字分为两部分，左边的关键字不动还在原结点，右边的关键字放在同一层新的结点，中间位置插入到原结点父结点中。
2、如果上一步执行完之后，父节点也超出了关键字的上限，则对父结点进行分裂，直到传到根节点，如果根节点也超过限制，根结点继续分裂，产生新的根结点，树的高度加一。

演示插入过程： 首先，声明一个五阶B树

一、插入30、40、20、60

在这里插入图片描述

二、继续插入40，这时需要分裂，先按照上述分裂方法1执行，然后执行分裂方法2，产生新的根节点

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-fb1ky8Dx-1655360655353)(C:\Users\ZhaLeMaoDeMao\AppData\Roaming\Typora\typora-user-images\image-20220616141341872.png)]$

三、继续插入23、28

在这里插入图片描述

四、继续插入25，发生分裂，按照分裂方法1。

在这里插入图片描述

五、继续插入22、24、26、29

在这里插入图片描述

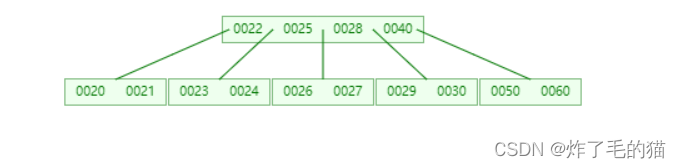

六、继续插入21、27、这时根节点关键字已经达到最大值

在这里插入图片描述

七、继续插入55、70
在这里插入图片描述

八、继续插入80，此时最右边子树发生分裂，60移动到父结点位置，但父结点位置已经达到最大值，再次分裂产生新的根节点。

在这里插入图片描述

3、B树的删除

1、若B树被删除的结点位于终端节点，并且该结点的关键字数大于[m/2]-1，则直接删除即可。
2、若B树被删除的结点位于终端结点，但该节点关键字数等于[m/2]-1，则向兄弟结点（左或右）结点关键字 大于[m/2]-1的结点借一个关键字，但并是直接借而是拿父结点的结点，有以下三种情况
2.1、被删除结点的关键字均比父结点小，则只有右兄弟，将父结点最小的关键字放到该位置，右兄弟最小的关键字放到父结点。
2.2、被删除结点的关键字均比父节点大，则只有左兄弟，将父结点最大的关键字放到该位置，左兄弟最大的关键字放到父结点。
2.3、被删除结点的关键字位于父结点的中间，即有右兄弟，又有左兄弟，如果向右兄弟借，其实就是2.1；若向左兄弟借，其实就是2.2。
3、若B树被删除的结点位于终端结点，并且该结点关键字个数等于[m/2]-1，而与该结点相邻的兄弟结点关键字也等于[m/2]-1，把当前结点和相邻结点再加上父结点中关键字（分割关键字）进行合并。如果合并导致父结点关键字小于[m/2]-1，则以父结点向上遍历，直到根节点。
4、如果待删除的关键字不在终端结点，则用该关键字的直接前驱或者直接后继代替关键字，直到终端结点，把问题转化为终端节点。
直接前驱：当前关键字左侧结点最右边的关键字。
直接后继：当前关键字右侧结点最左边的关键字。

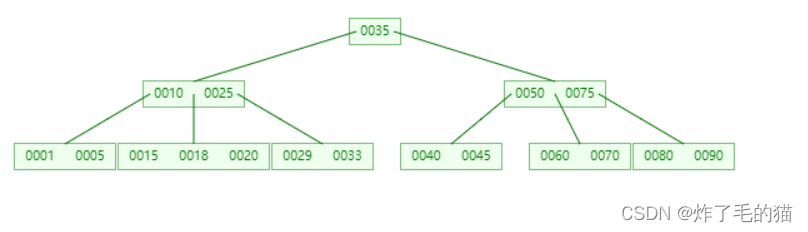

演示过程： B树如下图所示：

在这里插入图片描述

一、删除42，符合情形 1 ，直接删除

在这里插入图片描述

二、删除33，符合情形 2

在这里插入图片描述

三、删除29，符合情形 3

在这里插入图片描述

四、删除35，对应情形 4

在这里插入图片描述

五、删除40，对应情形 2，分割节点下移，左兄结点最大值上移

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-B2RP1A9o-1655446089821)(C:\Users\ZhaLeMaoDeMao\AppData\Roaming\Typora\typora-user-images\image-20220617140607796.png)]$

二、B+树

1、B+树的概念

B+树与B树非常相似，先看相同点：

根结点至少一个元素
非根节点范围：[m/2] <= k < = m-1

不同点：

B+树的只有叶子结点存储数据，非叶子结点不存储数据，这是与B树最大的不同。
内部结点中的key都按照从小到大的顺序排列，对于内部结点中的一个key，左树中的所有key都小于它，右子树中的key都大于等于它。叶子结点中的记录也按照key的大小排列。
每个叶子结点都存有相邻叶子结点的指针，叶子结点本身依关键字的大小自小而大顺序链接。
父节点存有右孩子的第一个元素的索引。

在这里插入图片描述

2、B+树的插入

B+树与B树的插入很相似,不同点是
当节点元素数量大于m-1的时候，按中间元素分裂成左右两部分，中间元素分裂到父节点当做索引存储，但是，本身中间元素还是分裂右边这一部分的，叶子结点通过指针连接起来。

演示插入过程：首先声明一个5阶B+树

一、依次插入 10、20、30、40

在这里插入图片描述

二、插入 50 ，发生分裂

在这里插入图片描述

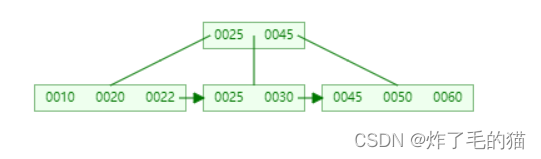

三、继续插入45、60，发生分裂

在这里插入图片描述

3、B+树的删除

与上面B树类似，有些许的不同。
1、结点个数大于[m/2]直接删除，如果父结点关键字指向被删除关键字所在结点，更新父结点索引。
2、被删除结点个数等于[m/2]，兄弟节点的元素大于[m/2],叶子节点有指针的存在，向兄弟节点借元素时，不需要通过父节点了，而是可以直接通过兄弟节点移动即可，然后更新父节点的索引。
3、被删除结点个数等于[m/2]，并且兄弟结点元素不大于[m/2]，则将当前节点和兄弟节点合并，然后更新父节点的索引。

示例：声明一个5阶B+树

一、初始如图所示

在这里插入图片描述
