PKS的秘书

PKS系统里有自己的秘书，他就是Control Firewall，防火墙。

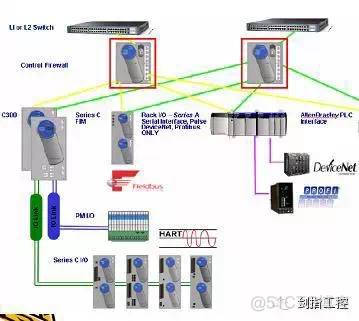

从上图可以看出防火墙在系统中的位置（红框里面的2个卡件就是防火墙），他处于交换机和C300控制器之间，也就是说，C300控制器在网络上与任何其他设备进行通讯，都需要经过防火墙，一旦防火墙损坏，C300控制器与服务器和操作站的通讯就会中断。设置防火墙的目的是防止FTE网络上的通讯广播风暴。说白了，防火墙的作用就是对网络上的信息进行筛选过滤，把重要的、与C300控制器有关的信息传送给C300，无关的信息一律屏蔽，不送给C300。呵呵，可怜的C300，他所得到的信息，都是经过防火墙审核的，其他的事情，无权过问。这样可以保证C300控制器把尽可能多的资源用于运算和控制。

下图是一对冗余的防火墙卡件，每个卡件的右边有一对接口，叫做UPLINK，上连口，分别连接到A、B一对冗余的交换机上。在UPLINK口的右边有8个竖直排列的接口，叫做DOWNLINK，下接口，用来连接C300控制器或者现场总线通讯卡，也就是说，一个防火墙最多可以连接8个C300控制器。在防火墙的卡件上还有8个DOWNLINK接口的状态指示灯，用来显示下联设备的连接状态。

防火墙无需进行软件组态，只要供上电，就可以正常工作。

PKS的兄弟

PKS系统自面世以来，因其功能强大、算法丰富、运行稳定等优点赢得了不少客户的青睐，但是昂贵的价格也使不少中小型用户望而却步，因此快速、低成本地开发出一套适用于中低端市场的DCS系统势在必行。

PlantCruise系统很快推向市场，我和我的小伙伴们都惊呆了。他与PKS长得太像了，简直就是一奶同胞的孪生兄弟。

首先来看看PKS系统和PlantCruise系统的相同之处：

1、 使用了同样的网络架构，即FTE，容错型以太网

2、 同样是服务器-操作站的架构，只是服务器的名称改为了工程师站

3、 同样使用C300控制器和C系列I/O卡件，只是把外壳换了一下，穿上了新衣服

4、 软件的操作和组态界面几乎是一模一样

不同之处：

1、 PKS系统配置了防火墙硬件，而PlantCruise系统没有，C300控制器直接连接到交换机上

2、 PKS系统支持原来老系统的PMI/O卡件，而PlantCruise系统不支持

3、 PKS系统的Flex操作站需要通过服务器读取过程数据，而PlantCruise系统的操作站全部从控制器直接读取过程数据

4、 PlantCruise系统的软件功能做了简化，没有PKS系统的软件功能强大

PKS系统结构图：

PlantCruise系统结构图：

PKS C300控制器：

PlantCruise C300控制器

PKS C系列I/O卡件：

PlantCruise C系列I/O卡件：

目前PlantCruise系统走渠道销售，好像市场认可度还不错。
