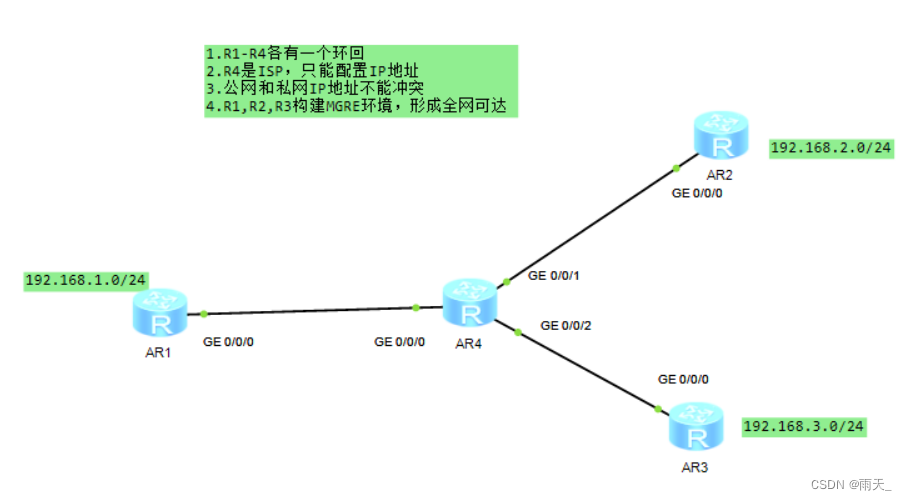

HCIP实验（02）

1.配置环回和接口的IP地址

[r1]int LoopBack 0
[r1-LoopBack0]ip address 192.168.1.1 24
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip address 14.1.1.1 24
[r2]int LoopBack 0
[r2-LoopBack0]ip address 192.168.2.1 24
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip address 24.1.1.1 24
[r3]int LoopBack 0
[r3-LoopBack0]ip address 192.168.3.1 24
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip address 34.1.1.1 24
[r4]int LoopBack 0
[r4-LoopBack0]ip add 4.4.4.4 24
[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ip address 14.1.1.2 24
[r4]int g0/0/1
[r4-GigabitEthernet0/0/1]ip address 24.1.1.2 24
[r4]int g0/0/2
[r4-GigabitEthernet0/0/2]ip address 34.1.1.2 24

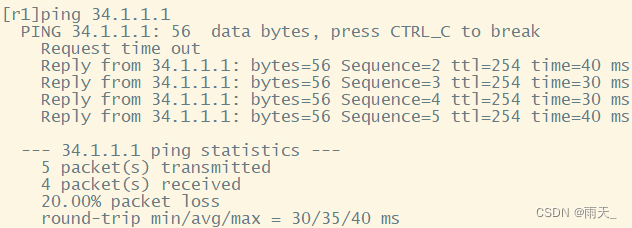

（测试）

2.配置缺省路由，达到公网通

[r1]ip route-static 0.0.0.0 0 14.1.1.2
[r2]ip route-static 0.0.0.0 0 24.1.1.2
[r3]ip route-static 0.0.0.0 0 34.1.1.2

（测试）

3.构建MGRE环境

[r1]interface Tunnel0/0/0
[r1-Tunnel0/0/0]ip add 10.1.1.1 24
[r1-Tunnel0/0/0]tunnel-protocol gre p2mp    （工作模式：点到多点）
（启动nhrp，作为nhrp的服务端）
[r1-Tunnel0/0/0]nhrp entry multicast dynamic
[r1-Tunnel0/0/0]nhrp network-id 100
[r1-Tunnel0/0/0]source 14.1.1.1
[r2]int Tunnel0/0/0
[r2-Tunnel0/0/0]ip add 10.1.1.2 24
[r2-Tunnel0/0/0]tunnel-protocol gre p2mp
（找到10.1.1.1进行注册，用其公有ip进行注册）
[r2-Tunnel0/0/0]nhrp entry 10.1.1.1 14.1.1.1 register
[r2-Tunnel0/0/0]nhrp network-id 100
[r3]int Tunnel 0/0/0
[r3-Tunnel0/0/0]ip add 10.1.1.3 24
[r3-Tunnel0/0/0]tunnel-protocol gre p2mp
[r3-Tunnel0/0/0]source GigabitEthernet 0/0/0
[r3-Tunnel0/0/0]nhrp entry 10.1.1.1 14.1.1.1 register
[r3-Tunnel0/0/0]nhrp network-id 100

（查看）

（测试）

4.宣告环回（私网全网通）

[r1]rip 1
[r1-rip-1]ver 2
[r1-rip-1]network 192.168.1.0
[r1-rip-1]network 10.0.0.0
[r2]rip 1
[r2-rip-1]ver 2
[r2-rip-1]network 10.0.0.0
[r2-rip-1]network 192.168.2.0
[r3]rip 1
[r3-rip-1]ver 2
[r3-rip-1]network 10.0.0.0
[r3-rip-1]network 192.168.3.0

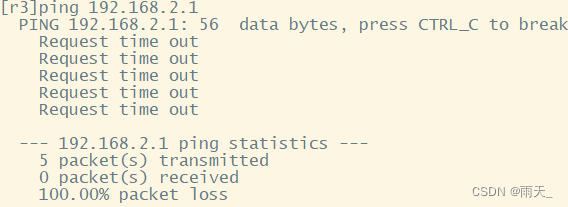

（测试）



（R1将路由共享给R2和R3，R2和R3之间不共享路由）

解决办法：关闭R1的 水平分割

[r1]int t0/0/0
[r1-Tunnel0/0/0]undo rip split-horizon

（测试）
