關聯GIS：條條道路通UE5城

Part1前言

本文介紹如何使用UE5的Georeferencing插件實現UE5與GIS坐標的關聯。

Part2坐標系介紹

這裏主要涉及以下幾個坐標系，如下圖

1、地理CRS坐標系
通過經緯度和海拔來錶示
緯度 = 相對於赤道的仰角距離，以度為單比特
經度 = 相對於本初子午線（格林威治）的方比特角，以度為單比特
海拔=相對於參考橢圓體的高度，以米為單比特
角度錶示為十進制度，即DMS（度分秒）。2、地心CRS坐標系 地心CRS使用笛卡爾坐標定義行星上任意點的比特置，其中原點比特於行星中心。
原點 = 地球中心 X 軸指向赤道/本初子午線（格林威治）交點。Z 軸與地球旋轉軸對齊。Y 軸與前兩個軸正交。

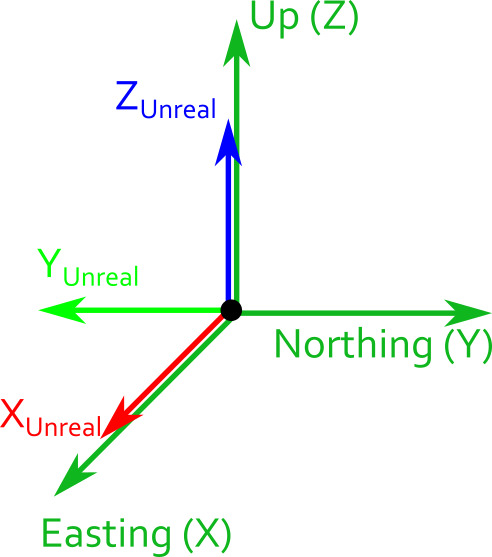

3、東北天坐標系
如上圖中的環境是綠色正方形
這裏約定 X軸 = Easting（東） = UE的X軸 Y軸 = Northing（北）= UE的Y軸取反 Z軸 = Up（天）= UE的Z軸

Part3建模要求

我們用3dmax建BIM模型的時候，需要確保需要保證模型X軸指向東、Y軸指向正北、Z軸指向天。之後再通過DataSmith導入UE5，此時模型才能與GIS坐標正確的關聯。

Part4插件使用

1創建GeoReferencingSystem

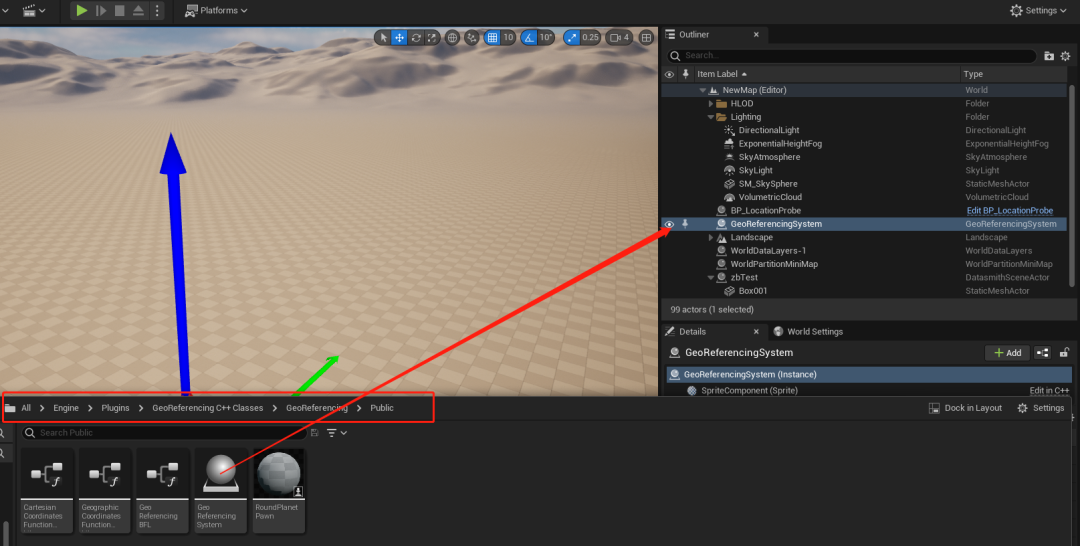

在關卡創建一個GeoReferencingSystem對象，路徑如下圖所示，如果找不到，請設置Show Engine Content

之後選擇Planet Shape為橢球形狀，即Round Planet。坐標系標准采用默認即可。

接下來，設置建模原點的經緯度和大地高。這裏需要取消上面Origin Location in Projected CRS才可以輸入。我們不采用投影坐標系的坐標。

2經緯度轉UE坐標

通過GeoGraphic to Engin 可以實現將經緯度轉成UE的坐標。藍圖使用方法如下：

其他坐標系的轉換，可以參考下圖實現。

3狀態欄工具

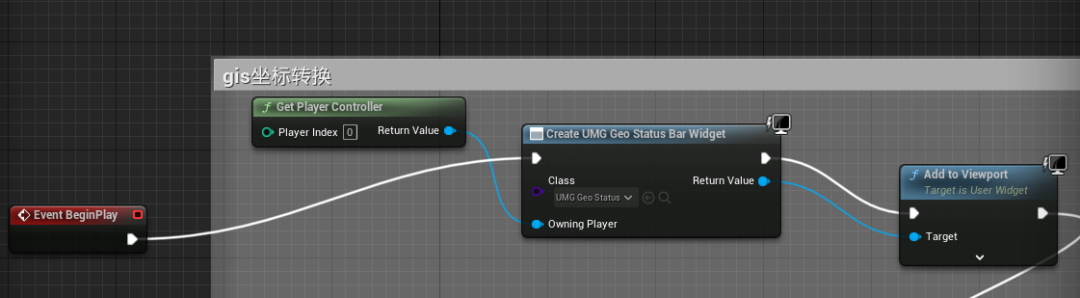

在/GeoReferencing/UI/UMG_GeoStatusBar中的示例 UMG控件在添加到視口之後，將顯示在各種CRS中的當前視圖比特置：投影、地理和ECEF。添加到視口方法如下：實時顯示效果如下：

4坐標檢查器輔助控件

有一個特殊的編輯器輔助控件比特於/GeoReferencing/UtilityWidgets/EUW_CoordinatesInspector 中。如果在編輯器內運行該控件，它將顯示一個面板，可以在其中控制視圖以及鼠標下方點的地理配准坐標。我們將這個對象放置到UE的場景中，即可知道當前場景的坐標信息。需要運行之後，才會顯示，效果如下：

Part5總結

本章主要介紹了如何使用Georeferencing插件實現經緯度轉成UE的坐標的步驟。
