《一周学习模电》-电容、三极管、场效应管

2022-06-26 08:49:00 涛涛呐~

系列文章目录



一、电容

1.旁路电容

1、输入电压均匀化,减小噪声对后级的影响
2、进行储能,当外界信号变化过快,及时进行电压补偿。

2.去耦电容

1、针对于输出信号,滤除干扰信号
2、去耦电容一般较大,为10uF或更大,旁路电容一般根据谐振频率选取,为0.1uF或0.01uF。
在这里插入图片描述

3.滤波和储能

滤波:滤除杂波,大电容率滤低频率,小电容滤高频。
储能作用:收集电荷

4.应用

注意耐压值和防止短接


二、晶体三极管

1.概述

由半导体组成具有三个电极的半导体,是一种利用输入电流控制输出电压的电流控制型器件
在这里插入图片描述
放大状态:发射结正偏,集电结反偏
如下图所示,IC电流大小受IB控制。
在这里插入图片描述

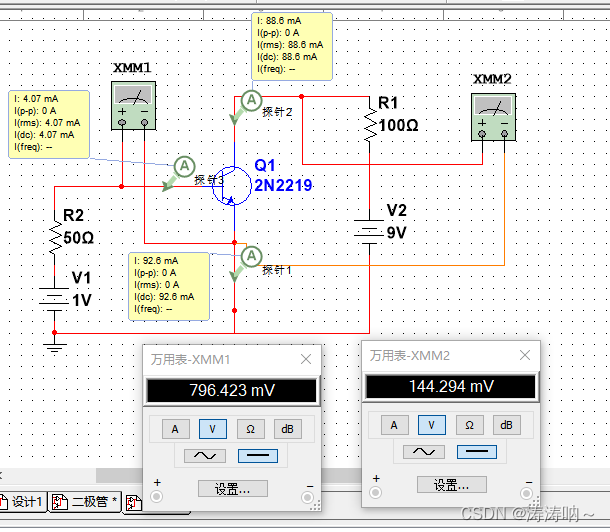

饱和状态:发射结和集电结都正偏
饱和状态IC电流不受IB控制,两者都比较大
在这里插入图片描述
截至状态:发射结反偏,或者两端电压为0
如下图所示,VC为0,三极管截至状态
在这里插入图片描述
三极管的伏安特性曲线如下
在这里插入图片描述

2.主要参数

共发射极电流放大系数:
集电极最大允许电流
集电极最大允许耗散功率
集电极—发射极间反向击穿电压
下图为S9013的主要参数
在这里插入图片描述
在这里插入图片描述

三、场效应管

1.概述

是一种电压控电流器件,具有栅极、源极和漏极三个电极
以IRFP260NPbF为例:
在这里插入图片描述
在这里插入图片描述

场效应管的伏安特性曲线如下图所示:
在这里插入图片描述
IRFP260NPbF的伏安特性曲线如下所示:
在这里插入图片描述
截至区:电压小于开启电压,MOS管不导通
可变电阻区:VDS很小,电流随Vgs的增加而增大
恒流区:Vgs不变,Vds增大电流变化很小
击穿区:VDs过大,这种情况下,MOS管容易烧坏

三极管和场效应管区别

三极管场效应管
电流控制器件电压控制器件
输入阻抗不高输入阻抗高
噪声高噪声小
速度快速度慢
