网络异常流量分析系统设计

为什么要监测分析异常流量？

网络管理人员都希望在网络性能突然下降的时候找到“真凶”所在，并迅速解决问题。利用网络异常流量监测的方法，可以非常直观地看到网络流量是否有突然增长或者突然下降的现象，并进一步分析是那些用户产生了最多的流量、使用了那些应用以至于网络运转出现性能问题。并根据最终分析的结果，网络管理人员可快速解决掉网络异常问题，保证网络的正常运行。

现有的网络异常流量监测方案

1. 基于网络流量分类
   基于端口、基于DPI、基于统计、基于行为

2. 基于统计
   给出数据服从某种概率分布，通过不一致性发现异常数据
   方法：混合模型、信号处理、PCA

3. 基于聚类
   基本思想：对正常数据进行聚类，与正常据类结果差别较大判为异常；正常数据离聚类的形心更近，可以用距离来度量；小的聚类和稀疏的聚类被视为异常
   方法：K-Means

4. 基于信息论

基于动态基线（统计）

基线的定义

将一天分成多个时段并将每天相同时段的正常流量计算其平均值。这些连续不同时段的流量平均值便形成了流量基线。

基线的重要性

基线反映了网络正常行为下所呈现的流量变化趋势，是一项重要的流量指标。如果网络中有异常流量发生，将直接反映于流量变化上。

动态基线分析监测程序

1. 决定基线分析的对象与单元
   网络进出流量所占带宽比率

2. 计算对象的基线值
   b = a*y + (1-a)*b1

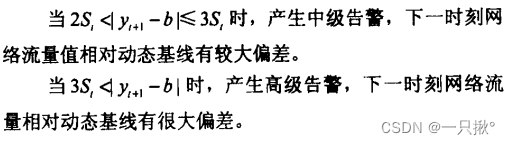

3. 制定动态分级告警规则
   建立描述待检测流量和基线偏离程度的方程式：




4. 说明流量异常的信息（受感染网络的异常流量的大小强度、持续时间以及部分异常流量细节）
   首先计算流量偏离值；
   根据流量排序，选择贡献较多流量偏差的主机；
   累计偏离值，找出异常主机。

网络异常流量分析系统模型

流量异常检测
系统模型如图所示：

流量数据传输到预测器，输出流量预测值到检测器，检测器根据预测值以及数据分析后输出检测结果，如果有异常则发出警告。

预测器设计

预测方法：用线性回归方法预测流量值

预测模型首先对正常流量趋势进行拟合，当异常流量出现时能较好地做出反应，避免了样本不平衡与漏报的情况。但是由于流量波动的存在，导致某些正常的波动被识别为异常情况，阈值选取过大，可能会出现报警延迟或漏报；阈值选取过小，则可能会出现误报的情况。因此误报情况较多，该模型在初期实现了70%的准确率。

改进：被判定为异常值的值与正常值的最大值差距不大时，可能只是正常抖动，并非异常值，为了进一步解决误报情况，需要对误差值进行处理，采用了误差排序的方式，通过对误差进行降序排序E，对比误差序列间的差值情况D

检测器设计

残差 相对误差
使用基于残差的检测方法，需要我们针对不同的系统流量设置不同的阈值。

大部分系统白天流量大，相对波动小，下跌10%可能意味着比较严重的问题，而深夜流量小，相对波动较大，下跌30%才可能意味着存在系统故障。所以基于相对残差的检测方法也不能够设置统一的阈值来检测异常。

参考文献：
[1]郭炜. 基于动态基线的业务运营支撑网异常流量检测研究[C]//.2011年通信与信息技术新进展——第八届中国通信学会学术年会论文集.,2011:451-454.
[2]流量异常监测
