解决STC8G1K08程序不能运行的问题和端口配置

前一段时间我拿到一些样片，然后去打板测试

上电后自动运行IO轮流输出的程序，也就是出厂程序。这证明打的板子没有问题，可以正常使用。

但是问题就来了，我发现我自己的程序跑不起来。比如这么一个最简单的点灯程序。

#include "reg51.h"
#include "intrins.h"
sbit led1 = P1^1;
sbit led2 = P1^2;
sbit led3 = P1^3;
sbit led4 = P1^4;



void delay(int tim)		//@11.0592MHz
{
	unsigned char i, j;

	i = 20;
	j = 109;
	for(i=0;i<tim;i++)
	{
		do
	{
		while (--j);
	} while (--i);
	}

}


void main()
{
	while(1)
	{
		led2 = 1;
		delay(200);
		led2 = 0;
		delay(200);
	}
}

之后就找原因，先是看说3.0 3.1 3.2 必须至少有一个引脚是上拉，那我就上拉，接了一个10k电阻在VCC和P3.0之间。

结果就是，还是不行，那这个算是什么情况呢？

后面我看了一下手册，发现这样一段话，IO口在这一代（STC-Y6）中是必须要手动进行配置的，不能沿用以前C51单片机的开发思维，直接赋值。

那么如何配置输入输出呢，这个在STC-ISP软件上的范例程序这一窗口里就有了，直接抄一下

所以代码修改为这样，大致就是增加了点儿端口模式设置

#include "reg51.h"
#include "intrins.h"
sbit led1 = P1^1;
sbit led2 = P1^2;
sbit led3 = P1^3;
sbit led4 = P1^4;

sfr     P0M0        =   0x94;
sfr     P0M1        =   0x93;
sfr     P1M0        =   0x92;
sfr     P1M1        =   0x91;
sfr     P2M0        =   0x96;
sfr     P2M1        =   0x95;
sfr     P3M0        =   0xb2;
sfr     P3M1        =   0xb1;
sfr     P4M0        =   0xb4;
sfr     P4M1        =   0xb3;
sfr     P5M0        =   0xca;
sfr     P5M1        =   0xc9;
sfr     P6M0        =   0xcc;
sfr     P6M1        =   0xcb;
sfr     P7M0        =   0xe2;
sfr     P7M1        =   0xe1;

void delay(int tim)		//@11.0592MHz
{
	unsigned char i, j;

	i = 20;
	j = 109;
	for(i=0;i<tim;i++)
	{
		do
	{
		while (--j);
	} while (--i);
	}

}


void main()
{
	P1M0 = 0x00;                                //Set P1 OUTPUT
  P1M1 = 0x00;
	while(1)
	{
		led1 = 1;
		delay(200);
		led1 = 0;
		delay(200);
	}
}

官方的教程中也有类似的，比如这样的配置双向口读写操作。

#include "reg51.h"
#include "intrins.h"

sfr     P0M0        =   0x94;
sfr     P0M1        =   0x93;
sbit    P00         =   P0^0;

void main()
{
    P0M0 = 0x00;                                //设置P0.0~P0.7为双向口模式
    P0M1 = 0x00;

    P00 = 1;                                    //P0.0口输出高电平
    P00 = 0;                                    //P0.0口输出低电平

    P00 = 1;                                    //读取端口前先使能内部弱上拉电阻
    _nop_();                                    //等待两个时钟
    _nop_();                                    //
    CY = P00;                                   //读取端口状态

    while (1);
}

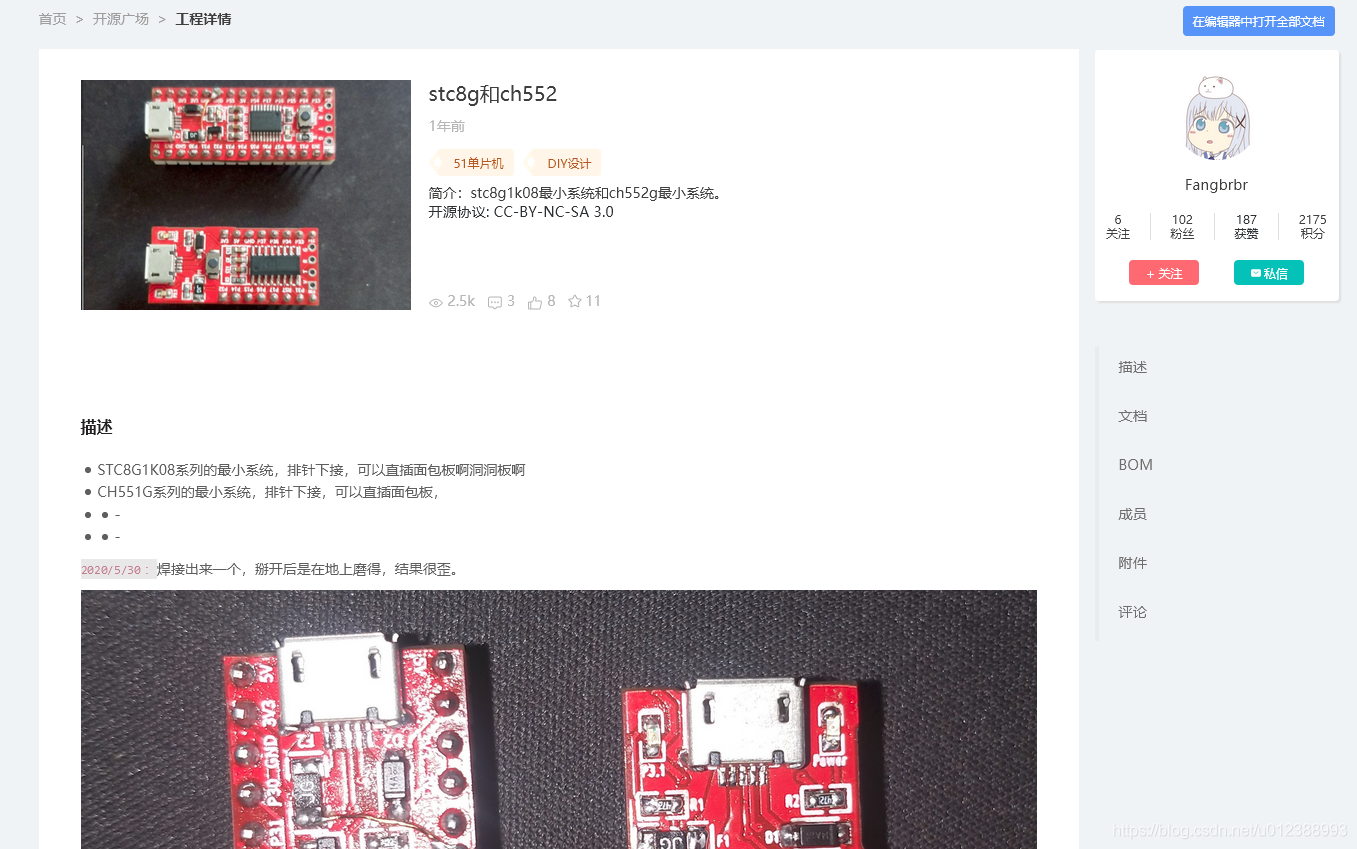

但是还是不行，这时候我就去找找别人的代码了，比如这一个 https://oshwhub.com/Fangbrbr/lu-you-zhuai-jie

 我看了下才知道，嚯，原来是头文件现在也变成新的了，以前时候开发，都是使用#include "reg51.h" 现在这句话变成了#include "STC8.h" ， 而我没有用对所以就没法让LED亮起来。

#include "intrins.h"
#include "STC8.h"


void Delay300ms()		//@24.000MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 37;
	j = 135;
	k = 138;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	P1M0=0x00;
	P1M1=0x00;
  while(1)
	{
		P11=0;
		Delay300ms();
		P11=1;
		Delay300ms();
   }
}

修改一下自己的代码，主要就改了头文件，因为新的头文件基本把一些定义都定好了，所以很多不需要在main文件里再写

#include "STC8.h"
#include "intrins.h"
sbit led1 = P1^1;
sbit led2 = P1^2;
sbit led3 = P1^3;
sbit led4 = P1^4;


void delay(int tim)		//@11.0592MHz
{
	unsigned char i, j;
  int k;
	i = 15;
	j = 90;
	for(k=0;k<tim;k++)
	{
			do
		{
			while (--j);
		} while (--i);
	}

}


void main()
{
	P1M0 = 0x00;                                //Set P1 OUTPUT
  P1M1 = 0x00;
	P1 = 0x00;
	while(1)
	{
    delay(10);
		P1 = P1<<1;
		delay(10);
		if(P1==0)
		{
		P1 = 0x01;
		}
		if(P1>0x0F)
		{
			P1 = 0x00;
		}
	}
}

 OK,现在测试成功

端口的配置

所有的 I/O 口均有 4 种工作模式：准双向口/弱上拉（标准 8051 输出口模式）、推挽输出/强上拉、高 阻输入（电流既不能流入也不能流出）、开漏输出。可使用软件对 I/O 口的工作模式进行容易配置

除 P3.0 和 P3.1 外，其余所有 I/O 口上电后的状态均为高阻输入状态，用户在使 用 I/O 口时必须先设置 I/O 口模式

   P0M0 = 0x00;                                //设置P0.0~P0.7为双向口模式
    P0M1 = 0x00;
    P1M0 = 0xff;                                //设置P1.0~P1.7为推挽输出模式
    P1M1 = 0x00;
    P2M0 = 0x00;                                //设置P2.0~P2.7为高阻输入模式
    P2M1 = 0xff;
    P3M0 = 0xff;                                //设置P3.0~P3.7为开漏模式
    P3M1 = 0xff;

如何设置，比如说要把所有P1和P3接口设置为双向模式，此时电流比较弱

P1M0 = 0x00;                                //Set P1 OUTPUT
P1M1 = 0x00;
P3M0 = 0x00;                                //Set P3 OUTPUT
P3M1 = 0x00;

然后我需要用一下P37作为推挽输出，这时候用这一句就可以（需要头文件包含STC8.h)

P3PU = 0x40;

初次之外还有施密特触发控制寄存器PxNCS，电平速率转换PxSR,电流控制寄存器PxDR，输入使能寄存器PxIE

(x=0,1,2,3,4,5....)

STC8GK01的电气特性
