前言

• Panel的属性基本上在创建的时候就定义完毕了； CANoe 内置了几个CAPL Function，允许我们在CAPL运行时动态的更改Panel 控件的属性，比如打开某个panel ,禁用某个控件，更改控件颜色等。

• 演示软硬件环境 Windows11 x64 ； CANoe 11 SP2 x64


---

打开关闭Panel

• 如下图，在这个系列课程中，我演示创建了那么多Panel ，且都是Closed Windows，CANoe环境中没打开一个Panel


---

1️⃣ 通过openPanel和closePanel可以打开/关闭一个Panel

• 在一些测试场景中，测试到某一步骤，必须要Panel输入的情况，可以调出Panel
• Panel的名字必须是已经被被Added进入CANoe环境中的,直接填入Panel名字就ok

 on key 'b'
{

  openPanel("PanelCAPL_Fucntions");
}
 on key 'c'
{

  closePanel("PanelCAPL_Fucntions");
}

---

2️⃣ 按下按键‘b’ 就调出了PanelCAPL_Fucntions控件

---

设置Panel控件的可见性

• SetControlVisibility可以设置Panel 控件的可见性，可以用来隐藏某些控件


---

隐藏一个控件

• 隐藏一个Button控件

 on key 'd'
{

  SetControlVisibility("PanelCAPL_Fucntions","Button",0);
}

---

隐藏全部控件

• 只要第二个参数指定为“”,就可以隐藏全部控件

 on key 'd'
{

  SetControlVisibility("PanelCAPL_Fucntions","",0);
}

---

隐藏全部Panel的全部控件

• 第一个和第二个的参数都为空，则隐藏全部打开的Panel的全部控件

 on key 'd'
{

  SetControlVisibility("","",0);
}

---

隐藏全部Panel的指定控件

• 第一个为空，第二个参数不为空，如下，则隐藏所有打开的Panel中的所有名字为Button的控件

 on key 'd'
{

  SetControlVisibility("","Button",0);
}

---

设置Panel的可操作性

• enableControl 函数可以设置控件是否允许操作
• 第三个参数为0，不可操作；1，可操作
• 第一个参数和第二个参数为空的情况，和上面的描述相同，都是作用于所有。

---

 on key 'e'
{

  enableControl("PanelCAPL_Fucntions","Button",0);
}

---

---

控件的颜色和背景色

• 主要有这4个函数SetControlForeColor ；SetControlBackColor ；SetControlColors ；SetDefaultControlColors

• 这里作用的是控件的颜色，不是控件描述标签的颜色

• 第三个颜色通过MakeRGB(255,0,0）函数 计算得到。

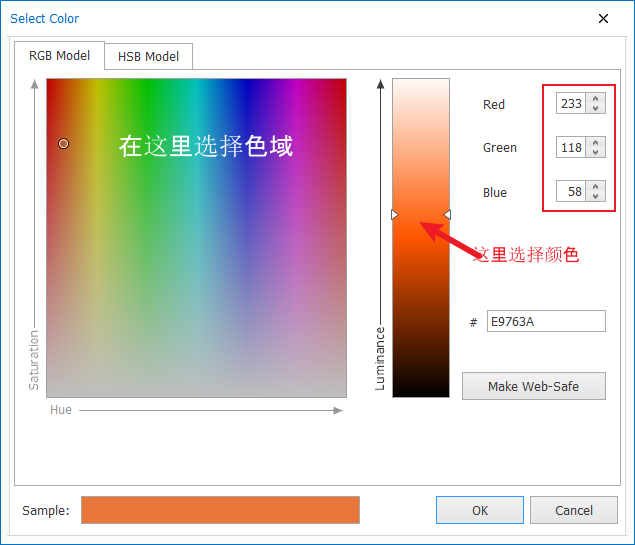

• 可以得到RGB三个值，可以通过下图的方式，或者网络上的色值表

---

控件字体颜色（SetControlForeColor ）

• 函数原型： void SetControlForeColor(char[] panel, char[] control, long color);

 on key 'f'
{

  SetControlForeColor("PanelCAPL_Fucntions", "Button", MakeRGB(252,64,17));
}

---

• 按下’f’键，看到button被设置成红色了。


---

控件背景色（SetControlBackColor ）

• 函数原型： void SetControlBackColor (char[] panel, char[] control, long color);
• 注意，这个Button控件的 Button Style属性要设置成 非 Standard 类型
• 针对任何控件，如果背景色在Panel Edior中不可选，则CAPL函数也无法设置，所以，如果你设置不成功，注意检查下。

on key 'g'
{

  SetControlBackColor("PanelCAPL_Fucntions", "Button", MakeRGB(48,242,41));//绿色
}

---

• 按下’f’键和’g’键，看到button被设置成红色了,背景色也设置成绿色了。

---

控件字体颜色和背景色（SetControlColors ）

• 函数原型： void SetControlColors(char[] panel, char[] control, long backcolor, long textcolor);
• 是上面两个函数的功能集合，可以同时设置字体颜色和背景色
• 下面设置成黑纸白字

on key 'h'
{

  SetControlColors("PanelCAPL_Fucntions", "Button", MakeRGB(0,0,0),MakeRGB(255,255,255));
}

---

• 按下’h键，


---

控件默认配色（SetDefaultControlColors ）

• 函数原型：void SetDefaultControlColors(char[] panel, char[] control);

• 恢复控件的默认色。



总结
