用过Step7的技术人员都知道，在功能块FB的使用过程中需要配合背景数据块DB进行使用，当对一个建立了形式参数的FB进行重复调用时，调用多少次，就必须配套相应数量的背景数据块。因此当FB的调用次数较多是，就会占用更多的数据块，因此在使用多重背景数据块时可以有效的减少数据块的数量。

在Step7的软件中使用多重背景数据块与在博图软件中使用多重背景数据块的建立方式有点不同。下面我们以一个简单的星三角降压启动为例说明多重背景数据块在博图软件中的建立：

一、变量表的建立

二、新建一个FB块，命名为星三角启动控制块

三、打开新建了的FB块，先建立接口参数如图所示：

四、使用建立的接口参数编写星三角控制程序

五、建立一个为启动块的FB块，在这个FB块的接口参数中建立两个static变量，分别为motor1和motor2，变量的数据类型为前面建立的“星三角启动控制”

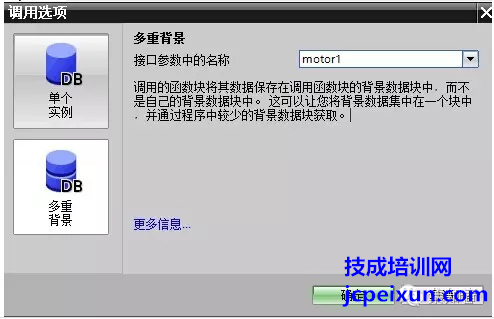

六、在启动的FB块中调用星三角启动控制块，在调用选型中选择多重背景，接口参数名称选择建立的静态变量名称

七、分配相应的管脚到控制块上

八、在OB1中调用建立的启动FB块，并分配一个数据块DB块

九、下载到PLC中进行调试运行
