OSPF路由信息协议-拓扑实验

目录

一、实验目的

二、实验需求

三、需求分析

1.对192.168.1.0/24网段进行子网划分

2.更该设备接口优先级

3.边界路由器缺省路由配置

4.接口认证和区域汇总

四、实验步骤

1.更改路由器名称

2.内网ip地址配置

3.OSPF协议进行区域划分和激活直连网段接口（包括R4缺省路由的配置）

4.更改设备优先级并同时重启OSPF进程

5.接口认证

6.区域总汇

五、全网可达测试

---

一、实验目的

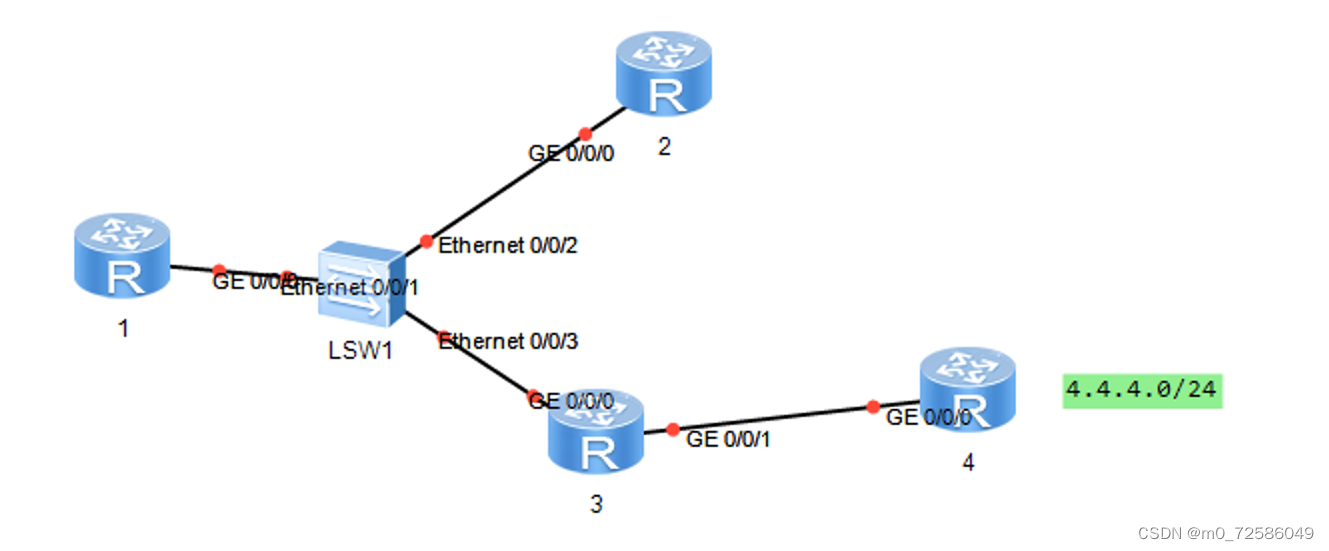

通过OSPF路由信息协议（动态路由）让如下图所示的拓扑环境实现全网可达



---

二、实验需求

1.R1-R3均有一个环回，R1-R3（包括其环回）为区域0；R3-R4在区域1；

2.R1-R3路段中，R3为DR设备，没有BDR设备；

3.R4环回地址已固定，为4.4.4.0/24，其他所有网段使用192.168.1.0/24进行合理分配

4.R4环回不能宣告，整个拓扑环境实现全网可达，保障更新安全，避免环路产生，减少路由表条目数量；

---

三、需求分析

1.对192.168.1.0/24网段进行子网划分：

由拓扑环境图可得

1）R1-R3每个路由器均存在1个环回接口，用于模拟连接PC网段，因此需要3个环回路段；

2）R1到R3的骨干链路为一个广播域，R3-R4为一个广播域；因此需要2个骨干链路；

3个环回网段+2个骨干链路=5个网段；

根据实验要求，整个拓扑环境需保障更新，因此需要将192.168.1.0网段划分成4个大网段；一个网段代表区域0，一个网段代表区域1，剩余两个大网段用来未来机房升级；

总母网：192.168.1.0/24（即192.168.1.00000000 255.255.255.0）

OSPF 0区域：

母网：192.168.1.0/26

子网：

①R1-R3骨干链路：192.168.1.0/28

②R1环回：192.168.1.16/28

③R2环回：192.168.1.32/28

④R3环回：192.168.1.48/28

OSPF 1区域：

192.168.1.64/26

升级网段：

192.168.1.128/26
192.168.1.192/26

IP地址子网划分如图所示：

2.更该设备接口优先级：

由实验要求，在R1-R3网段中，R3为DR设备，没有BDR设备；

在MA网络中，将进行DR/BDR选举，DR优先级最大，BDR优先级次大（切记OSPF的选举是非抢占性的），因此需将R1和R2的优先级设为比R3的优先级小，且为了满足无BDR设备条件，需将R1和R2的优先级调为一致；

3.边界路由器缺省路由配置：

由于不能直接通过宣告R4上的4.4.4.0/24网段，因此只能通过对边界路由器配置缺省路由，这样边界路由器将自动向内网下放一条缺省路由，之后，内网设备将自动生产缺省路由指向边界服务器；

4.接口认证和区域汇总：

由于实验要求整个拓扑环境需保障更新安全，且需减少路由表条目数量，因此应该在直连邻居的接口上配置认证（模式、编码、密码要求领居间一致），在子网划分中，我们将子网划分成2个区域，0区域和1区域，因此可以通过对R3路由器的GE0/0/1接口汇总0区域全部子网，即192.168.1.0/26；

---

四、实验步骤

1.更改路由器名称：

以R1为例：

[Huawei]sysname r1

[r1]

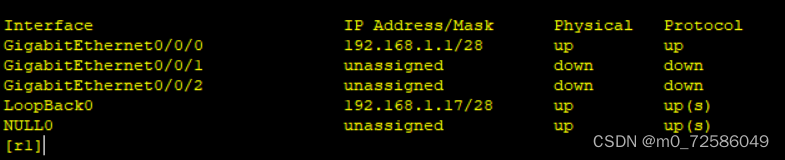

2.内网ip地址配置：

1）R1：

[r1]interface g0/0/0

[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 28

[r1]interface LoopBack 0

[r1-LoopBack0]ip address 192.168.1.17 28

2)R2：

[r2]interface g0/0/0

[r2-GigabitEthernet0/0/0]ip address 192.168.1.2 28

[r2]interface LoopBack 0

[r2-LoopBack0]ip address 192.168.1.33 28

3)R3：

[r3]interface g0/0/0

[r3-GigabitEthernet0/0/0]ip address 192.168.1.3 28

[r3]interface g0/0/0

[r3-GigabitEthernet0/0/1]ip address 192.168.1.65 26

[r3]interface LoopBack 0

[r3-LoopBack0]ip address 192.168.1.49 28

4)R4：

[r4]interface g0/0/0

[r4-GigabitEthernet0/0/0]ip address 192.168.1.66 26

[r4]interface LoopBack 0

[r4-LoopBack0]ip address 4.4.4.1 24

3.OSPF协议进行区域划分和激活直连网段接口（包括R4缺省路由的配置）：

1）R1：

[r1]ospf 1 router-id 1.1.1.1

[r1-ospf-1]area 0

[r1-ospf-1-area-0.0.0.0]network 192.168.1.17 0.0.0.0

[r1-ospf-1-area-0.0.0.0]network 192.168.1.1 0.0.0.0

 2）R2：

[r2]ospf 1 router-id 2.2.2.2

[r2-ospf-1]area 0

[r2-ospf-1-area-0.0.0.0]network 192.168.1.33 0.0.0.0

[r2-ospf-1-area-0.0.0.0]network 192.168.1.2 0.0.0.0

3）R3：

[r3]ospf 1 router-id 2.2.2.2

[r3-ospf-1]area 0

[r3-ospf-1-area-0.0.0.0]network 192.168.1.49 0.0.0.0

[r3-ospf-1-area-0.0.0.0]network 192.168.1.3 0.0.0.0

[r3]ospf 1 router-id 2.2.2.2

[r3-ospf-1]area 1

[r3-ospf-1-area-0.0.0.1]network 192.168.1.65 0.0.0.0

4）R4：

[r4-ospf-1]area 1

[r4-ospf-1-area-0.0.0.1]network 192.168.1.66 0.0.0.0

[r4-ospf-1]default-route-advertise always

4.更改设备优先级并同时重启OSPF进程：

1）更改设备优先级

①R1：

[r1]interface g0/0/0

[r1-GigabitEthernet0/0/0]ospf dr-priority 0

②R1：

[r2]interface g0/0/0

[r2-GigabitEthernet0/0/0]ospf dr-priority 0

③R3：

[r3]interface g0/0/0

[r3-GigabitEthernet0/0/0]ospf dr-priority 1

[r3-GigabitEthernet0/0/1]ospf dr-priority 1

④R4：

[r4]interface g0/0/0

[r4-GigabitEthernet0/0/0]ospf dr-priority 0

2）重启OSPF进程：

以R1为例：

<r1>reset ospf process

Warning: The OSPF process will be reset. Continue? [Y/N]:

<r1>y

若一会儿各路由器命令行出现如下图所示现象（以R1为例），则重启成功；

5.接口认证：

对每个路由器接口进行接口认证，保障更新的安全；

以R1为例：

[r1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123456（密码随意，但路由器模式、编码、密码要求与领居一致）

6.区域总汇:

由本文章需求分析模块第4条得，需将R3的GE0/0/1接口进行区域0汇总，以此来减少路由表条目数量；

[r3-ospf-1-area-0.0.0.0]abr-summary 192.168.1.0 255.255.255.192

查看R4路由表判断汇总是否成功

[r4]display ip routing-table protocol ospf

---

五、全网可达测试：

终上所述：该实验的所有要求已经达成 ，实验成功。
