OD-Paper【2】：Fast R-CNN

系列文章目录

目标检测之RCNN：
OD-Paper【1】：Rich feature hierarchies for accurate object detection and semantic segmentation

---

---

前言

本文主要对论文进行解读，并解释有关Fast RCNN框架的部分

---

1. Abstract & Introduction

1.1. Abstract

本文提出了一种快速的基于区域的卷积网络方法（Fast R-CNN）用于目标检测。Fast R-CNN建立在以前使用的深卷积网络有效地分类目标的成果上。相比于之前的研究工作，Fast R-CNN采用了多项创新提高了训练和测试速度，同时也提高了检测准确度。

1.2. Introduction

复杂性的产生是因为检测需要目标的精确定位，这就导致两个主要的难点。首先，必须处理大量候选目标位置（通常称为“proposals”）。 第二，这些候选框仅提供粗略定位，其必须被精细化以实现精确定位。 这些问题的解决方案经常会影响速度、准确性或简洁性。

在本文中，我们简化了最先进的基于卷积网络的目标检测器的训练过程。我们提出一个单阶段训练算法，联合学习候选框分类和修正他们的空间位置。

1.2.1. R-CNN and SPPnet

基于区域的卷积网络方法（RCNN）通过使用深度卷积网络来分类目标候选框，获得了很高的目标检测精度。然而，R-CNN具有明显的缺点：

1. 训练过程是多级pipeline。R-CNN首先使用目标候选框对卷积神经网络使用log损失进行fine-tunes。然后，它将卷积神经网络得到的特征送入SVM。这些SVM作为目标检测器，替代通过fine-tunes学习的softmax分类器。在第三个训练阶段，学习bounding-box回归器。
2. 训练在时间和空间上是的开销很大。对于SVM和bounding-box回归训练，从每个图像中的每个目标候选框提取特征，并写入磁盘。对于VOC07 trainval上的5k个图像，使用如VGG16非常深的网络时，这个过程在单个GPU上需要2.5天。这些特征需要数百GB的存储空间。
3. 目标检测速度很慢。在测试时，从每个测试图像中的每个目标候选框提取特征。用VGG16网络检测目标时，每个图像需要47秒（在GPU上）。

R-CNN很慢是因为它为每个目标候选框进行卷积神经网络前向传递，而没有共享计算。SPPnet网络[11]提出通过共享计算加速R-CNN。SPPnet计算整个输入图像的卷积特征图，然后使用从共享特征图提取的特征向量来对每个候选框进行分类。通过最大池化将候选框内的特征图转化为固定大小的输出（例如6×6）来提取针对候选框的特征。多输出尺寸被池化，然后连接成空间金字塔池。SPPnet在测试时将R-CNN加速10到100倍。由于更快的候选框特征提取，训练时间也减少了3倍。

SPP网络也有显著的缺点。像R-CNN一样，训练过程是一个多级pipeline，涉及提取特征、使用log损失对网络进行fine-tuning、训练SVM分类器以及最后拟合检测框回归。特征也要写入磁盘。但与R-CNN不同，fine-tuning算法不能更新在空间金字塔池之前的卷积层。不出所料，这种局限性（固定的卷积层）限制了深层网络的精度。

1.2.2. Contributions

本文提出一种新的训练算法，修正了R-CNN和SPPnet的缺点，同时提高了速度和准确性。因为它能比较快地进行训练和测试，我们称之为Fast R-CNN。Fast RCNN方法有以下几个优点：

1. 比R-CNN和SPPnet具有更高的目标检测精度（mAP）
2. 训练是使用多任务损失的单阶段训练
3. 训练可以更新所有网络层参数
4. 不需要磁盘空间缓存特征

---

2. Fast R-CNN architecture and training

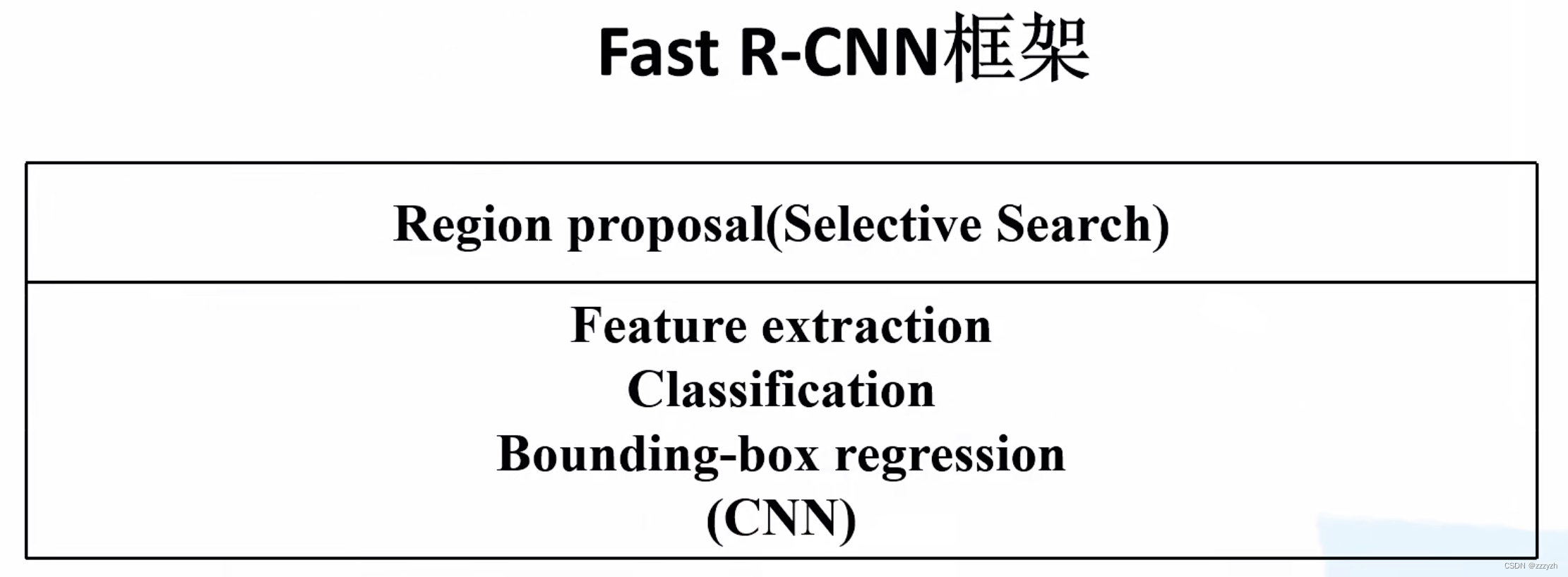

2.1. Algorithm process

Fast R-CNN算法流程可分为3个步骤：

• 一张图像生成1000～2000个候选区域（使用Selective Search方法）
• 将图像输入网络得到相应的特征图，将SS算法生成的候选框投影到特征图上获得相应的特征矩阵
• 将每个特征矩阵通过ROI(Region of Interest) pooling层缩放到7 x 7 大小的特征图，接着将特征图展平通过一系列全连接层得到预测结果


2.2. Architecture

2.2.1. Calculating image features

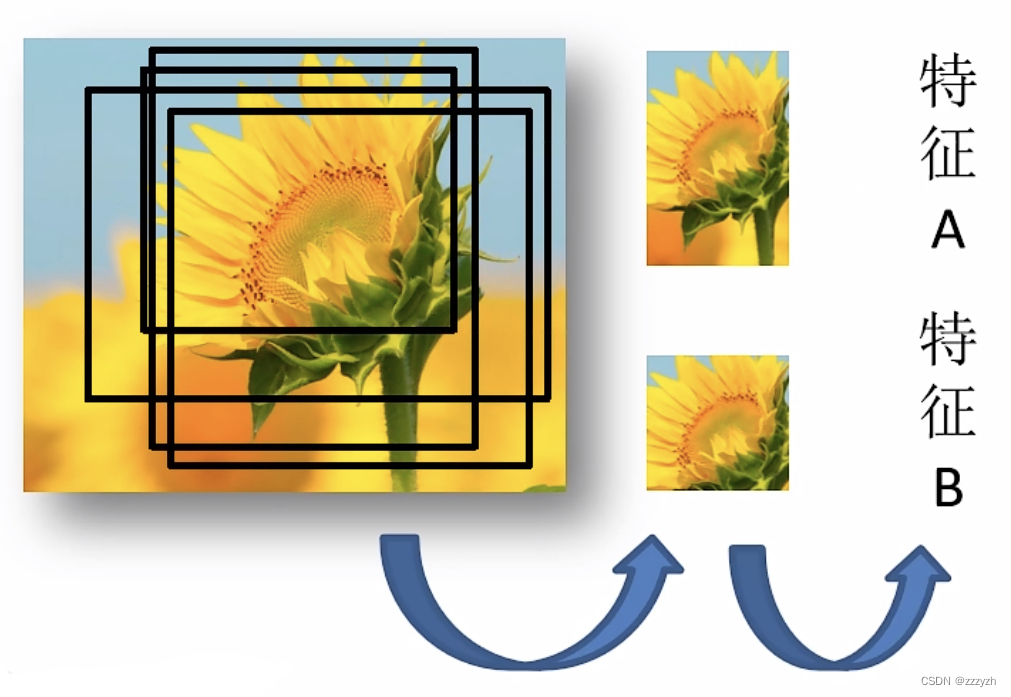

一次性计算整张图像特征

• R-CNN依次将候选框区域输入卷积神经网络得到特征

  • 得到SS算法得到2000个候选框，就需要进行2000次正向传播
    • 存在大量冗余
    • 重叠部分计算一次即可


• Fast-RCNN将整张图像送入网络，紧接着从特征图像上提取相应的候选区域。这些候选区域的特征不需要再重复计算

  • 参考SPPNet
  • 从每个候选区域，通过原图与特征图的映射关系，在特征图上获取特征矩阵
    • 避免候选区域的重复计算
    • 实际上就是把RCNN的第一步和第二部的一部分融合了
    • 先计算feature map，再从feature map中选，节省空间


2.2.2. Mini-batch sampling

训练数据的采样

• 正样本
  候选框中确实存在，所需检测的目标的样本
• 负样本
  背景，里面没有我们想要检测的目标
• 分类原因
  假如此时训练一个猫狗分类器，猫的样本数量远大于狗的，即数据不平衡时，网络在预测的过程中就会更偏向于猫，但这是不对的。更极端点，如果数据集中只有猫，预测的结果将明显有误。
  • 如果网络中训练的只有正样本，那么网络就会有很大的概率，认为我们的候选区域是我们所需要检测的目标，即使框中只是一个背景，它也会认为那个是我们需要检测的目标
  • 可以理解为，因为样本的不平均，导致一些不是待分类的目标的特征，被网络误认为是该目标的特征而进行训练

在微调期间，每个SGD的小批量由N=2个图像构成，均匀地随机选择（如通常的做法，我们实际上迭代数据集的排列）。 我们使用大小为R=128的小批量，对于每张图片，从2000个候选框中，采集64个候选区域（RoI）。只要候选框与真值的目标边界框的IoU大于0.5，就认为该候选框为正样本。当然，并不是使用所有的正样本，而是从正样本中随机采样一部分。这些RoI只包括用前景对象类标记的样本，即 $u\ge 1$。剩余的RoI从候选框中随机采样，该候选框与检测框真值的最大IoU在区间[0.1, 0.5]。这些是背景样本，即负样本，并用u=0标记。阈值的下届设置为0.1的原因，是获取和真实bounding box交并比至少为0.1的RoI负样本，即和真实目标有一定的重叠，可以让模型学习较难的负样本。

2.2.3. The RoI pooling layer

获得训练样本后，将用于训练样本的候选框通过RoI pooling层，缩放到统一的尺寸

举例来说，简化一张图片的特征矩阵后，如下图所示：

将每一张图片划分成 7 x 7 = 49 等份，对每一等分的像素块做 max pooling，得到一个7 x 7大小的特征矩阵（此时忽略了深度channel），所有的channel都做同样的操作。这样做的好处是，不限制输入图像的尺寸。

2.2.4. Classifier

输出N+1个类别的概率（N为检测目标的种类，1为背景，共N+1个节点

将一张图片输入到CNN网络中，得到一个feature map，根据映射关系，可以找到每一个框对应的特征矩阵，将特征矩阵通过RoI pooling层缩放到一个指定的尺寸。之后，将矩阵做flatten处理，并通过两个全连接层后得到RoI feature vector，在该向量的基础上，并联两个全连接层。第一个通道用于目标概率的预测。

此时，通过softmax进行处理，输出对应目标的概率（且输出的值满足概率分布，和为1）

2.2.5. Bounding box regression

输出对应N+1个类别的候选边界框回归参数 $(d_x,d_y,d_w,d_h)$，共 (N+1) x 4个节点

注意，每个类别都有4个参数：目标建议框的中心点的x偏移量、y偏移量，边界框高度的缩放因子、宽度缩放因子。通过这4个参数，可以使用如下公式，得到对应的边界框：

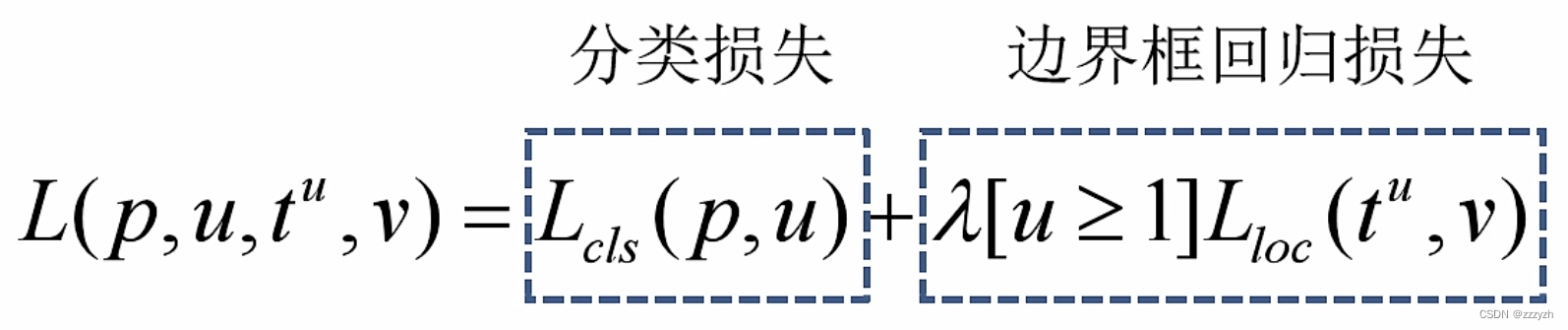

2.2.5. Multi-task loss

• $p$ 是分类器预测的softmax概率分布：$p=(p_0,...,p_k)$
• $u$ 对应目标真实类别标签

  • $p_u$ 即分类器预测当前候选区域为为类别$u$的概率
  • Cross Entropy Loss交叉熵损失
    • 针对多分类问题（softmax输出，所有输出概率和为1）

    • 针对二分类问题（sigmoid输出，每个输出节点之间互不相干）

    • $o_i^{\ast }$ 只有在正确的标签位置为1，其他位置为0（one-hot编码）
      • 所以此时$H=-1\times log(u)$ ，即对应的分类损失
• $t^u$ 对应边界框回归器预测的对应类别$u$的回归参数$(t_x^u,t_y^u,t_w^u,t_h^u)$
• $v$ 对应真实目标的边界框回归参数$(v_x,v_y,v_w,v_h)$

  • $[u\ge 1]$是艾弗森括号
    • 如果括号内的条件满足，则该值为1，不满足则为0
    • u是待检测的目标的真实标签
      • $u\ge 1$ 表示候选区域属于所需检测的某一个类别，对应正样本，采取边界框回归损失
      • $u<1$ 表示候选区域是背景，即负样本，不存在边界框回归损失
  • 有关$v$的计算

    • $v_x=(G_x-P_x)/P_w$
    • $v_y=(G_y-P_y)/P_h$
    • $v_w=ln(\widehat{G_w}/P_w)$
    • $v_h=ln(\widehat{G_h}/P_h)$

---

总结

本文提出Fast R-CNN，一个对R-CNN和SPPnet更新的简洁、快速版本。除了报告目前最先进的检测结果之外，我们还提供了详细的实验，希望提供新的思路。特别值得注意的是，稀疏目标候选区域似乎提高了检测器的质量。过去这个问题代价太大（在时间上）而一直无法深入探索，但Fast R-CNN使其变得可能。当然，可能存在未发现的技术，使得密集框能够达到与稀疏候选框类似的效果。如果这样的方法被开发出来，则可以帮助进一步加速目标检测。
