FPGA刷题——序列检测

Verilog快速入门已经全部刷完，详见主页FPGA刷题（1）~（5）

今天开始干Verilog进阶挑战，序列检测部分有4道题：



目录

 输入序列连续的序列检测

含有无关项的序列检测

不重叠序列检测

输入序列连续的序列检测

---

 输入序列连续的序列检测

对于序列检测题目，常规的解法有两种：状态机法和序列缓存对比法。

状态机法的过程类似于题意理解中提到的过程：在初始状态中，先判断第一位是否符合，若符合则进入下一个状态，判断第二位是否符合；若第一位不符合则保持在初始状态，直到第一位匹配。如前两位匹配，则判断第三位是否符合，若第一位匹配，最新输入的数值和目标序列的第二位不匹配，则根据最新一位是否匹配第一位，进入第一位匹配状态或者初始状态。依次类推。

序列缓存对比法，则是将八个时刻的数据缓存，作为一个数组，每个时刻的输入位于数组的末尾，数组其它元素左移，把最早输入的数据移出。然后将数组和目标序列对比，如果数组和目标序列相等，则说明出现目标序列。

序列缓存对比法在实现上比较简单，本题采用该方法实现。首先声明一个数组，缓存八个时刻的a输入的数值。移位可以通过位截取操作和位拼接操作实现：a_tem[6:0]表示截取a_tem的低7位，{a_tem[6:0],a}表示把a_tem[6:0]和新输入的数值a拼接，a位于低位。

`timescale 1ns/1ns
module sequence_detect(
	input clk,
	input rst_n,
	input a,
	output reg match
	);

    reg[7:0]a_reg;

    [email protected](posedge clk or negedge rst_n)begin
        if(~rst_n)begin
            a_reg<=8'd0;
        end
        else begin
            a_reg<={a_reg[6:0],a};
        end
    end

    [email protected](posedge clk or negedge rst_n)begin
        if(a_reg==8'b01110001)begin
            match<=1'd1;
        end
        else begin
            match<=1'd0;
        end
    end
endmodule

含有无关项的序列检测

题目要求检测a的序列，a为单bit输入，每个时刻可能具有不同的值，题目要求检测前三位和后三位，不要求检测中间三位，如果把如果把中间的XXX,分别列出：000，001，010，011，100，101，110，111，分别检测，代码过于累赘，考虑分别检测前三位和后三位，分成两个小段的序列检测。当前三位信号和后三位信号同时匹配时，把匹配信号match拉高。

将九个时刻的数据缓存，作为一个数组，每个时刻的输入位于数组的末尾，数组其它元素左移，把最早输入的数据移出。然后截取数组的前三位和目标序列011对比，截取数组的后三位和目标序列110对比，如果两段数组都和目标序列相等，则说明出现目标序列。

module sequence_detect(
	input clk,
	input rst_n,
	input a,
	output  match
	);

    reg [8:0] a_reg;
    reg match_1;
    reg match_0;

    [email protected](posedge clk or negedge rst_n)begin
        if(~rst_n)begin
            a_reg<=9'd0;
        end
        else begin
            a_reg<={a_reg[7:0],a};
        end
    end

    [email protected](posedge clk or negedge rst_n)begin
        if(~rst_n)begin
            match_1<=1'd0;
        end
        else if(a_reg[8:6]==3'b011)begin
            match_1<=1'd1;
        end
        else begin
            match_1<=1'd0;
        end
    end

     [email protected](posedge clk or negedge rst_n)begin
         if(~rst_n)begin
            match_0<=1'd0;
        end
         else if(a_reg[2:0]==3'b110)begin
            match_0<=1'd1;
        end
        else begin
            match_0<=1'd0;
        end
    end

    assign match = (match_1) && (match_0);

endmodule

不重叠序列检测

 题目要求检测a的序列，a为单bit输入，每个时刻可能具有不同的值， 当连续的六个输入值符合目标序列表示序列匹配，当六个输入值的一个或多个不符合则表示序列不匹配。

值得注意的是：题目要求以六位数据为一组，不同于常见的序列检测，要求检测重复序列，在画状态转移图时要注意，例如第一位不匹配，不应该返回到初始状态去进行第一位的判断，因为此时的输入是第二位数值，题目要求不对该数值做判断，而需要等到六个时钟周期之后，即第七位数据（第二组数值的第一位）再判断是否匹配目标序列的第一位。

`timescale 1ns/1ns
module sequence_detect(
	input clk,
	input rst_n,
	input data,
	output reg match,
	output reg not_match
	);

    parameter ZERO=0, ONE=1, TWO=2, THREE=3, FOUR=4, FIVE=5, SIX=6, FAIL=7;
    reg [2:0] state, nstate;
    reg [2:0] cnt;

    [email protected](posedge clk or negedge rst_n) begin
        if(~rst_n)
            cnt <= 0;
        else
            cnt <= cnt==6? 1: cnt+1;
    end

    [email protected](posedge clk or negedge rst_n) begin
        if(~rst_n)
            state <= ZERO;
        else
            state <= nstate;
    end

    [email protected](*) begin
        if(~rst_n)
            nstate = ZERO;
        else
            case(state)
                ZERO : nstate = data? FAIL : ONE;
                ONE  : nstate = data? TWO  : FAIL;
                TWO  : nstate = data? THREE: FAIL;
                THREE: nstate = data? FOUR : FAIL;
                FOUR : nstate = data? FAIL : FIVE;
                FIVE : nstate = data? FAIL : SIX;
                SIX  : nstate = data? FAIL : ONE;
                FAIL : nstate = cnt==6&&data==0? ONE: FAIL;
                default: nstate = ZERO;
            endcase
    end

    [email protected](*) begin
        if(~rst_n) begin
            match     = 0;
            not_match = 0;
        end
        else begin
            match     = cnt==6&&state==SIX;
            not_match = cnt==6&&state==FAIL;
        end
    end

endmodule

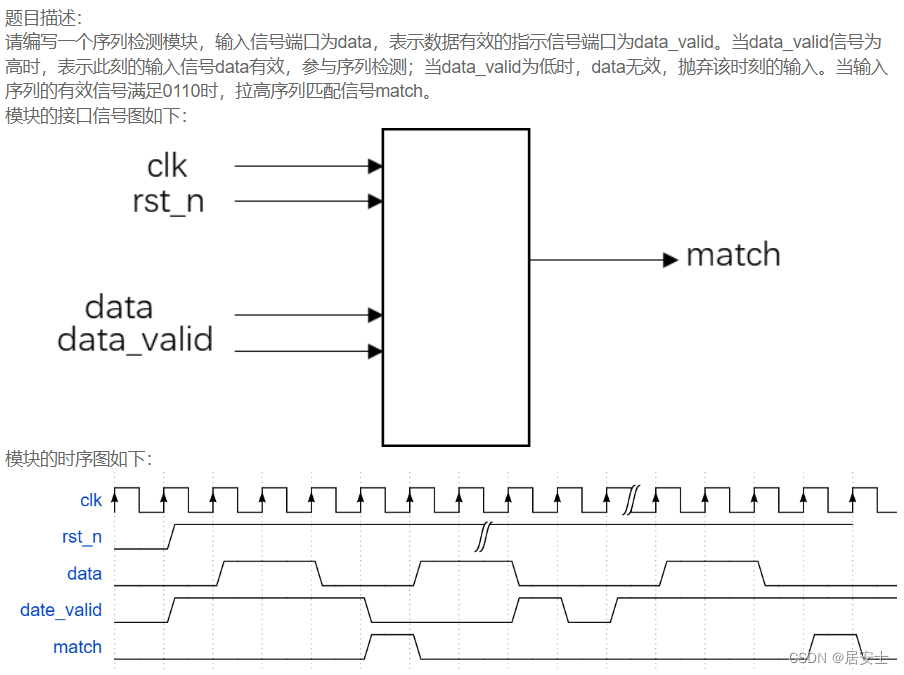

输入序列连续的序列检测



`timescale 1ns/1ns
module sequence_detect(
	input clk,
	input rst_n,
	input data,
	input data_valid,
	output reg match
	);


reg [3:0] pstate,nstate;

parameter idle=4'd0,
		  s1_d0=4'd1,
          s2_d01=4'd2,
          s3_d011=4'd3,
          s4_d0110=4'd4;

always @(posedge clk or negedge rst_n)
begin
    if(!rst_n)
        pstate<=idle;
    else
        pstate<=nstate;
end

always @(pstate or data or data_valid)
begin
    case(pstate)
        idle:
            if(data_valid && !data)
                nstate=s1_d0;			//第一位匹配
            else
                nstate=idle;
        s1_d0:
            if (data_valid)
				begin
					if (data) nstate = s2_d01;		//数据有效且为1，即前两位01匹配，下一状态为s2_d01
					else nstate = s1_d0;			//数据有效但为0，即只有第一位0匹配，下一状态为s1_d0
				end
			else nstate = s1_d0;					//数据无效，保持在s1_d0
        s2_d01:
            if (data_valid)
				begin
					if (data) nstate = s3_d011;		//数据有效且为1，即前三位011匹配，下一状态为s3_d011
					else nstate = s1_d0;			//数据有效但为0，即只有第一位0匹配，下一状态为s1_d0
				end
			else nstate = s2_d01;					//数据无效，保持在s2_d01
        s3_d011:
            if (data_valid)
				begin
					if (!data) nstate = s4_d0110;		//数据有效且为0，即前四位0110匹配，下一状态为s4_d0110
					else nstate = idle;					//数据有效但为1，即不匹配，下一状态为idle
				end
			else nstate = s3_d011;					//数据无效，保持在s3_d011
        s4_d0110:
            if (data_valid)
				begin
					if (!data) nstate = s1_d0;		//数据有效且为0，即匹配目标序列的第一位0，下一状态为s1_d0
					else nstate = idle;			//数据有效但为1，不匹配目标序列，下一状态为idle
				end
			else nstate = idle;					//数据无效，下一状态为idle
        default:
            nstate=idle;
        endcase
end

always @(pstate or rst_n)
begin
    if(!rst_n==1)
        match=1'b0;
    else if(pstate==s4_d0110)						//进入状态s4_d0110表示四位数据都匹配，把匹配指示信号match拉高
            match=1'b1;
         else
            match=1'b0;
end

endmodule
