手把手带你玩摄像头模组

1、前言

最近忙于论文，忙于毕业，一直没有进行更新，后面会继续按照每周至少三篇原创的更新速度给大家更新，感谢大家的支持！

前几天学弟给了我一块ESP32-CAM摄像头模组，现在好不容易闲下来了，刚好玩玩这个摄像头模组，以后就可以远程观看家里的情况了！

2、什么是ESP32-CAM摄像头

ESP32-CAM是一款基于ESP32-S2 芯片，具有摄像功能的微型模组。同时配备了OV2640 摄像头、连接外设的GPIO，以及用于存储拍摄图像的microSD 卡。

ESP32-CAM可广泛应用于各种物联网场合，适用于家庭智能设备、工业无线控制、无线监控、QR无线识别，无线定位系统信号以及其它物联网应用，是物联网应用的理想解决方案。

3、管脚定义

ESP32-CAM有三个GND引脚和两个引脚用于电源：3.3V或5V。

GPIO 1和GPIO 3是串行引脚。您需要这些引脚才能将代码上传到您的电路板。此外，GPIO 0也起着重要作用，因为它确定ESP32是否处于闪烁模式。当GPIO 0连接到GND时，ESP32处于闪烁模式。

以下引脚内部连接到microSD卡读卡器：

• GPIO 14：CLK
• GPIO 15：CMD
• GPIO 2：数据0
• GPIO 4：数据1（也连接到板载LED）
• GPIO 12：数据2
• GPIO 13：数据3

4、导入ESP32 CAM库

在Arduino IDE中配置安装ESP 32 CAM开发板库，具体安装方法如下：

1、下载Arduino IDE 并安装，这个安装方式网上有很多，这里就不给大家介绍了，需要的可以自行百度。

2、Arduino IDE中添加ESP32开发板：

添加方式：文件->首选项->附加开发板管理器网址中加入Arduino core for esp32的地址：
https://dl.espressif.com/dl/package_esp32_index.json

3、完成网址添加后就可以在：工具->开发板->开发板管理器 中搜索并下载esp32开发板数据包。

4、导入CameraWebServer示例代码

如果在Arduino IDE中找不到代码，可以

下载后，解压缩该文件夹，然后打开CameraWebServer.ino文件。

在上载代码之前，您需要在以下变量中插入网络凭据：

const char* ssid = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

然后，确保选择正确的相机模块。在这种情况下，我们使用AI-THINKER模型。

5、配置WIFI密码

我们需要对加载出的代码进行修改，以便模块能够连接到WIFI。

1、WIFI的配置

其中ssid为WIFI的名称，password为WIFI密码

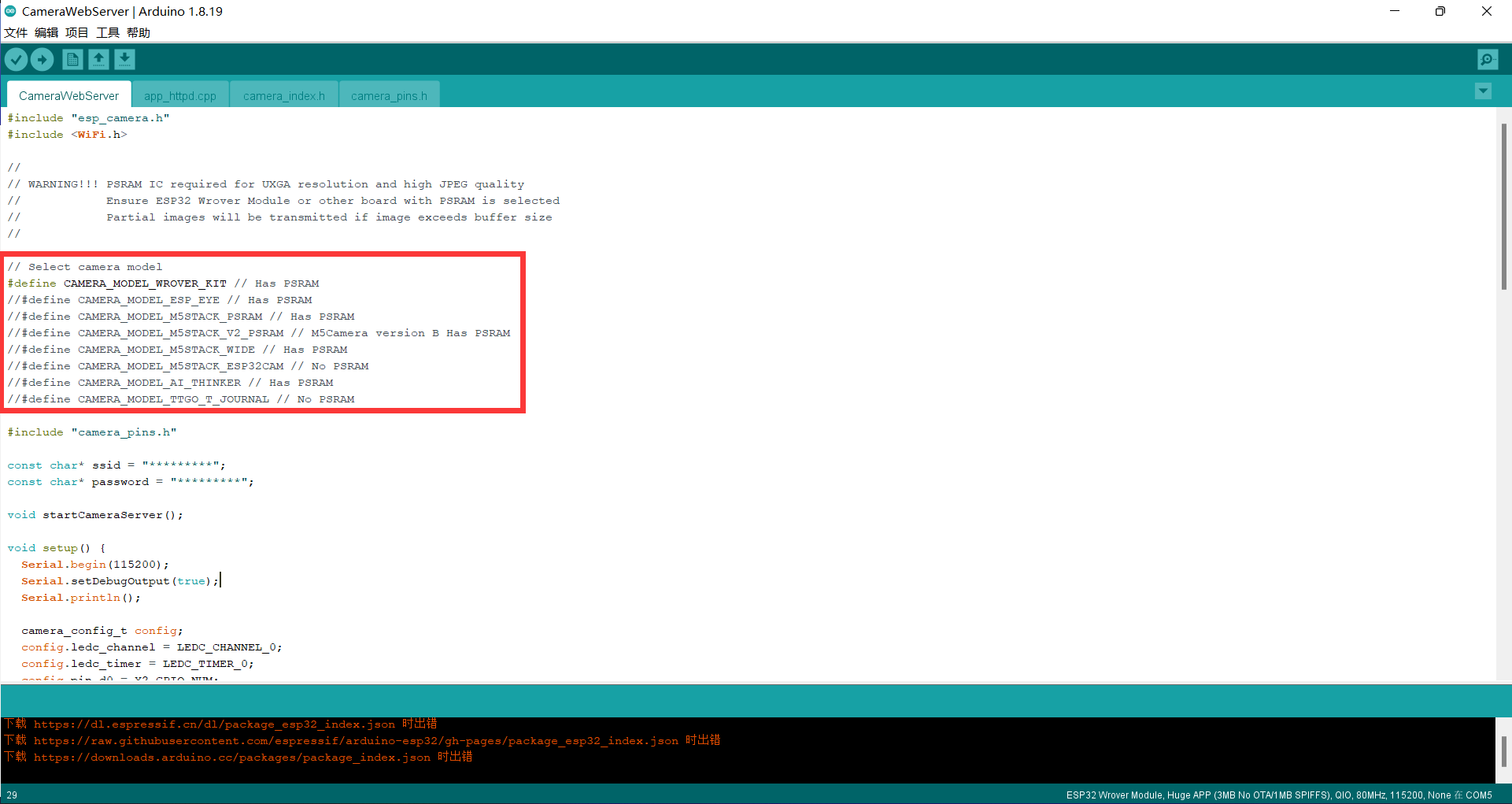

2、选择摄像头

通过注释选择自己的摄像头，如果不知道自己的摄像头是哪一款可以联系卖家，卖家会告诉你你的摄像头生产商信息。

6、下载程序

所需硬件：

• ESP32-CAM模块一个；
• 杜邦线五根；
• USB–TTL串口下载器一个；

将USB-TTL与ESP32-CAM模块按照以下方式进行连接，这里需要注意的是IO0一定要在上电前与GND进行短接，使其进入下载模式，否则将无法对程序进行下载。

要上传代码，请执行以下步骤：

1. 转到工具 > 板，然后选择ESP32 Wrover模块
2. 转到工具 > 端口，然后选择ESP32连接的COM端口
3. 在工具 > 分区方案中，选择“ 巨大的APP（3MB无OTA） ”
4. 按下ESP32-CAM板载RESET按钮
5. 然后，单击上传按钮以上载代码。

**重要提示：**如果无法上传代码，请仔细检查GPIO 0是否已连接到GND，并在“ 工具”菜单中选择了正确的设置。您还应该按下板载重置按钮以在闪烁模式下重新启动ESP32。

7、连接摄像头

我们需要将IO0与GND的连接断开，以波特率115200打开串行监视器并按ESP32-CAM板上复位键，会弹出如下窗口：

我们将监视器中的显示IP地址复制到浏览器打开就可以通过局域网来使用ESP32-CAM了点击Start Stream就可以看到ESP32-CAM实时传过来的画面。

左边可以设置的参数还是比较多的，回头再仔细研究。重点当然是看右边的图像，感觉还是非常清楚的，比树莓派10+元的摄像头清楚多了。

8、注意事项

• 确保接线正确，ESP32-CAM 的IO0接口接地即为烧录模式，不接地悬空即为运作模式
• 确定好端口，需要安装对应烧录线驱动，在设备管理器中查看端口
• 部分设备烧录前需要按一下RST键，或重新上电重启
• 想了解更多关于 Arduino IDE 可以收藏一下网址：
  https://www.arduino.cn/thread-1066-1-1.html

9、结语

今天主要介绍一下（我认为比较简单好用的）ESP32-CAM的下载调试方式。

回头研究研究这货能不能录像实现监控摄像头的功能。
