1.3-----Simplify 3D切片软件简单设置

现在家用级别的3D打印机的使用主要步骤有三个（针对FDM类型）：建模——》切片——》打印。

Simplify 3D切片软件（4.0.1）下载：https://www.cxsw3d.com/qitagongju/64-365.html

1.建模：这个其实机械专业的同学应该很熟悉，就是用Creo，SolidWorks，UG，Catia等软件经常做的事情。然后3D打印稍有不同，机械设计最终输出的是工程图，也就是标注了公差，二维图和材料等数据的机加工图纸。而3D打印在设计完成后一般输出的是STL文件，STL文件会交给切片软件切片，从而获得喷头的运动轨迹。

2.切片：这个就是将STL文件进行算法自动切片，切片主要有两块，一个是实体的切片，还有一个是支撑的切片。STL文件只包含实体，不包含支撑。支撑理解起来其实很简单，比如你设计了一个悬空的结构，这结构无论你怎么放置，都有一段是悬空的，不与打印平台接触。这个时候就需要支撑了。比如下图的孔，软件在切片的时候就会自动生成支撑结构。支撑会把悬空的那段材料拖住，从而降低打印错误的发生。切片完成后，会生成一个G代码文件，这个文件会指导喷头的移动，一层一层的打印出实体。

3.打印：这个步骤其实也有两这个部分一个是机器的调试（设备环境准备），另一个是机器打印。机器的调试就是要讲机器调试到最佳的工作状态，例如：平台的调平，打印料盘的装载等等。这个说简单其实很简单，就是打印机不出问题的时候，直接插上装载了G代码的内存卡就可以直接打了。但是打印机一旦出问题，例如打印失败，比如翘边，堵头，断料等等异常情况的时候，就需要你找出问题，可能是切片参数设置有问题，或者打印机硬件问题，需要调试，解决问题。所以调试解决问题的能力也很重要。打印机的工作原理其实理解起来也很简单，就是MCU读取内存卡的G代码，控制多个步进电机运动，步进电机带动喷头运动，挤出打印物料，从而打印出实体。

切片软件：

刚入手3D打印机的时候，用过Simplify 3D这个切片软件。后来电脑换了，就用的Cura，前几天要打印一个比较大的结构，基本是我那台3D打印机的范围极限了。这个大的结构，用Cura切片，要打印58个小时，我艹。当时没有考虑换软件，但是我也是真的惊到了。

由于物体较大，料盘的料不够，所以我把在家放了半年的一卷黑色耗材带过了，出了一下问题：3D打印机耗材受潮

然后没办法，搞了一卷新耗材过来，调了半天，终于好了。不知道怎么想的，想换一个切片软件试试，于是又把Simplify 3D这个切片软件找来，一切吓一跳，这切片真的好快。Cura切这个结构直接卡住了，我参考B站Up的教程：Simplify 3D打印切片教程，重新配置了切片参数，时间直接少一半，降到了20多个小时。。。当时可把我激动坏了，哈哈。

而且Simplify 3D这个软件生成的支撑，很漂亮而且很好拆，Cura的支撑很丑，而且难拆，时间还长，后面应该不会再使用Cura切片了。

参数设置：

需要体验更详细的设置步骤可以去这个UP的教程里面细看：Simplify 3D切片教程

这里是自己的简单设置步骤的记录：

软件使用：鼠标左键旋转，鼠标中键自动归位，鼠标右键平移。

设置：

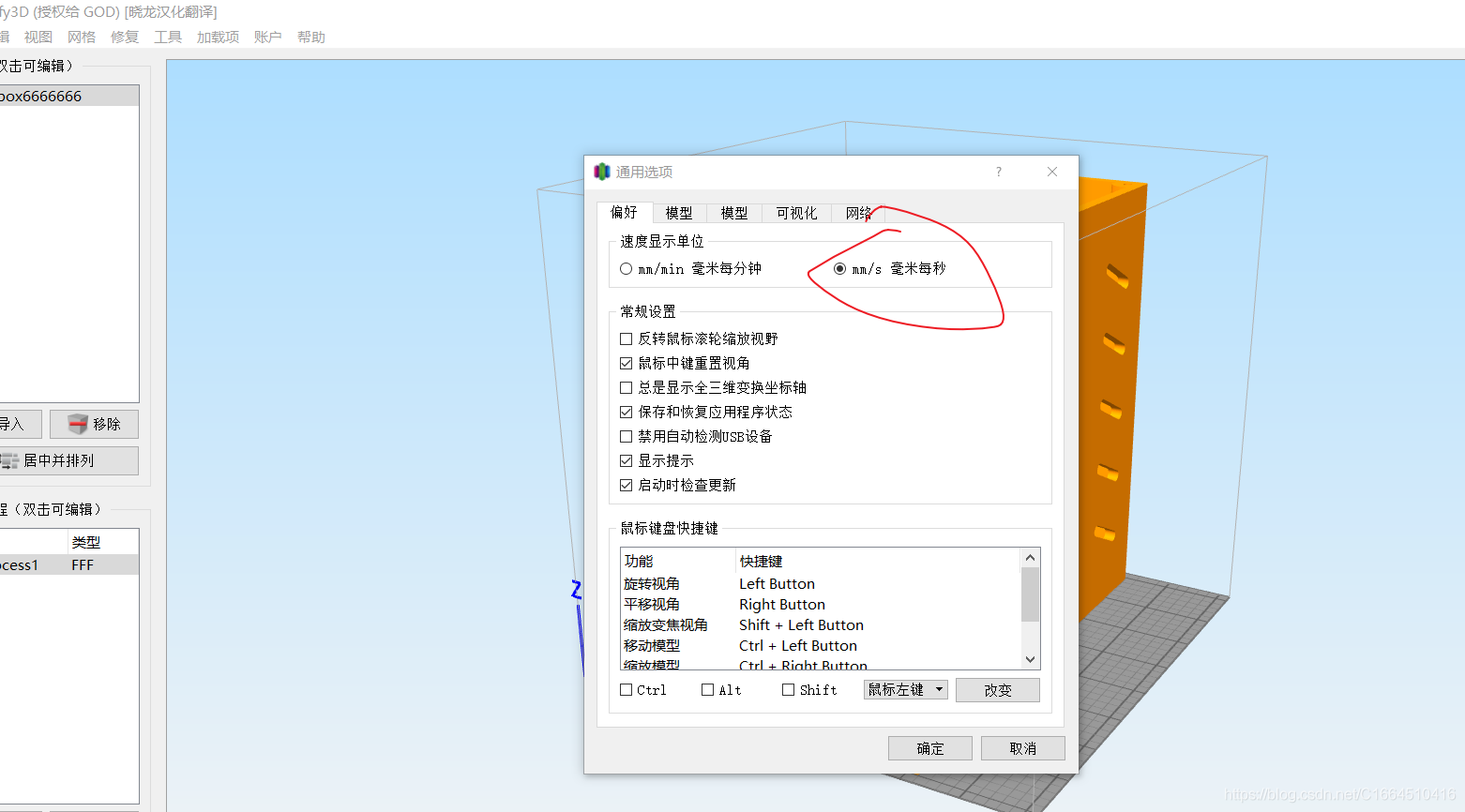

1.设置打印平台的尺寸和打印机的类型，还有速度单位。

2.挤出设置

3.层高：这个和打印精细度和整体打印速度有关。

4.附加：这里只设置了裙边，裙边就是在外边打印几圈，确保喷头没有问题。

5.填充

6.支撑

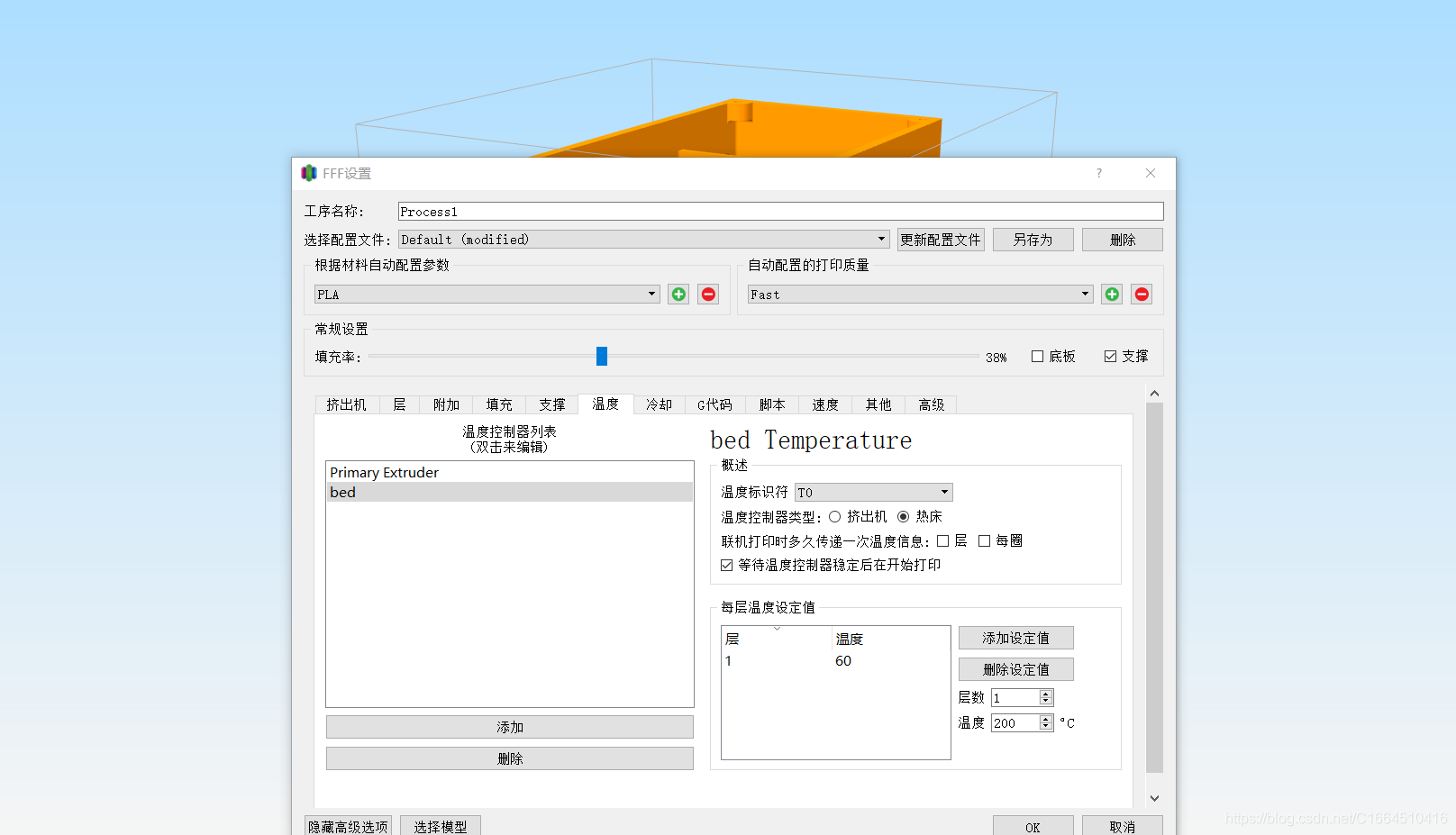

7.温度：这个默认是没有热床温度的，所以我们要手动添加一下热床温度的，我们要自己手动添加一下。

8.冷却：设置为阶梯冷却，增加底层的附着粘度

9.脚本：这个其实是开始打印和结束打印时候的喷头的位置情况，都要设置，不然打完就停在模型上，会把模型烫坏的。

;开始脚本
G92 Z0;
G0 Z10 F300;
G28;
G1 Z5 F300;
G1 X0 Y0 F3600;
G1 Z0.2 F300;
G92 E0;
G1 E8 F300;

;结束脚本
M107;
G92 E0;
G1 E-2 F300;
G1 X205 Y205 F2000;移动到右上角（X:205mm Y:205mm），这个要根据自己的打印机尺寸设置
M104 S0 ; turn off extruder
M140 S0 ; turn off bed
M84 ; disable motors

10.速度

11.高级

12.其他

这个里面包含一个搭桥的设置，不过我觉得这个搭桥不太可靠，有时候支撑生成会因为这个设置而不合理。自动生成支撑的话，切片完后之后自己看一下支撑生成的情况，防止出问题。
