DLS-42/6-4 DC110V双位置继电器

名称：大容量双位置模数化继电器

型号：DLS-44/4-4双位置继电器

额定电压：48,110,220VDC/110,220,380VAC

触点容量：250V10A

线圈功率：3.5WDC/15WAC

动作时间：30/25MS

DLS-42

系列型号：

DLS-41/10-2双位置继电器；

DLS-41/9-3双位置继电器；

DLS-41/8-4双位置继电器；

DLS-41/6-6双位置继电器；

DLS-42/9-1双位置继电器；

DLS-42/8-2双位置继电器；

DLS-42/7-3双位置继电器；

DLS-42/6-4双位置继电器；

DLS-42/5-5双位置继电器；

DLS-43/9-1双位置继电器；

DLS-43/8-2双位置继电器；

DLS-43/7-3双位置继电器；

DLS-43/6-4双位置继电器；

DLS-43/5-5双位置继电器；

DLS-44/8双位置继电器；

DLS-44/7-1双位置继电器；

DLS-44/6-2双位置继电器；

DLS-44/5-3双位置继电器；

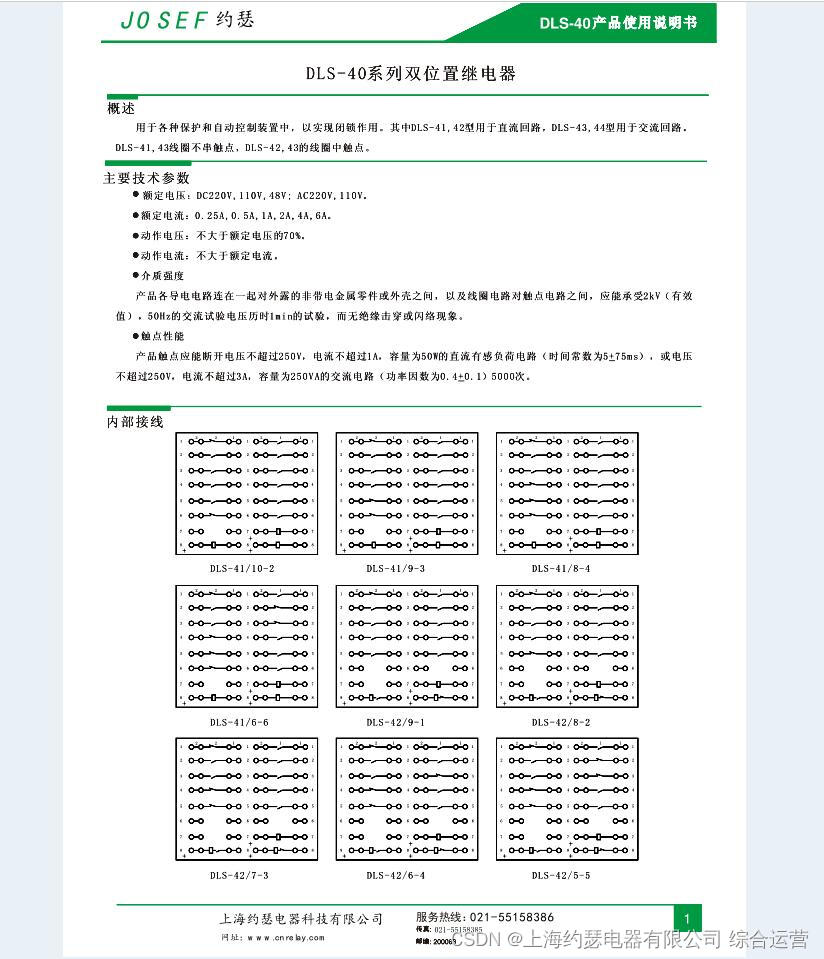

一、用途

DLS-40系列双位置继电器用于各种保护和自动控制装置中，以实现闭锁作用。其中DLS-41、42型用于直

流回路，DLS-43、44型用于交流回路。DLS-41、43的线圈不串触点，DLS-42、43的线圈串触点

二、主要技术参数

额定电压：DC 220V、110V、48V；AC 220V、110V。

额定电流：0.25A、0.5A、1A、2A、4A、6A。

动作电压：不大于额定电压的70%。

动作电流：不大于额定电流。

功率消耗：直流不大于7W；交流不大于15VA。

介质强度

产品各导电电路连在一起对外露的非带电金属零件或外壳之间，以及线圈电路对触点电路之间，应能承

受2kV(有效值)，50Hz的

交流试验电压历时1min的试验，而无绝缘击穿或闪络现象。

DLS-42/6-4 DC110V双位置继电器

订货须知

订货时须注明继电器型号规格 结构形式代号 板前或板后接线方式.

“两个线圈,每个线圈串接一个触点,一常开一常闭,无电时通过磁铁的作用力, 使衔铁固定在初始位置上,当给常闭接点所在线圈加电时,线圈得电使衔铁动作, 动作后由磁铁将其固定在动作后位置上,同时衔铁动作使两线圈的串联接点位 置切换,原来的常闭接点打开,使线圈失电,而原常开接点闭合,所对应的线圈处 于准备得电动作。由于是靠磁铁机械保持,因此控制电源消失后其位置会保持在控 制电源消失前的状态,不会像电保持继电器一样失电后恢复至原始状态。”

上海约瑟继电器事业部
