【SOC】Classic output hello world

一、烧录镜像

由于编译制作镜像需要花费很长时间,So use the ready-made golden engineering files directly,烧录到SD卡中.

1、SD卡准备

Insert it into the computer with a card reader,Format it with a disk partition tool.

2、生成sof文件

Compile the golden project file,生成sof文件,时间大概在7-15分钟左右,The specific time depends on the computer configuration.
Click in the golden projectC5MB_top.qpf文件

编译完成后会生成sof文件

3、用shell生成rbf文件

（1）打开开始——SoC EDS Command Shell

（2）切换到工程目录（看清楚/和\）

（3）make dtb生成设备树

4、运行脚本生成rbf

运行output_files中的sof_to_rbf.bat文件生成rbf文件



5、烧录
找到Win32DiskImager.exe文件,双击

在新弹出的窗口中找到sdcard.img文件,此时,烧录地址会自动匹配到SD卡.

二、SOC创建hello world工程

1、创建SOC工程

1.全编译黄金工程
2.Run the output file in the project directorybat脚本文件,生成二进制rbf文件.
3.在SoC EDS CommandShellOpen the project directory in ,执行generate_hps_qsys_header.sh文件.
4.Makecommand to generate a device tree file.
5.启动eclipse如下

6.连接串口,After the network cable is passedMobaXterm进入linux系统.
7.通过 ifconfig eth0 将ip设置为192.168.0.1,如下

8.修改/etc/ssh/sshd_config文件的44行

9.Reboot命令重启.
10.配置以太网ip

11.在eclipse下新建一个c工程,选择GCC项

11.在工程下新建hello_world.c,and write compile.

12.打开remote system explorer

13.新建连接

Hostname中填写ip地址,connection nameFill in your favorite name

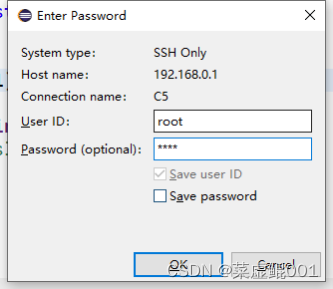

14Right-click the newly created connection,输入账号和密码

成功连接后,The upper left corner turns green

15.将可执行文件复制到opt目录下

16.进入opt目录,设置权限

17.执行/.hello_world

2.设置静态IP流程

1.在MobaXterm中,打开/etc/network/interfaces文件,写入

2.重启reboot(rst按键)
