前言

• 相比Input/Output Box， Hex/Text Editor 可以用来显示更多的数据，主要用来显示byte/int 数组类型，也可以用来显示string
• 演示软硬件环境 Windows11 x64 ； CANoe 11 SP2 x64


---

数据/文本编辑控件(Hex/Text Editor )

• Hex/Text Editor 控件支持的数据类型有string 和数组。



---

控件显示布局（Editor Layout ）

symbol类型是Data（byte arrary）

1️⃣ 如果Editor 绑定的symbol类型是Data，则Editor Layout属性我们可以只选择only Hex Field

• 而且设置的时候，我们还应该根据我们每行想要显示的字节数来设置（Columns/Letter per Line ），比如标准CAN报文 我们可以设置为8，正好可以显示一整条报文
• 两个字节之间自动通过空格间隔

---

2️⃣ 我们简单模拟下实时刷新某条报文

/*@!Encoding:936*/
variables
{

  byte ByteData[16];
  int i ;
  msTimer timer_demo;

}
on key 'a'

{

  setTimer(timer_demo,1000);
}


on timer timer_demo
{

    for(i=0;i<elcount(ByteData);i++)
        ByteData[i]= random(0xFF);
    sysSetVariableData (sysvar::Panel::Editor_ByteArrary,ByteData,elcount(ByteData));
    setTimer(timer_demo,1000);
}

---

3️⃣ 运行CANoe ,按下按键‘a’,panel 周期刷新数据。

---

symbol类型是Int arrary

1️⃣ 如果绑定的symbol的数据类型是Int Arrary

• 则Editor 控件每行只能显示一个 整形数（占4个字节,且通过空格隔开），且是16进制显示的。
• Columns/Letter per Line 属性这个时候就不能在设置了，固定死了

---

2️⃣ 下图代码是系统变量Editor_IntArrary赋值，

• 重点，代码中定义的临时变量IntArrary数组的大小一定和系统变量Editor_IntArrary定义的数组大小一致，否则设置不成功的。

/*@!Encoding:936*/
on key 'b'
{

  IntArrary[0]= 0x11111111;
  IntArrary[1]= 0x22222222;
  IntArrary[2]= 0x33333333;
  IntArrary[3]= 0x44444444;
  sysSetVariableLongArray (sysvar::Panel::Editor_IntArrary,IntArrary,elcount(IntArrary));

}

---

3️⃣ 运行CANoe 按下按键‘b’,显示结果如下：

---

symbol类型是string

1️⃣ 如果绑定的symbol的数据类型是string,则Editor Layout属性可以只选择Only Text Filed

• 我们可以用Editor 控件来实时显示我们的测试过程的log信息，下面我们把读取到的DTC 信息显示在Panel中。
• 注意这个控件只支持英文输出，且不会自动换行，需要指定每行多少个字节（Columns/Letter per Line ）


---

2️⃣ 一段小代码演示下 symbol类型是string，editor控件的显示效果

• 需要严格按照（Columns/Letter per Line ）设置的每行字节数来格式输出。否则无法像图中的那样有格式

/*@!Encoding:936*/
on key 'c'
{

  char  tempText[0x500];
  int i;
  dword DTC[3] = {
    0xD08998,0xD01123,0xD05695};
  char  Descriable[3][20]={
    "Power High","Power Lower","Crc Error"};
  byte Status[3] = {
    0x09,0x2B,0x2F};

    // 类似于表格头
  snprintf(tempText,elCount(tempText),"%8s%16s%12s","DTC","Descriable","Status");
  for(i=0;i<3;i++)
  {

    snprintf(tempText,elCount(tempText),"%s%8X%16s%12X",tempText,DTC[i],Descriable[i],Status[i]);
  }

sysSetVariableString (sysvar::Panel::Editor_String,tempText);

}

---

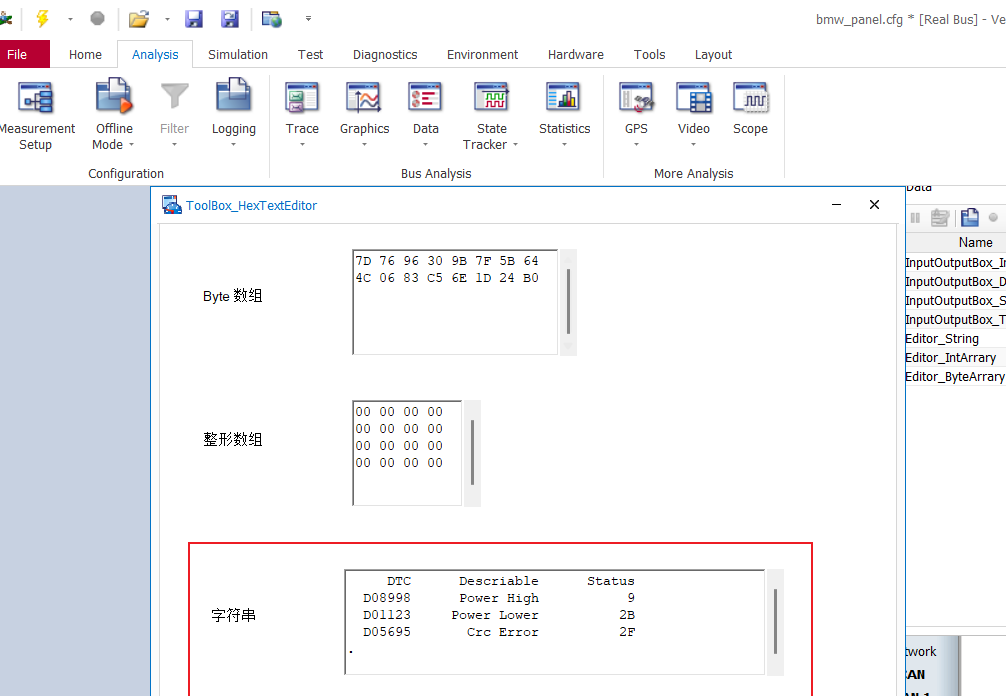

3️⃣ 运行CANoe 按下按键‘b’,显示结果如下：

总结

• 有需要演示中所用demo工程的，可以关注下方公众号网盘自取啦，感谢阅读。
