TRACE32——SMP多核调试

很多时候我们需要调试SMP多核芯片，或者一个复杂的处理器里的SMP多核部分，例如英飞凌TC275TF有三个Tricore 内核、NXP S32G274A中含有四个Cortex-A53的内核都可以工作在SMP模式下。

TRACE32提供了对于SMP多核调试的支持，使用也非常方便，可以按照如下步骤操作：

步骤一 选择CPU

TRACE32已经支持的芯片，只需要在CPU列表中找到对应的芯片名即可:

如果在CPU列表中找不到需要调试的芯片名，可以联系劳特巴赫技术支持或者芯片厂家进行确认。大部分情况，只需要更新TRACE32至最新版本即可。

步骤二 确认多核

不同版本的TRACE32对于多核的默认选择可能不一样：有的是默认连接所有多核，有的是默认连接第一个核。

保险起见，我们可以通过如下命令进行确认或者修改需要连接的多核

core.number <number_of_cores>

或者

  core.assign <core1> [<core2> …]

示意图如下：

步骤三 以SMP的方式连接芯片

配置好后，就可以使用如下命令连接芯片，开始SMP多核调试：

;up/attach二选一即可
System.up      ;可能会复位芯片
System.Attach  ;一般不会复位芯片

也可以在图形界面进行操作：

步骤四 SMP调试时，在多核之间切换

连接成功后，便可以观察SMP中每个核的代码、寄存器、内存等资源：

在TRACE32界面的右下角，会有一个数字显示当前选中的是哪一个核。如需切换，可以右键该数字或者双击该数字后在Core.List窗口进行切换。

TRACE32为每个核都默认设置了一个背景色，切换核后，不同的窗口（源码、寄存器等）颜色也会发生改变。这样可以直观地看到当前的信息是哪个核的。

如果不喜欢默认配色，可以在菜单栏点击Misc-Choose Colors进行修改

步骤五 使用命令，同时显示多核信息

有些时候，需要同时显示不同核的信息，我们可以使用**/core** 参数。格式如下：

<T32 Command> /Core <N>

例如，查看当前Core 0 和 Core 1的源代码：

List /Core 0
List /Core 1

例如，查看当前Core 0 和Core 1各自的寄存器信息：

Register /Core 0
Register /Core 1

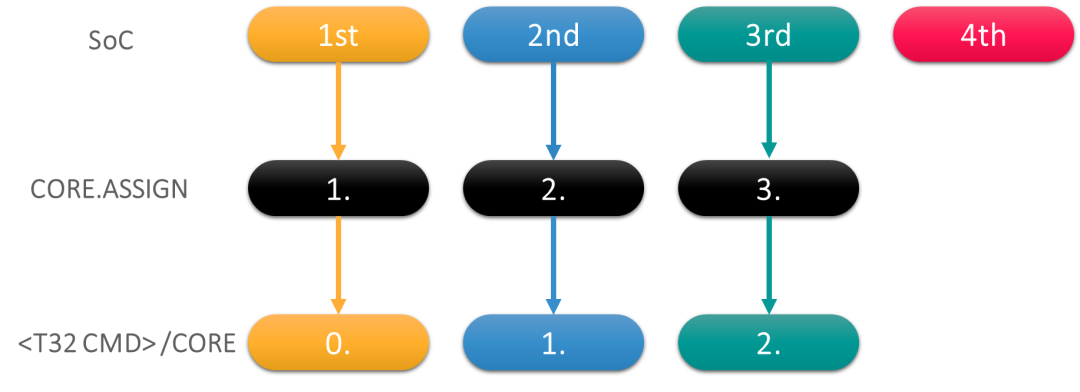

注意：TRACR32多核命令中，CORE.ASSIGN后面的数字从1开始，List /Core 等命令后面的数字从0开始。示意图如下：

更多关于SMP多核调试的介绍，请查阅相关文档：

• <T32安装目录>\pdf\training_debugger_smp.pdf
• <T32安装目录>\pdf\debugger_.pdf\Multicore章节
