ms721负载测试

测试步骤：

1、将表头ms721后端的单片机负载取下来，先看看在空载的时候721的输出是否正常。

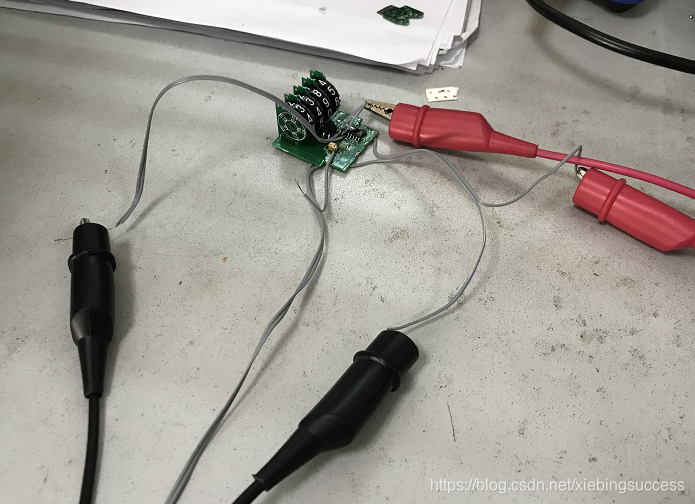

2、将ms721的9、11两个电源引脚隔离出来，在电源输出和地直接连接负载电阻，由于没有可调电阻，这里选用了各种电阻，将电流表串联在负载电路中，同时用电压表检测输出电压。

3、负载的临界点是输出电压不变，如果输出电压有波动的时候，这个时候就是最大负载点，测试结果如下：

可以看到在4k、7.5k、10k、18k的时候电压都稳定在3.2v，而在3.6k的时候是个零界点，3.6k以下的时候电压有明显变化，所以最大负载为0.876ma，此次测试总线电流为1.3ma，则ms721自身消耗电流1.3-0.876= 0.424ma
