Power Designer

Power Designer介绍

PowerDesigner是Sybase公司的一款软件，使用它可以方便地对系统进行分析设计，他几乎包括了数据库模型设计的全过程。利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型、面向对象模型。

在项目设计阶段通常会使用PowerDesigner进行数据库设计。使用PowerDesigner可以更加直观的表现出数据库中表之间的关系，并且可以直接导出相应的建表语句。

Power Designer使用

创建物理数据模型

操作步骤：

（1）创建数据模型PDM

在这里插入图片描述

（2）选择数据库类型

在这里插入图片描述

（3）创建表和字段

在这里插入图片描述

指定表名

在这里插入图片描述

创建字段

在这里插入图片描述

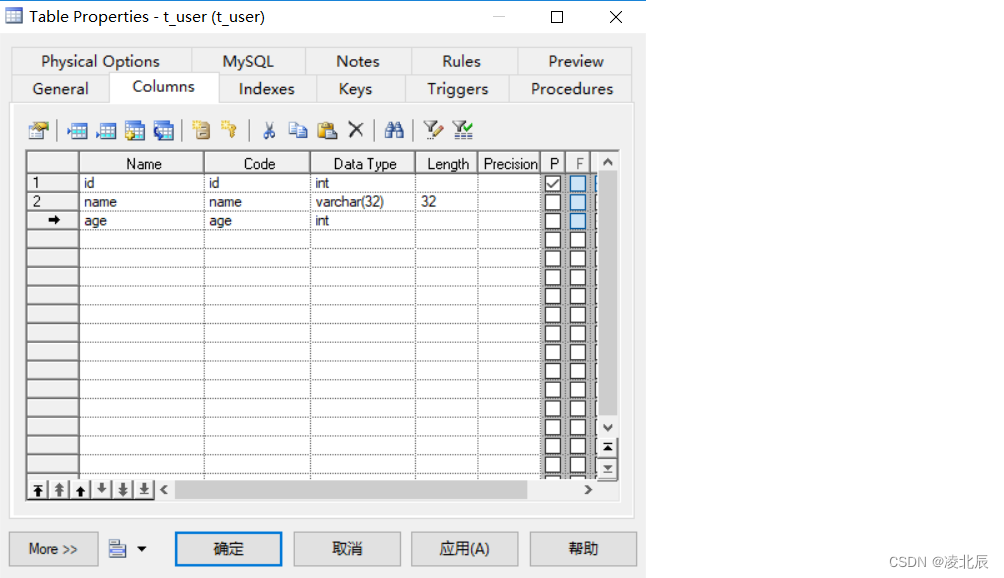

设置某个字段属性，在字段上右键

在这里插入图片描述

添加外键约束

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

从PDM导出SQL脚本

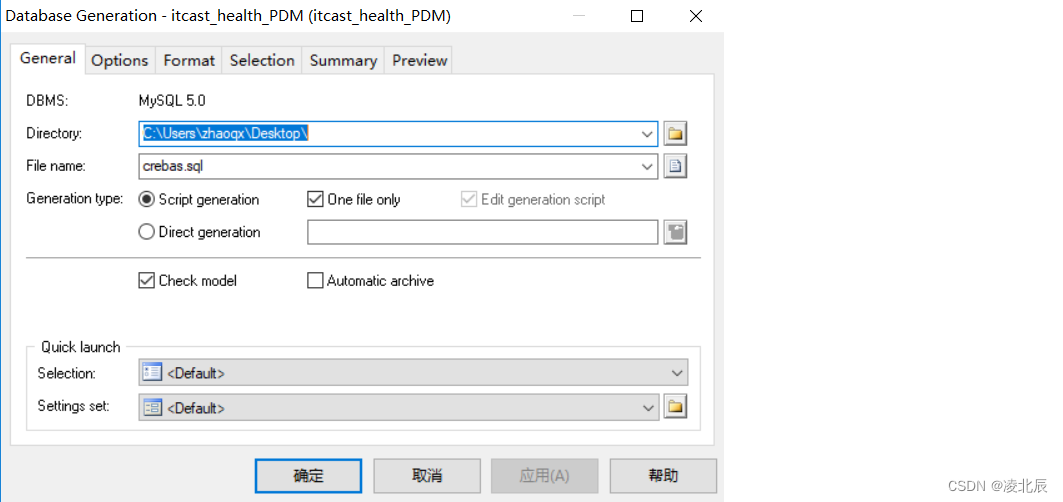

可以通过PowerDesigner设计的PDM模型导出为SQL脚本，如下：

在这里插入图片描述

在这里插入图片描述

逆向工程

上面我们是首先创建PDM模型，然后通过PowerDesigner提供的功能导出SQL脚本。实际上这个过程也可以反过来，也就是我们可以通过SQL脚本逆向生成PDM模型，这称为逆向工程，操作如下：

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

生成数据库报表文件

通过PowerDesigner提供的功能，可以将PDM模型生成报表文件，具体操作如下：

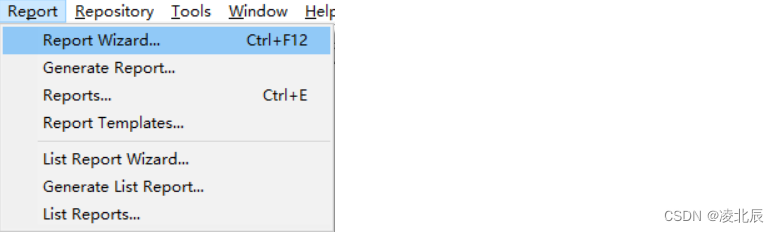

（1）打开报表向导窗口

在这里插入图片描述

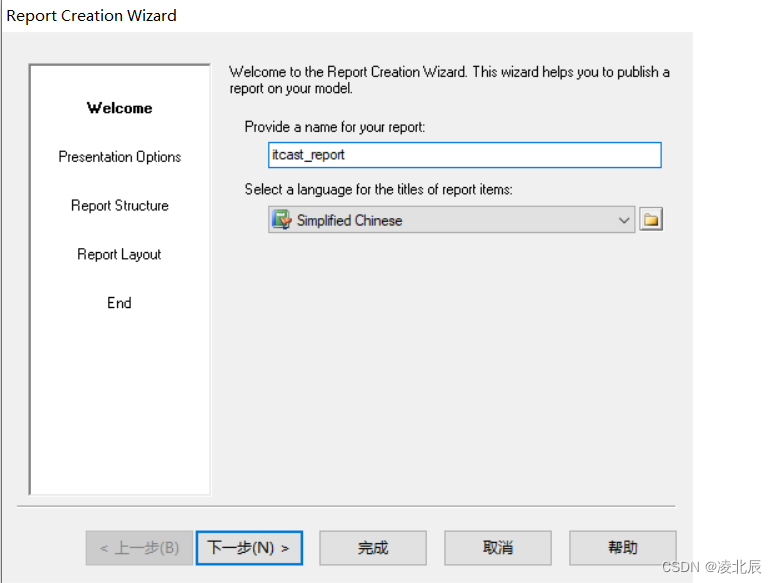

（2）指定报表名称和语言

在这里插入图片描述

（3）选择报表格式和样式

在这里插入图片描述

在这里插入图片描述

（4）选择对象类型

在这里插入图片描述

（5）执行生成操作

在这里插入图片描述
